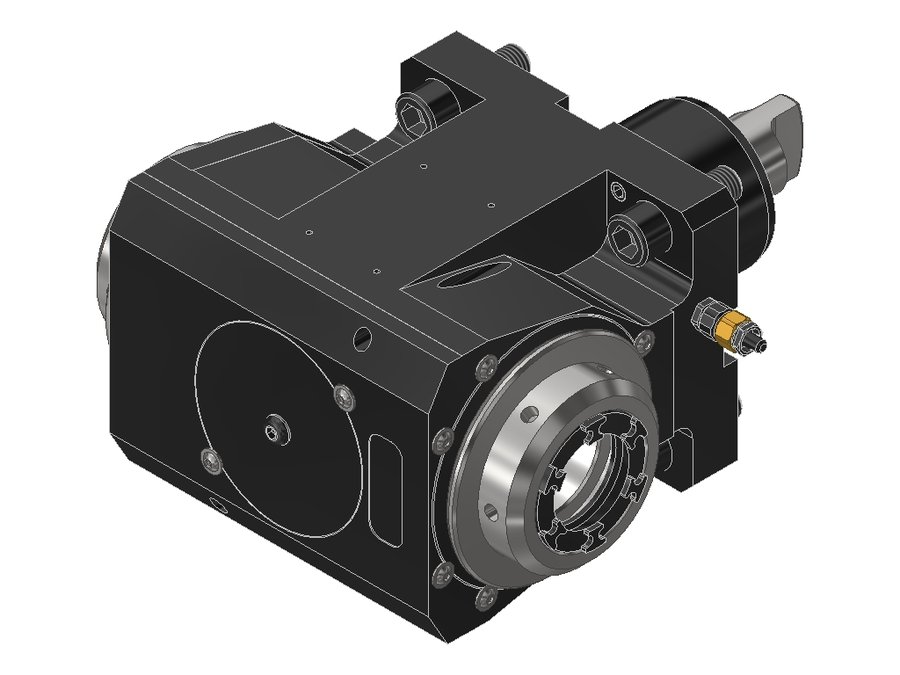

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DNLIMHSD10, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040DNLIMHSD10

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DNLIMHSD10, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR139 мм
Масса13,546 кг
Высота108 мм
Общая длина230 мм
Заказной номер EWS240919
Передаточное отношение1:1
Макс. частота вращения10000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина100 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040DNLIMHSD10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

Материалы

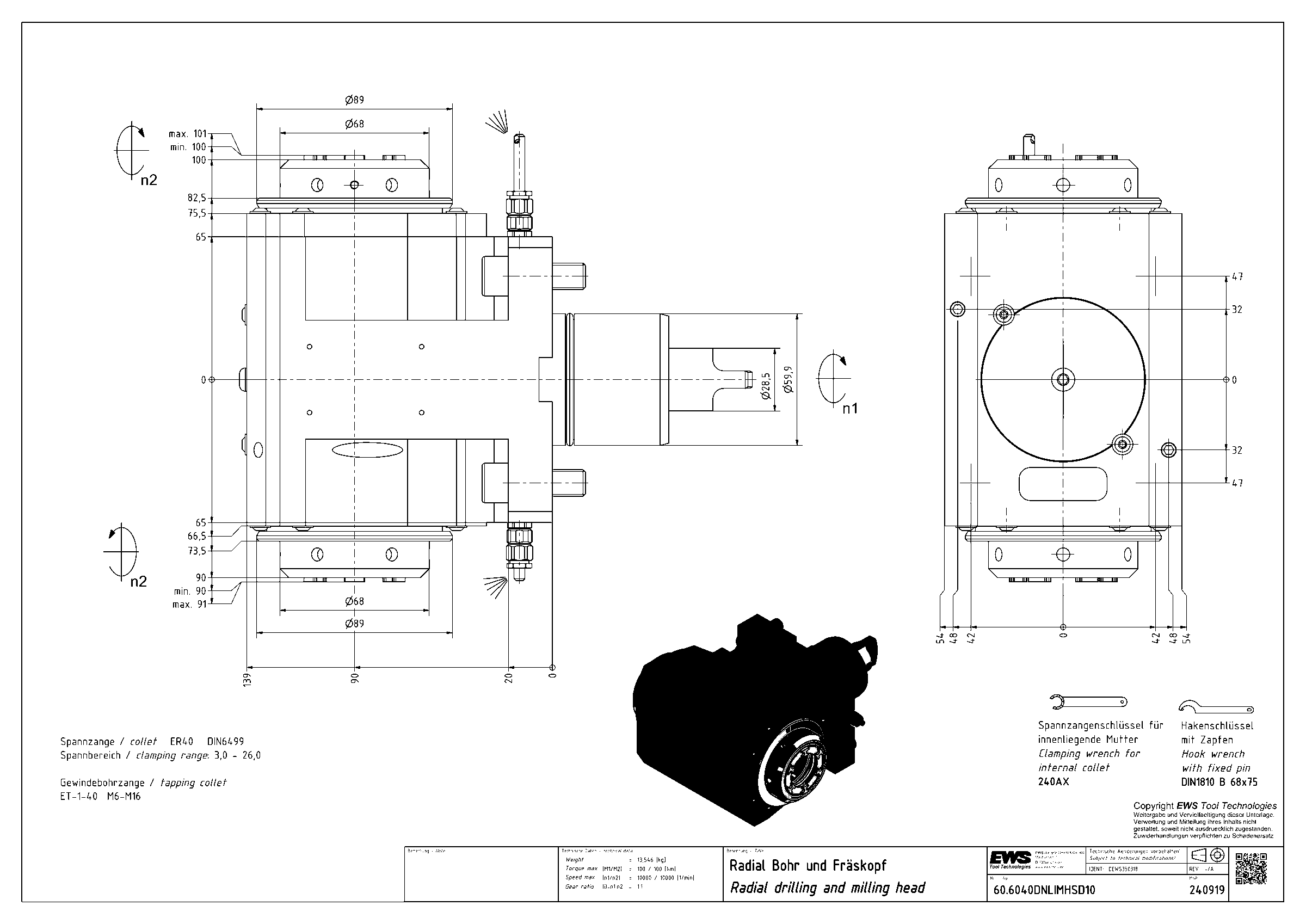

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6032NLIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6040DKRNLIKDIM60BMT60 DMG Moriцанга ER4090139230
60.6040DKRNLIM60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKD60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKDIMHSD0860BMT60 DMG Moriцанга ER4090139230
60.6040DNLIMHSD1060BMT60 DMG Moriцанга ER4090139230Текущая
60.6040KRNL#0160BMT60 DMG Moriцанга ER4090139230
60.6040KRNLIKD#0160BMT60 DMG Moriцанга ER4090139230
60.6040KRNLP60BMT60D DMG Moriцанга ER4090139230
60.6040KRNLPIKD60BMT60D DMG Moriцанга ER4090139230
60.6040LB4000BMT60BMT60A Okumaцанга ER4085131207

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040DNLIMHSD10.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX

Ключи и отвёртки1

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
