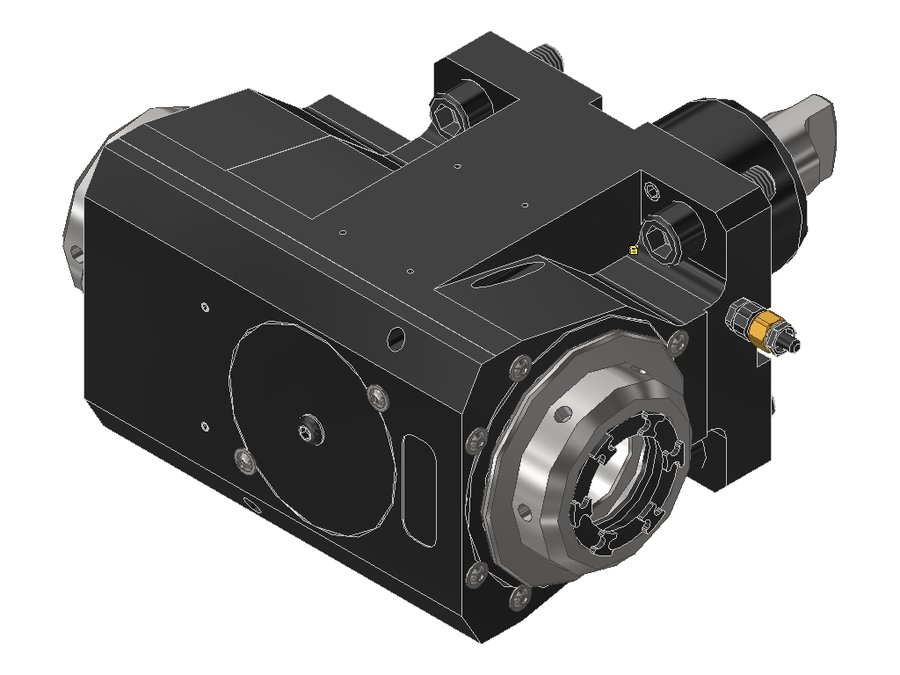

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DKRNLIKDIM, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040DKRNLIKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DKRNLIKDIM, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR139 мм
Масса15,632 кг
Высота108 мм
Общая длина230 мм
Заказной номер EWS240918
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина130 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040DKRNLIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

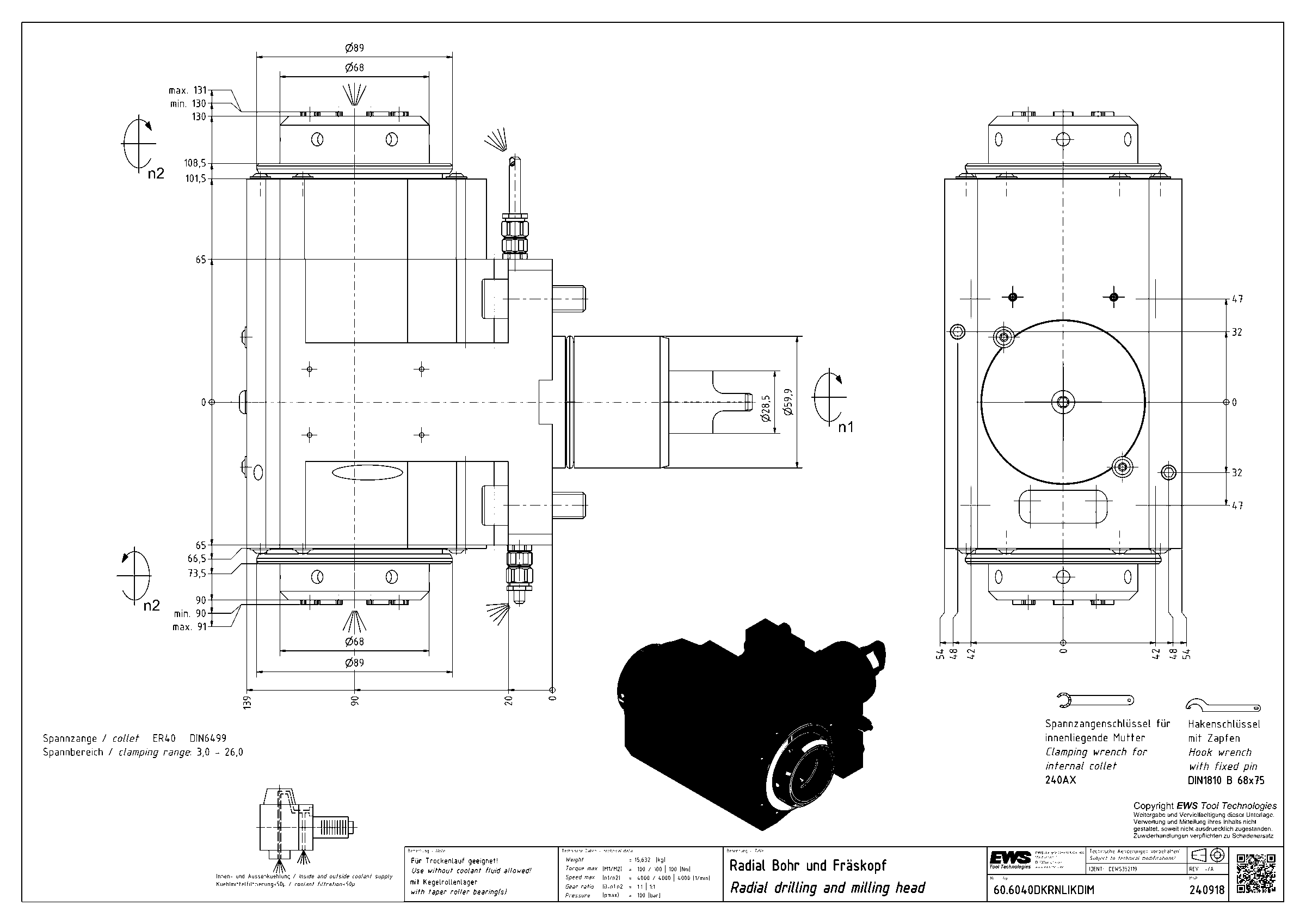

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032LB4000BMTIKDGL60BMT60A Okumaцанга ER3285131207
60.6032LB4000BMTIKI160BMT60A Okumaцанга ER3285131207
60.6032LT3000V16GLIMX9060BMT60B Okumaцанга ER3290129,5239,5
60.6032LT3000V16IKDGLIMX9060BMT60B Okumaцанга ER3243129,5239,5
60.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6032NLIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6040DKRNLIKDIM60BMT60 DMG Moriцанга ER4090139230Текущая
60.6040DKRNLIM60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKD60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKDIMHSD0860BMT60 DMG Moriцанга ER4090139230
60.6040DNLIMHSD1060BMT60 DMG Moriцанга ER4090139230
60.6040KRNL#0160BMT60 DMG Moriцанга ER4090139230

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040DKRNLIKDIM.

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX

Ключи и отвёртки1

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
