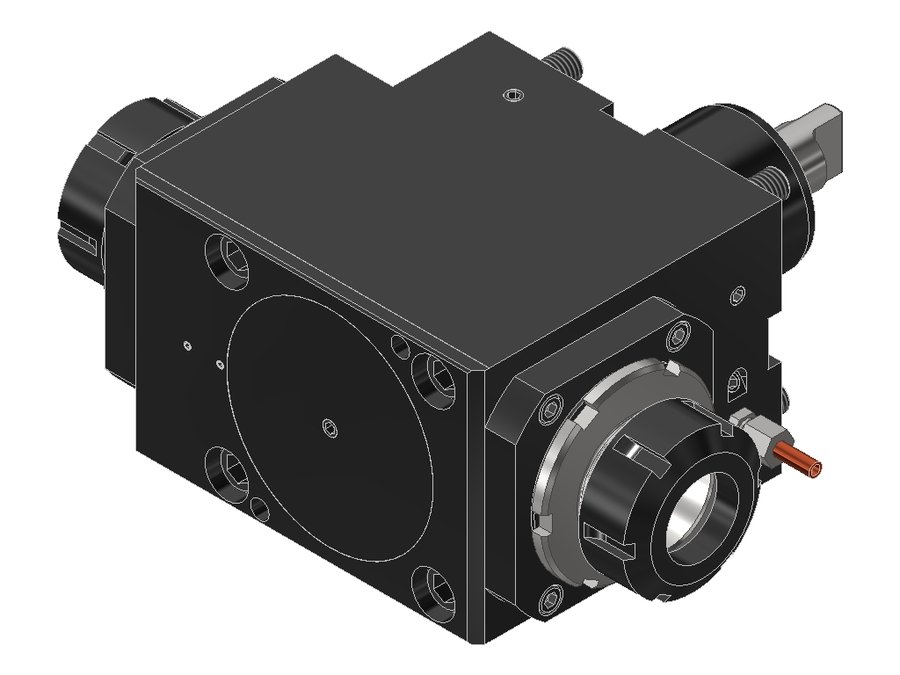

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DNLIKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040DNLIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DNLIKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR139 мм
Масса17,72 кг
Высота108 мм
Общая длина230 мм
Заказной номер EWS200446
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина146,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040DNLIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

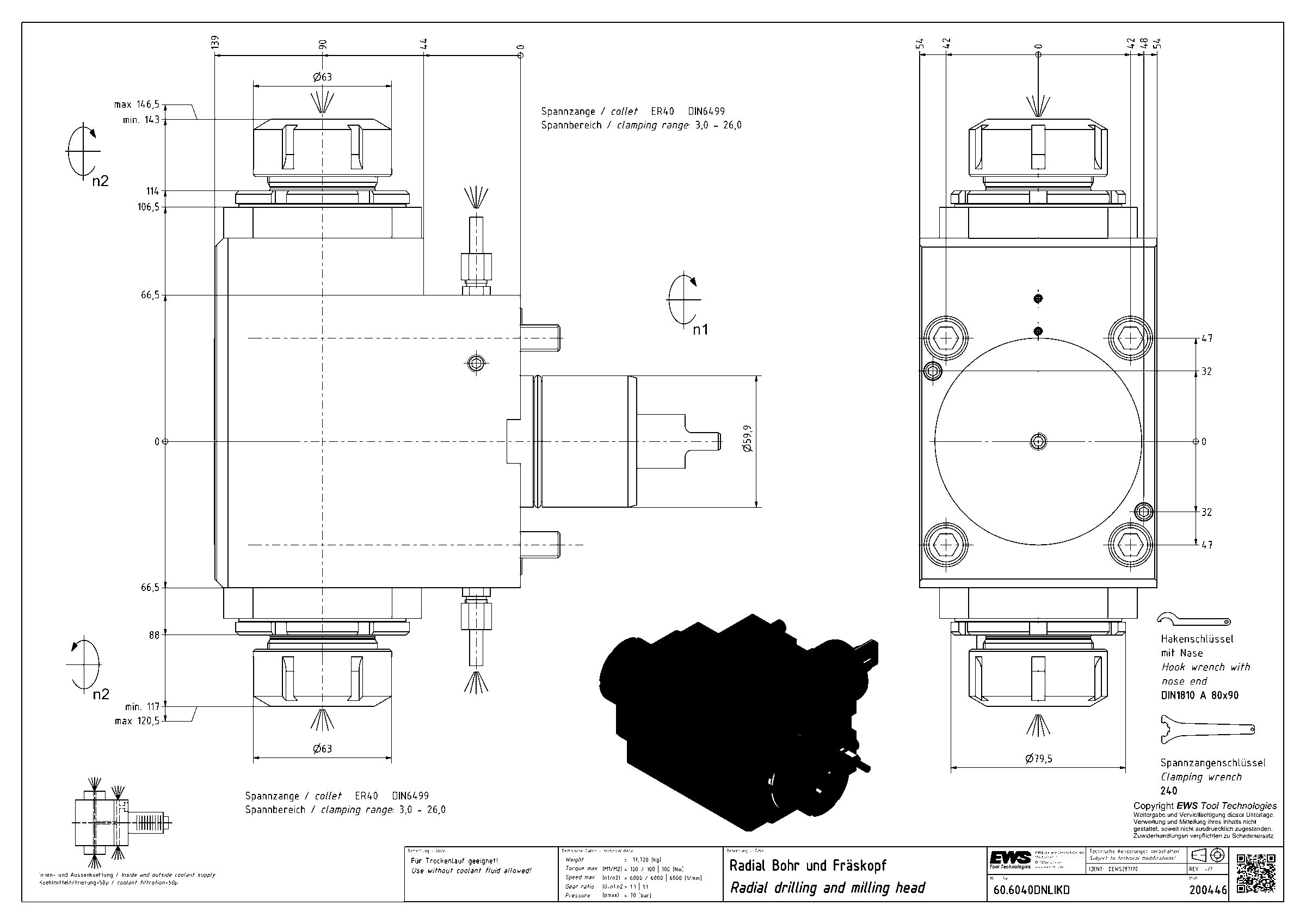

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032LT3000V16GLIMX9060BMT60B Okumaцанга ER3290129,5239,5
60.6032LT3000V16IKDGLIMX9060BMT60B Okumaцанга ER3243129,5239,5
60.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6032NLIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6040DKRNLIKDIM60BMT60 DMG Moriцанга ER4090139230
60.6040DKRNLIM60BMT60 DMG Moriцанга ER4090139230
60.6040DNLIKD60BMT60 DMG Moriцанга ER4090139230Текущая
60.6040DNLIKDIMHSD0860BMT60 DMG Moriцанга ER4090139230
60.6040DNLIMHSD1060BMT60 DMG Moriцанга ER4090139230
60.6040KRNL#0160BMT60 DMG Moriцанга ER4090139230
60.6040KRNLIKD#0160BMT60 DMG Moriцанга ER4090139230
60.6040KRNLP60BMT60D DMG Moriцанга ER4090139230

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040DNLIKD.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
