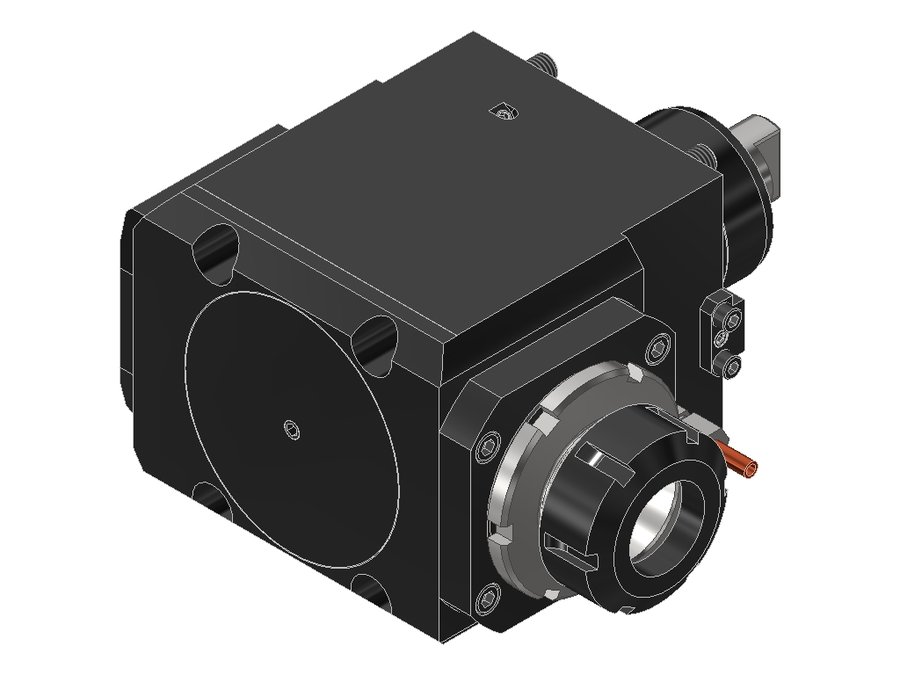

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NEX315, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040NEX315

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NEX315, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB095B6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Takisawa-Taiwan
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR135 мм
Масса15,086 кг
Высота115 мм
Общая длина210 мм
Ширина206 мм
Заказной номер EWS154639
Радиальная ширина85,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина120,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040NEX315 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6040KRNLP60BMT60D DMG Moriцанга ER4090139230
60.6040KRNLPIKD60BMT60D DMG Moriцанга ER4090139230
60.6040LB4000BMT60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTGL60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTIKD60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTIKDGL60BMT60A Okumaцанга ER4085131207
60.6040NEX31560BMT60B Takisawa-Taiwanцанга ER4090135210Текущая
60.6040NEX315IKD60BMT60B Takisawa-Taiwanцанга ER4090135210
60.6040NLHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLI160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDI160BMT60 DMG Moriцанга ER4090139230

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040NEX315.

Гайки цанговые1

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
