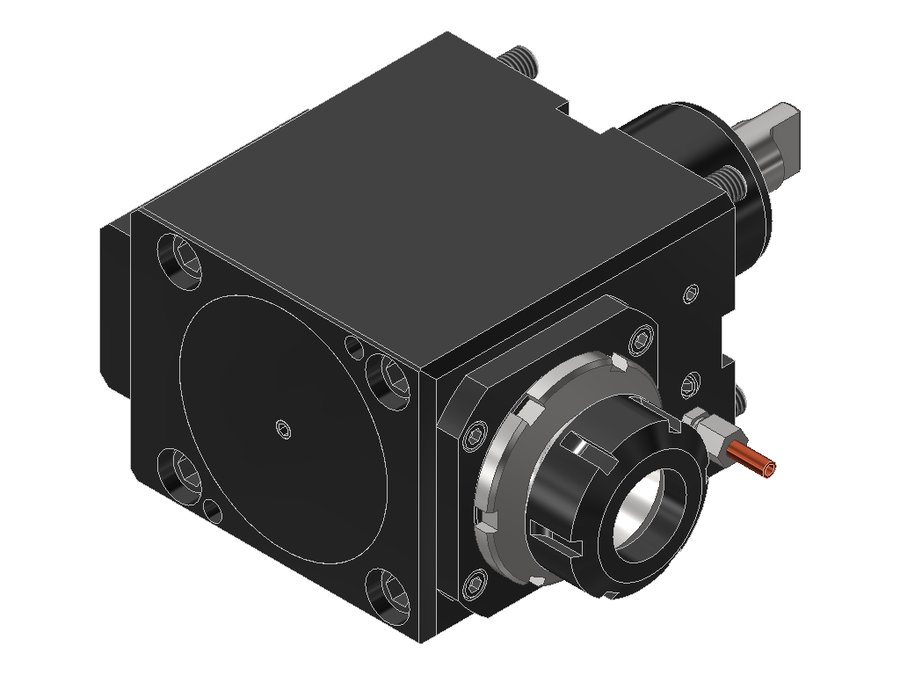

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NLI1, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 15,023 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Ширина | 211 мм |
| Заказной номер EWS | 127490 |
| Радиальная ширина | 94,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 116,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.6040NLI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6040LB4000BMTGL | 60 | BMT60A Okuma | цанга ER40 | 85 | 131 | 207 | |
| 60.6040LB4000BMTIKD | 60 | BMT60A Okuma | цанга ER40 | 85 | 131 | 207 | |
| 60.6040LB4000BMTIKDGL | 60 | BMT60A Okuma | цанга ER40 | 85 | 131 | 207 | |
| 60.6040NEX315 | 60 | BMT60B Takisawa-Taiwan | цанга ER40 | 90 | 135 | 210 | |
| 60.6040NEX315IKD | 60 | BMT60B Takisawa-Taiwan | цанга ER40 | 90 | 135 | 210 | |
| 60.6040NLHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040NLI1 | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | Текущая |
| 60.6040NLIKDHSD10#01 | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040NLIKDI1 | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040NLP | 60 | BMT60D DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040NLPIKD | 60 | BMT60D DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6532D1809PFIKDIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6040NLI1.
Ключи и отвёртки2
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
