EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6040NLHSD10#01

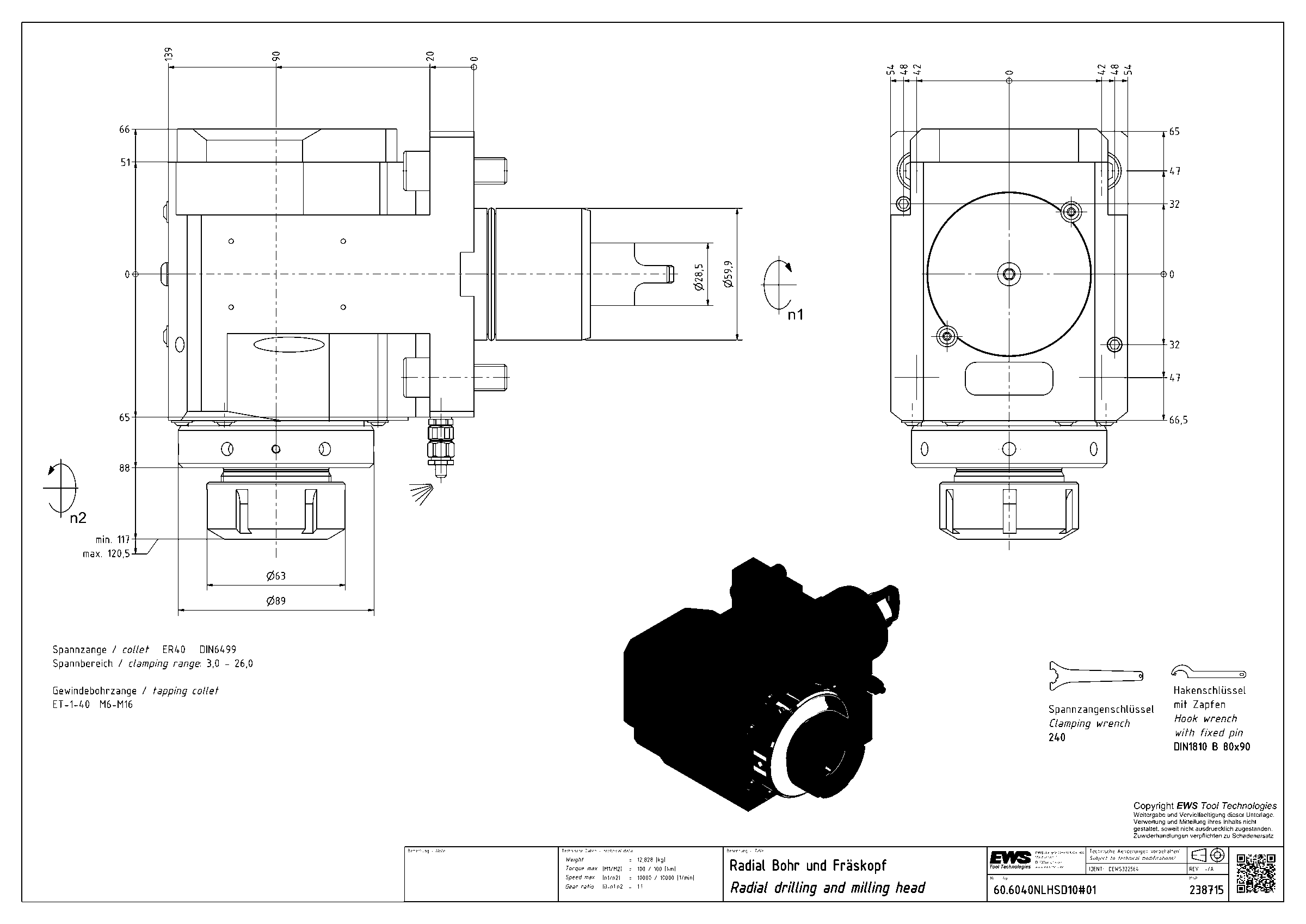

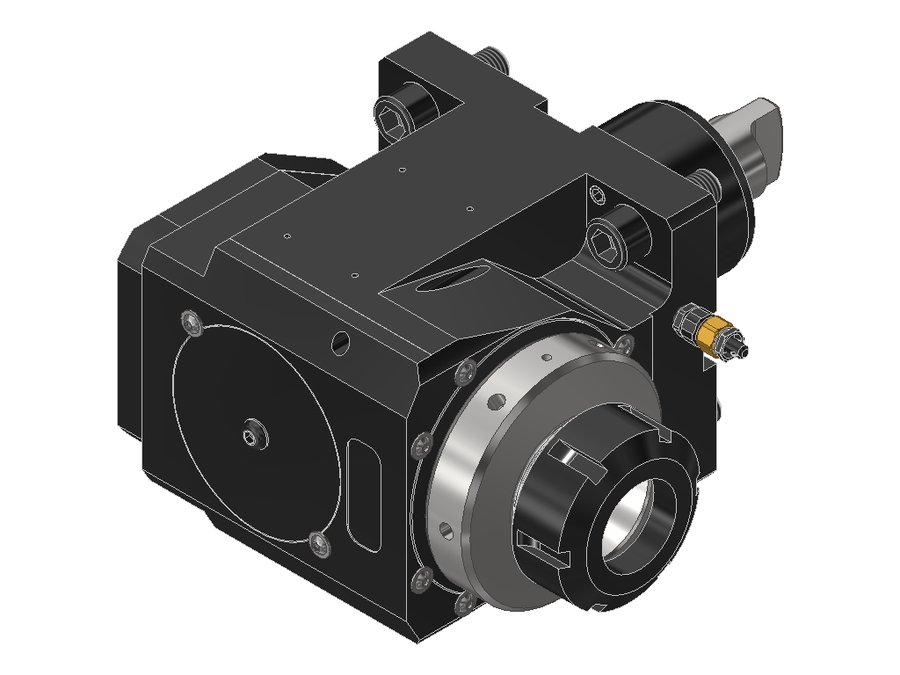

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NLHSD10#01, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | ER40 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 12,828 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Ширина | 176,5 мм |
| Заказной номер EWS | 238715 |
| Радиальная ширина | 71 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 10000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 105,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6040LB4000BMT | 60 | BMT60A Okuma | ER40 | 85 | 131 | 207 | |
| 60.6040LB4000BMTGL | 60 | BMT60A Okuma | ER40 | 85 | 131 | 207 | |
| 60.6040LB4000BMTIKD | 60 | BMT60A Okuma | ER40 | 85 | 131 | 207 | |
| 60.6040LB4000BMTIKDGL | 60 | BMT60A Okuma | ER40 | 85 | 131 | 207 | |
| 60.6040NEX315 | 60 | BMT60B Takisawa-Taiwan | ER40 | 90 | 135 | 210 | |
| 60.6040NEX315IKD | 60 | BMT60B Takisawa-Taiwan | ER40 | 90 | 135 | 210 | |
| 60.6040NLHSD10#01 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | Текущая |
| 60.6040NLI1 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040NLIKDHSD10#01 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040NLIKDI1 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040NLP | 60 | BMT60D DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040NLPIKD | 60 | BMT60D DMG Mori | ER40 | 90 | 139 | 230 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6040NLHSD10#01.
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
Ключи и отвёртки1
- 240Ключ для зажимной гайки EWS 240
