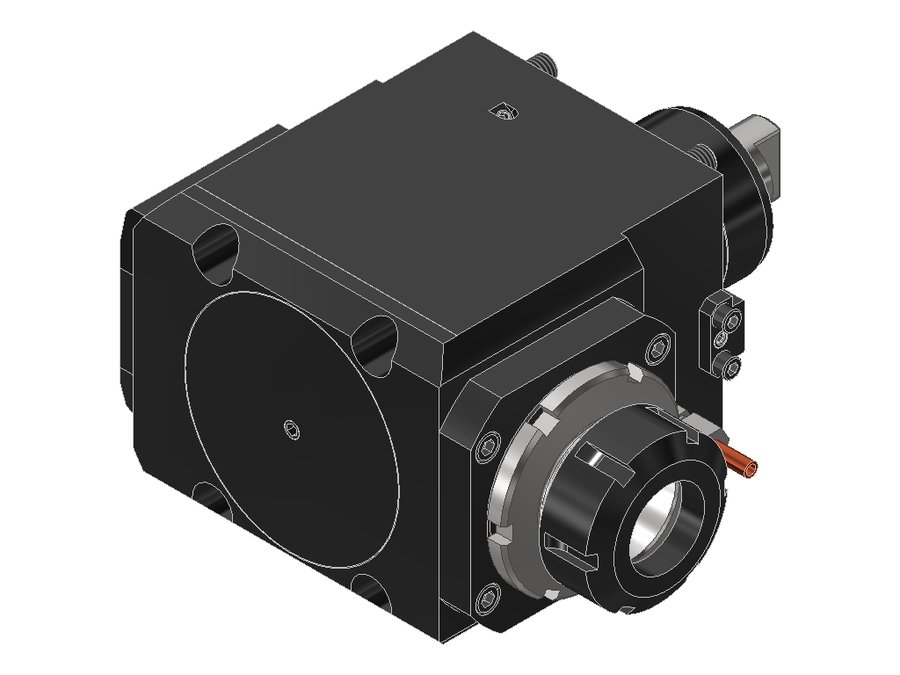

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NEX315IKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040NEX315IKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NEX315IKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB095B6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Takisawa-Taiwan
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR135 мм
Масса15,109 кг
Высота115 мм
Общая длина210 мм
Ширина206 мм
Заказной номер EWS234933
Радиальная ширина85,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина120,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040NEX315IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6040KRNLPIKD60BMT60D DMG Moriцанга ER4090139230
60.6040LB4000BMT60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTGL60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTIKD60BMT60A Okumaцанга ER4085131207
60.6040LB4000BMTIKDGL60BMT60A Okumaцанга ER4085131207
60.6040NEX31560BMT60B Takisawa-Taiwanцанга ER4090135210
60.6040NEX315IKD60BMT60B Takisawa-Taiwanцанга ER4090135210Текущая
60.6040NLHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLI160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDI160BMT60 DMG Moriцанга ER4090139230
60.6040NLP60BMT60D DMG Moriцанга ER4090139230

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6040NEX315IKD.

Гайки цанговые1

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
