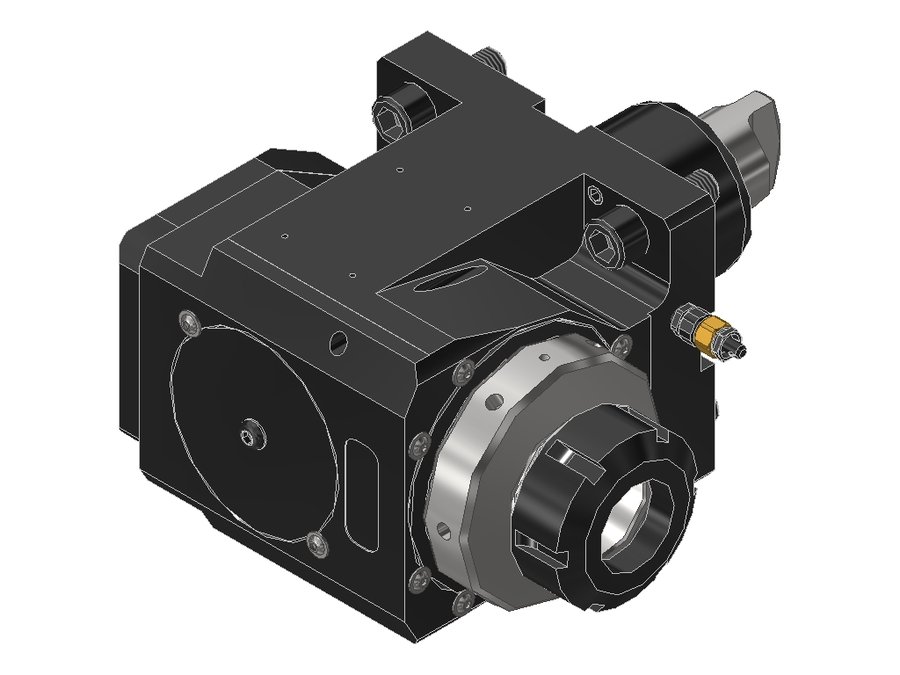

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NLPIKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6040NLPIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040NLPIKD, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084D6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ100 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60D DMG Mori
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR139 мм
Масса13,099 кг
Высота108 мм
Общая длина230 мм
Ширина176,5 мм
Заказной номер EWS238708
Радиальная ширина71 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент120 Н·м
Функциональная ширина105,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6040NLPIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6040NEX315IKD60BMT60B Takisawa-Taiwanцанга ER4090135210
60.6040NLHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLI160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDHSD10#0160BMT60 DMG Moriцанга ER4090139230
60.6040NLIKDI160BMT60 DMG Moriцанга ER4090139230
60.6040NLP60BMT60D DMG Moriцанга ER4090139230
60.6040NLPIKD60BMT60D DMG Moriцанга ER4090139230Текущая
60.6532D1809PFIKDIM65BMT65цанга ER3272113225
60.6532D1809PFIKDIMX10065BMT65цанга ER32100141253
60.6532D1809PFIM65BMT65цанга ER3272113225
60.6532D1809PFIMX10065BMT65цанга ER32100141253
60.6532DVL6FIMX13065BMT65цанга ER32130171281
