Головка приводная радиальная сверлильно-фрезерная EWS 60.6832KRQSMBMTIKDI2IM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6832KRQSMBMTIKDI2IM

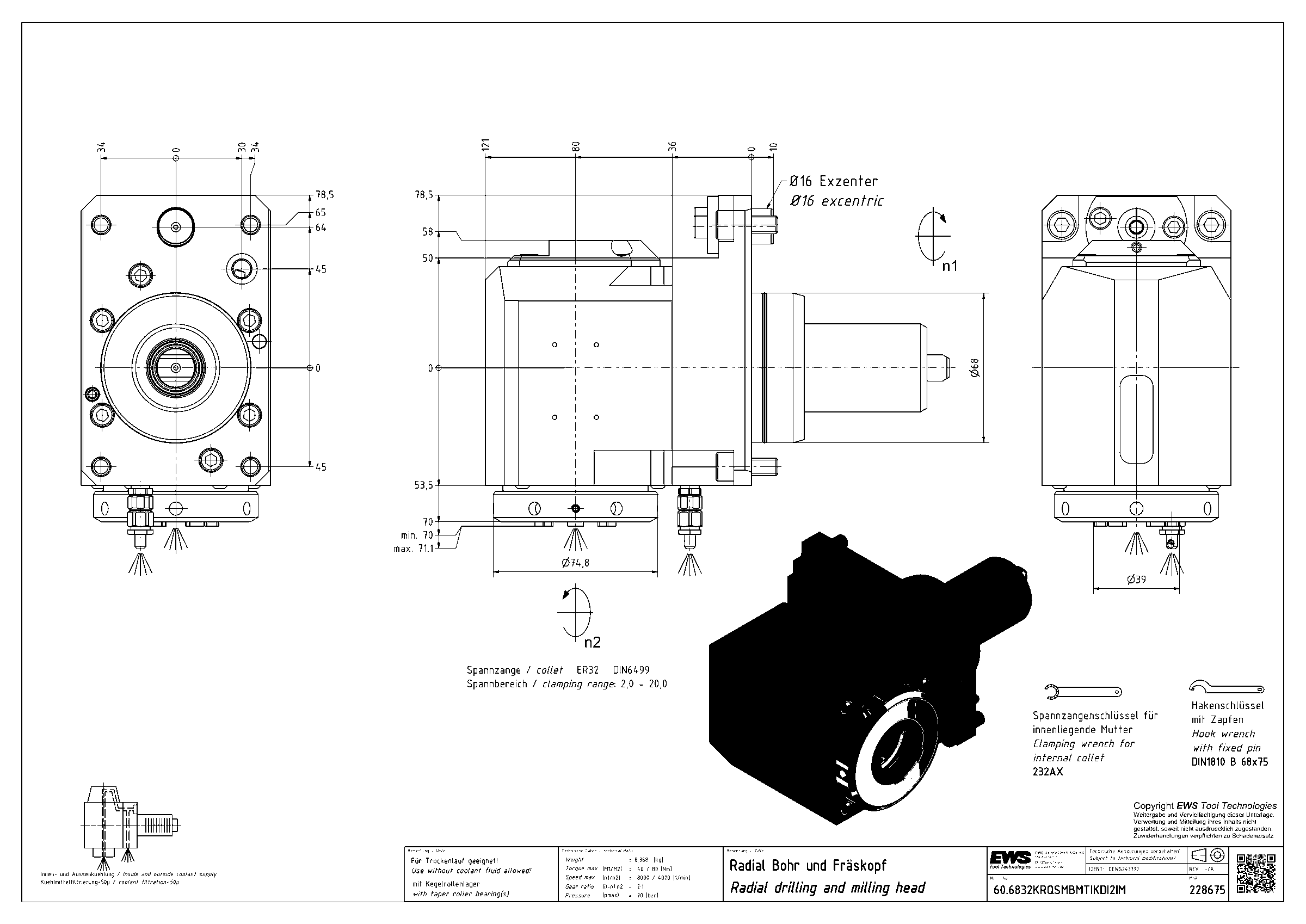

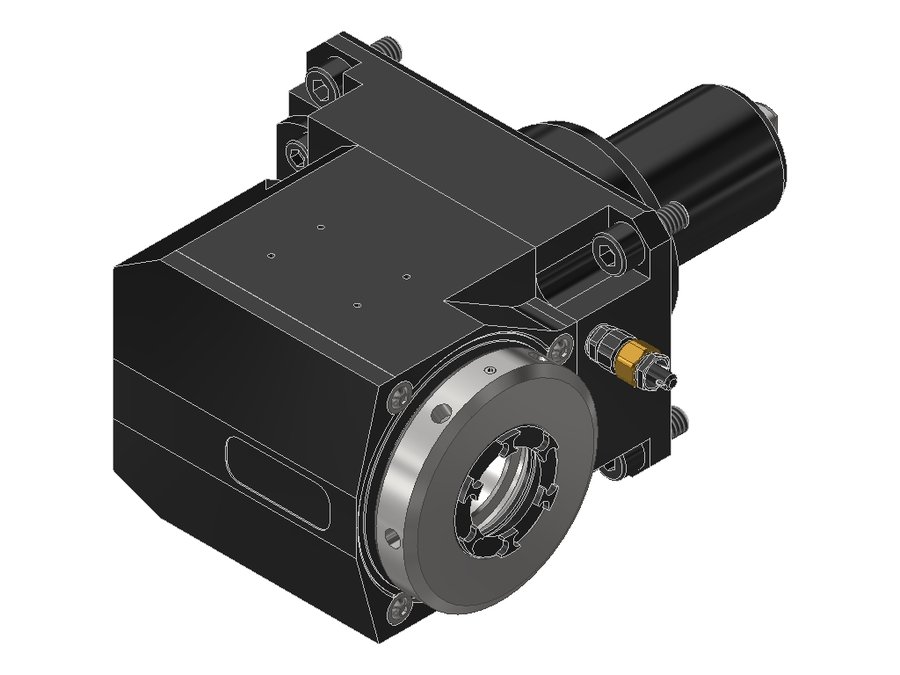

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832KRQSMBMTIKDI2IM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина80 мм
Вылет LPR121 мм
Масса8,368 кг
Высота86 мм
Общая длина211 мм
Ширина128 мм
Заказной номер EWS228675
Радиальная ширина58 мм
Передаточное отношение2:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6832KRQSMBMTIKDI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6532VL6FIKDGLIM65BMT65цанга ER3272113223
60.6532VLHP6FGLIM65BMT65цанга ER3272113208
60.6532VLHP6FIKDGLIM65BMT65цанга ER3272113208
60.6532VT4FGLIM65BMT65цанга ER32130171311
60.6532VT4FIKDGLIM65BMT65цанга ER32130171311
60.6832KRQSMBMTI2IM68BMT68 Mazakцанга ER3280121211
60.6832KRQSMBMTIKDI2IM68BMT68 Mazakцанга ER3280121211Текущая
60.6832KRQSMBMTIKDIM#0168BMT68 Mazakцанга ER3280121211
60.6832KRQSMBMTIM68BMT68 Mazakцанга ER3280121211
60.6832QSMBMTI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDIM#0168BMT68 Mazakцанга ER3280117207

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6832KRQSMBMTIKDI2IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями
