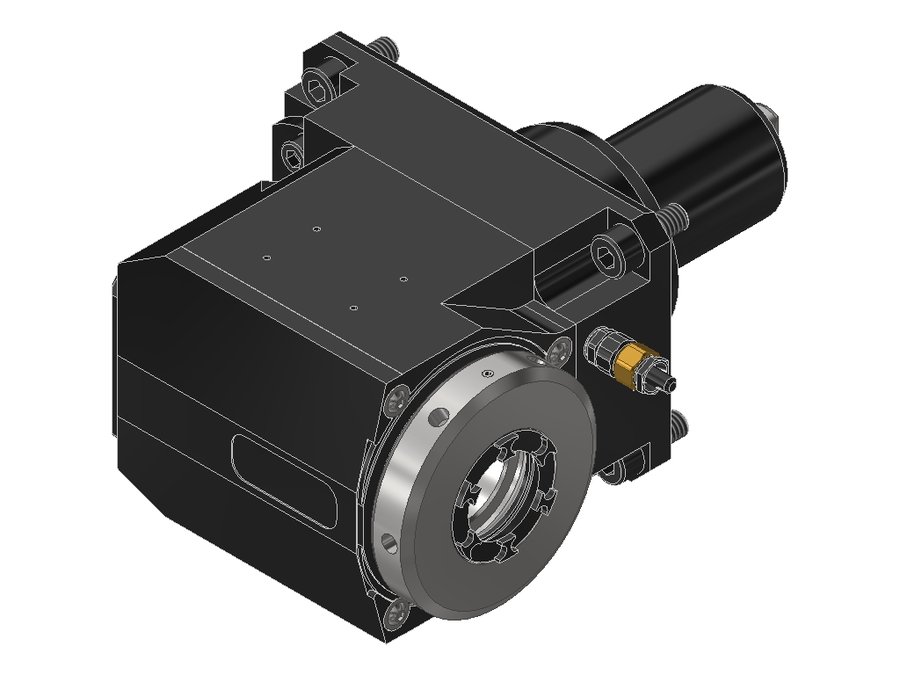

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832QSMBMTIKDIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6832QSMBMTIKDIM#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832QSMBMTIKDIM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина80 мм
Вылет LPR117 мм
Масса8,164 кг
Высота86 мм
Общая длина207 мм
Ширина128 мм
Заказной номер EWS228538
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6832KRQSMBMTI2IM68BMT68 Mazakцанга ER3280121211
60.6832KRQSMBMTIKDI2IM68BMT68 Mazakцанга ER3280121211
60.6832KRQSMBMTIKDIM#0168BMT68 Mazakцанга ER3280121211
60.6832KRQSMBMTIM68BMT68 Mazakцанга ER3280121211
60.6832QSMBMTI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDIM#0168BMT68 Mazakцанга ER3280117207Текущая
60.6832QSMBMTIKDIMHSD12#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIMHSD1268BMT68 Mazakцанга ER3280117207
60.7540KR1809GLX11075BMT75ER40———
60.7540KR1809IKDGLX11075BMT75ER40110165275
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6832QSMBMTIKDIM#01.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
