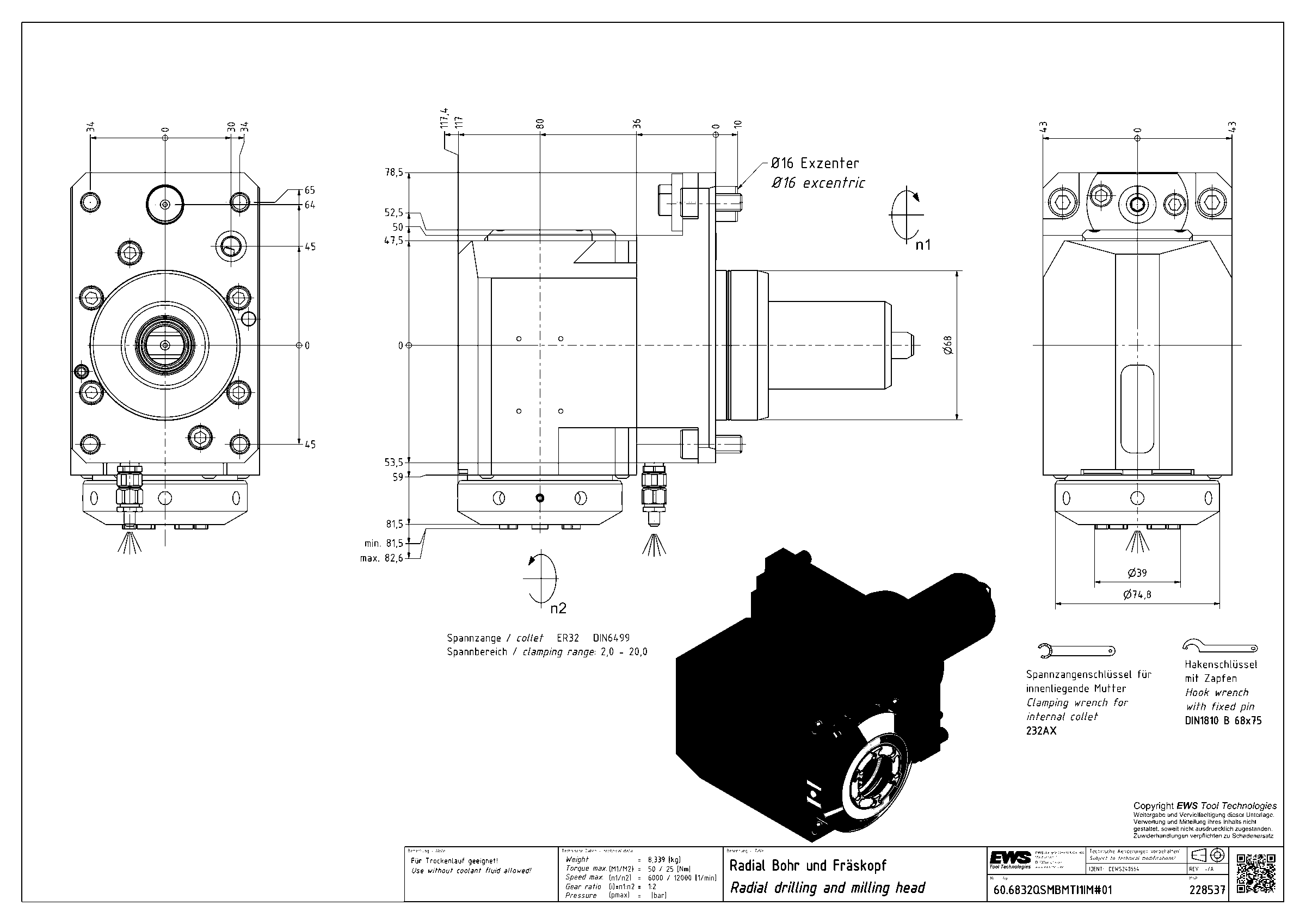

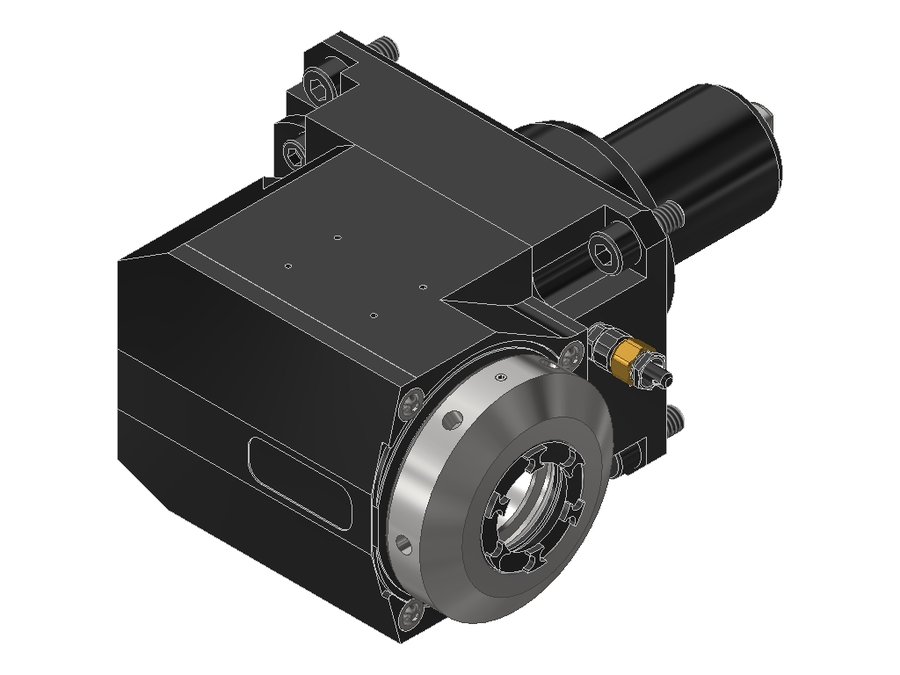

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832QSMBMTI1IM#01, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 68 мм |
| Исполнение | правое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 80 мм |
| Вылет LPR | 117 мм |
| Масса | 8,339 кг |
| Высота | 86 мм |
| Общая длина | 207 мм |
| Ширина | 134 мм |
| Заказной номер EWS | 228537 |
| Радиальная ширина | 52,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 81,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.6832QSMBMTI1IM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6532VT4FGLIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 60.6532VT4FIKDGLIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 60.6832KRQSMBMTI2IM | 68 | BMT68 Mazak | цанга ER32 | 80 | 121 | 211 | |
| 60.6832KRQSMBMTIKDI2IM | 68 | BMT68 Mazak | цанга ER32 | 80 | 121 | 211 | |
| 60.6832KRQSMBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 121 | 211 | |
| 60.6832KRQSMBMTIM | 68 | BMT68 Mazak | цанга ER32 | 80 | 121 | 211 | |
| 60.6832QSMBMTI1IM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | Текущая |
| 60.6832QSMBMTIKDI1IM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIKDIMHSD12#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIMHSD12 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6832QSMBMTI1IM#01.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
