EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.75401809IKDGLX110

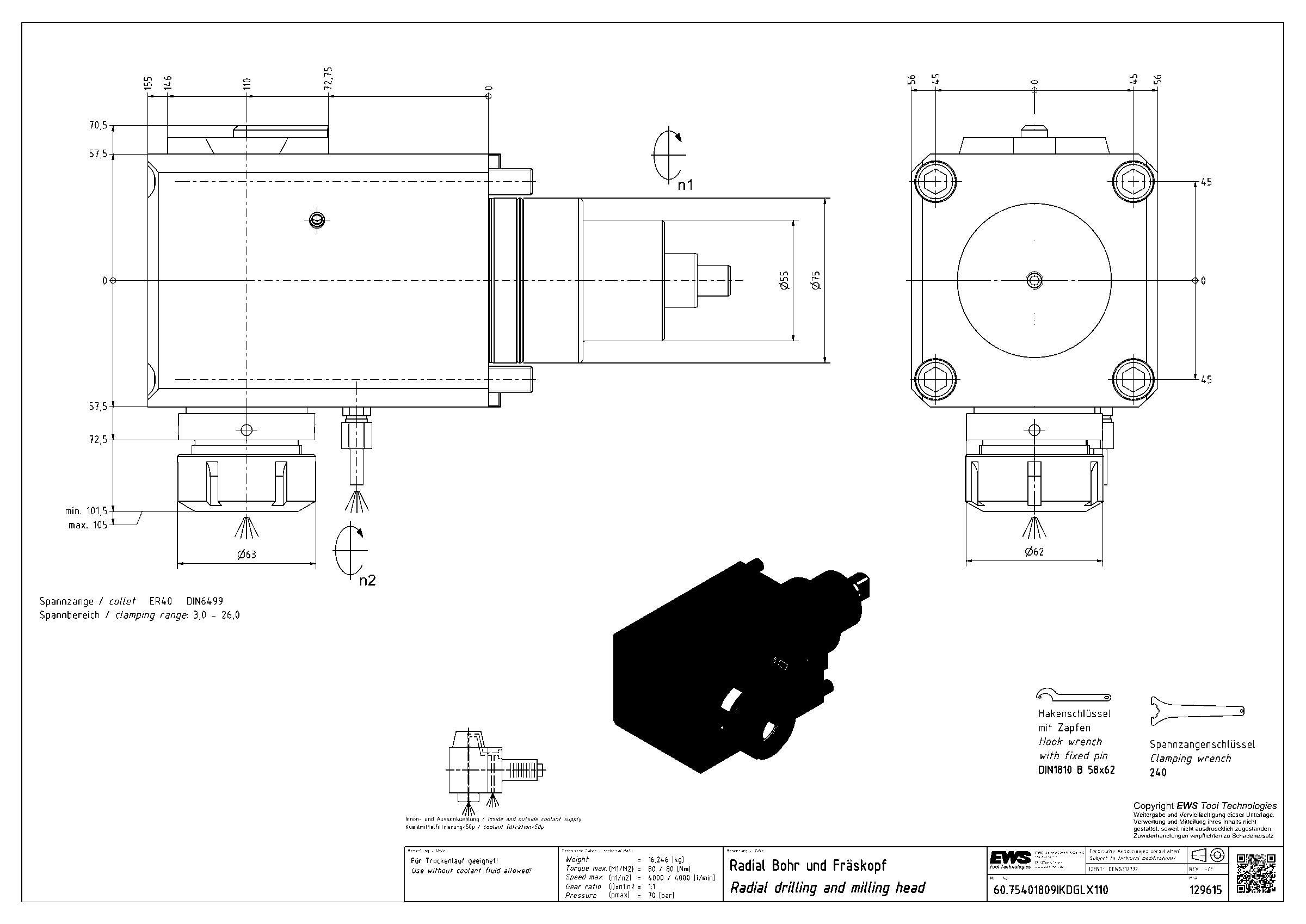

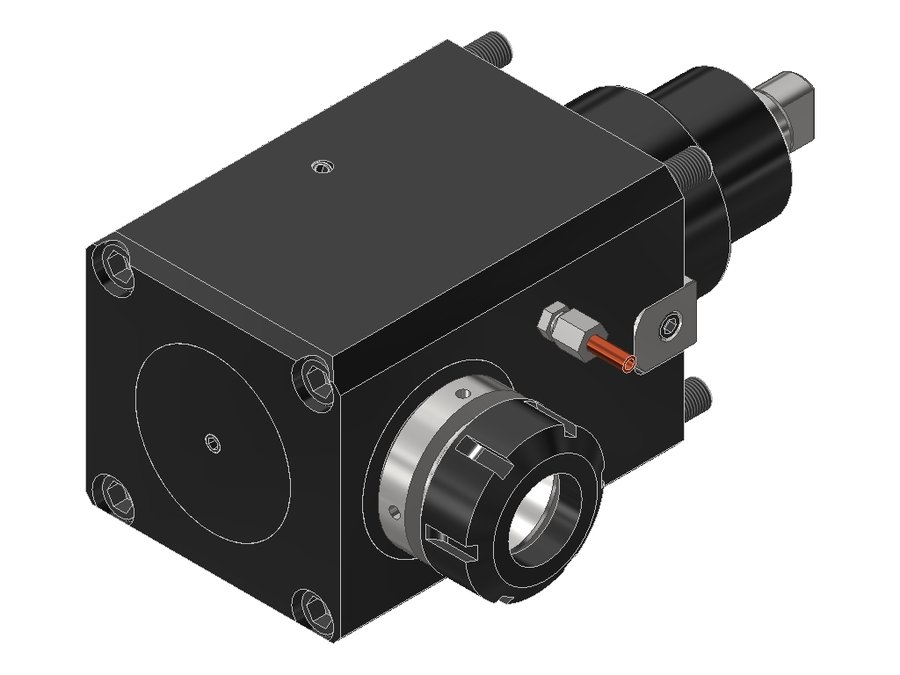

Головка приводная радиальная сверлильно-фрезерная EWS 60.75401809IKDGLX110, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 110 мм |
| Вылет LPR | 155 мм |
| Масса | 16,246 кг |
| Высота | 112 мм |
| Общая длина | 265 мм |
| Ширина | 175,5 мм |
| Заказной номер EWS | 129615 |
| Радиальная ширина | 70,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 105 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.75401809GL | 75 | BMT75 | ER40 | 60 | 105 | 215 | |
| 60.75401809GLX80 | 75 | BMT75 | ER40 | 80 | 125 | 235 | |
| 60.75401809GLX90 | 75 | BMT75 | ER40 | 90 | 135 | 245 | |
| 60.75401809GLX110 | 75 | BMT75 | ER40 | 110 | 155 | 265 | |
| 60.75401809IKDGL | 75 | BMT75 | ER40 | 60 | 105 | 215 | |
| 60.75401809IKDGLX90 | 75 | BMT75 | ER40 | 90 | 135 | 245 | |
| 60.75401809IKDGLX110 | 75 | BMT75 | ER40 | 110 | 155 | 265 | Текущая |
| 60.85501809GLX85 | 85 | BMT85 | цанга ER50 | 85 | 140 | 280 | |
| 60.85501809GLX110 | 85 | BMT85 | цанга ER50 | 110 | 165 | 305 | |
| 60.85501809IKGLX85 | 85 | BMT85 | цанга ER50 | 85 | 140 | 280 | |
| 60.85501809IKGLX95 | 85 | BMT85 | цанга ER50 | 95 | 150 | 290 | |
| 60.85501809IKGLX110 | 85 | BMT85 | цанга ER50 | 110 | 165 | 305 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.75401809IKDGLX110.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
