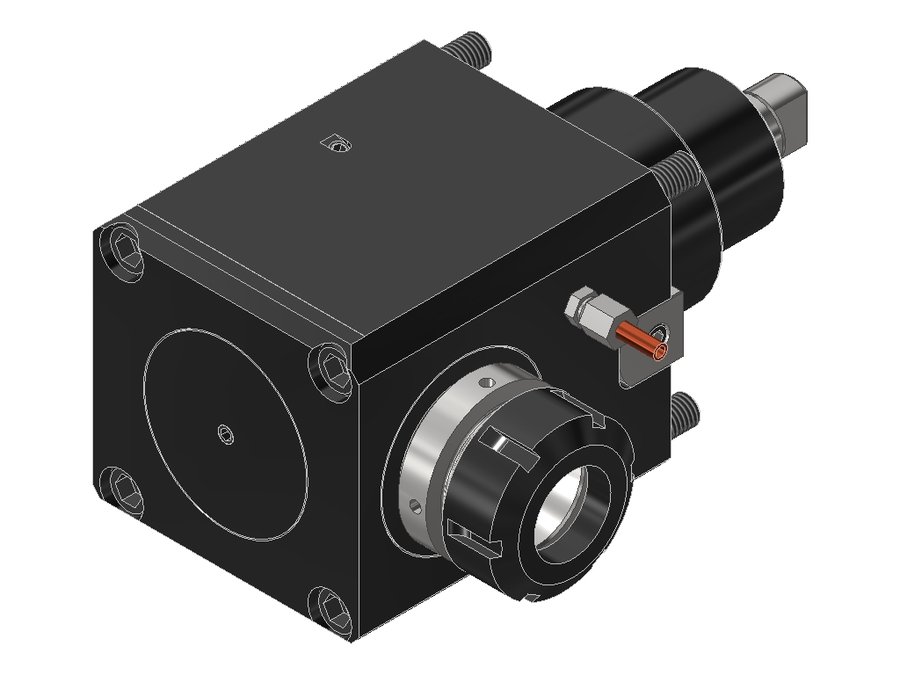

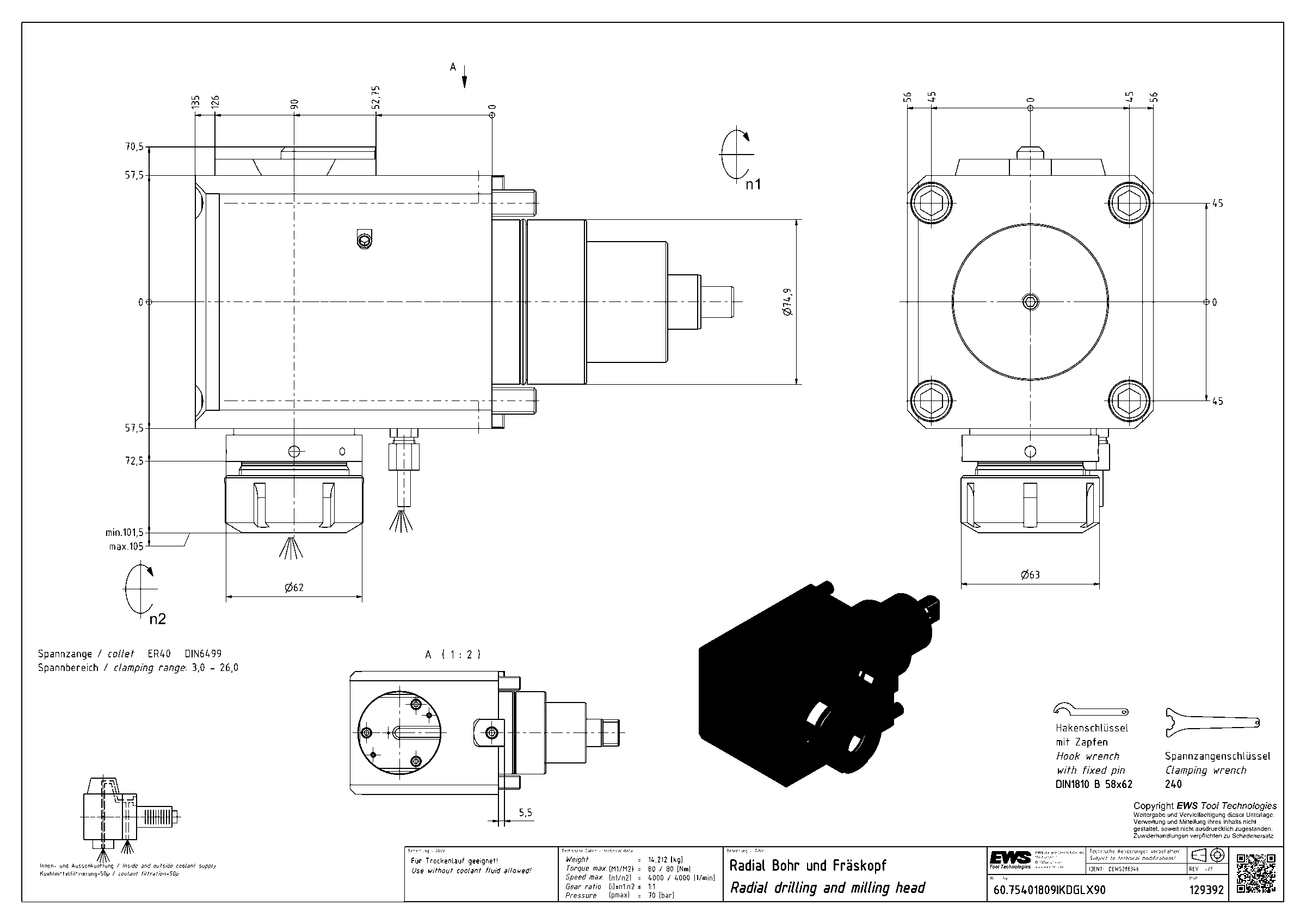

Головка приводная радиальная сверлильно-фрезерная EWS 60.75401809IKDGLX90, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.75401809IKDGLX90

Головка приводная радиальная сверлильно-фрезерная EWS 60.75401809IKDGLX90, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментацанга ER40
Функциональная длина90 мм
Вылет LPR135 мм
Масса14,212 кг
Высота112 мм
Общая длина245 мм
Ширина175,5 мм
Заказной номер EWS129392
Радиальная ширина70,5 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина105 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.75401809IKDGLX90 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65321809PFIKDI1IMX10065BMT65цанга ER3210082194
60.75401809GL75BMT75цанга ER4060105215
60.75401809GLX8075BMT75цанга ER4080125235
60.75401809GLX9075BMT75цанга ER4090135245
60.75401809GLX11075BMT75цанга ER40110155265
60.75401809IKDGL75BMT75цанга ER4060105215
60.75401809IKDGLX9075BMT75цанга ER4090135245Текущая
60.75401809IKDGLX11075BMT75цанга ER40110155265
60.85501809GLX8585BMT85цанга ER5085140280
60.85501809GLX11085BMT85цанга ER50110165305
60.85501809IKGLX8585BMT85цанга ER5085140280
60.85501809IKGLX9585BMT85цанга ER5095150290

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.75401809IKDGLX90.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
