EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.85501809GLX110

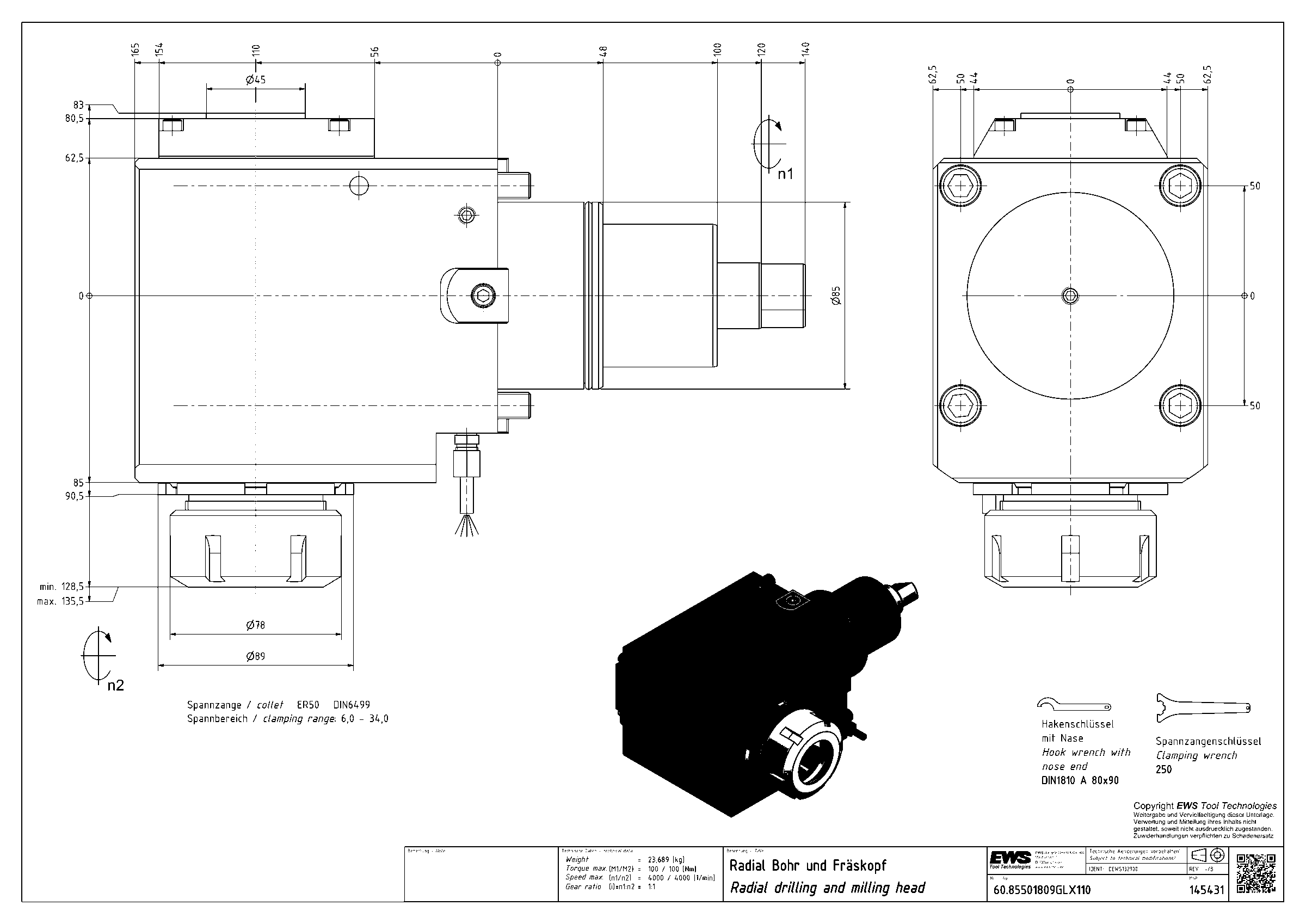

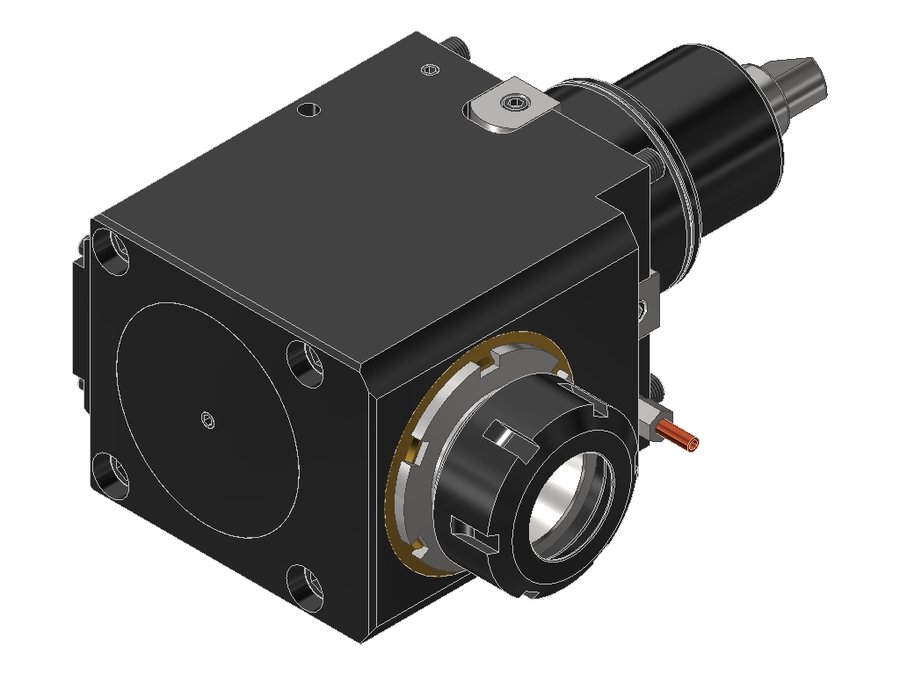

Головка приводная радиальная сверлильно-фрезерная EWS 60.85501809GLX110, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | SZD05000295 |
| Размер цанги | ER50 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | правое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | цанга ER50 |
| Функциональная длина | 110 мм |
| Вылет LPR | 165 мм |
| Масса | 23,689 кг |
| Высота | 125 мм |
| Общая длина | 305 мм |
| Ширина | 215,5 мм |
| Заказной номер EWS | 145431 |
| Радиальная ширина | 83 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 132,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.75401809GL | 75 | BMT75 | ER40 | 60 | 105 | 215 | |
| 60.75401809GLX80 | 75 | BMT75 | ER40 | 80 | 125 | 235 | |
| 60.75401809GLX90 | 75 | BMT75 | ER40 | 90 | 135 | 245 | |
| 60.75401809GLX110 | 75 | BMT75 | ER40 | 110 | 155 | 265 | |
| 60.75401809IKDGL | 75 | BMT75 | ER40 | 60 | 105 | 215 | |
| 60.75401809IKDGLX90 | 75 | BMT75 | ER40 | 90 | 135 | 245 | |
| 60.75401809IKDGLX110 | 75 | BMT75 | ER40 | 110 | 155 | 265 | |
| 60.85501809GLX85 | 85 | BMT85 | цанга ER50 | 85 | 140 | 280 | |
| 60.85501809GLX110 | 85 | BMT85 | цанга ER50 | 110 | 165 | 305 | Текущая |
| 60.85501809IKGLX85 | 85 | BMT85 | цанга ER50 | 85 | 140 | 280 | |
| 60.85501809IKGLX95 | 85 | BMT85 | цанга ER50 | 95 | 150 | 290 | |
| 60.85501809IKGLX110 | 85 | BMT85 | цанга ER50 | 110 | 165 | 305 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.85501809GLX110.
Ключи и отвёртки2
- 250Ключ для зажимной гайки EWS 250
- DIN1810 A - 80X90Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 80X90
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700, MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 150Гайка EWS 150, 150, UM/RD
