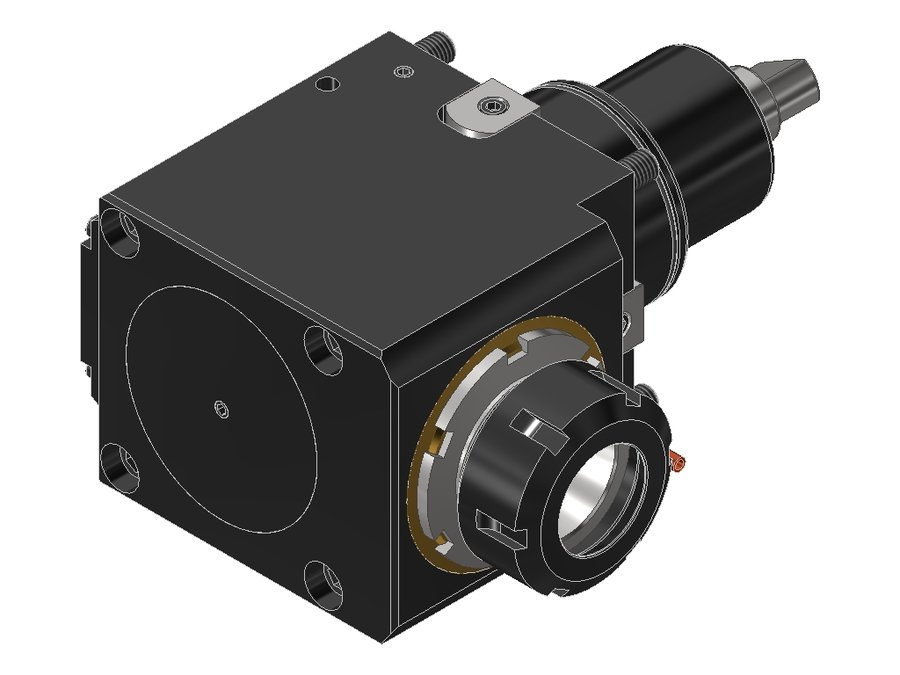

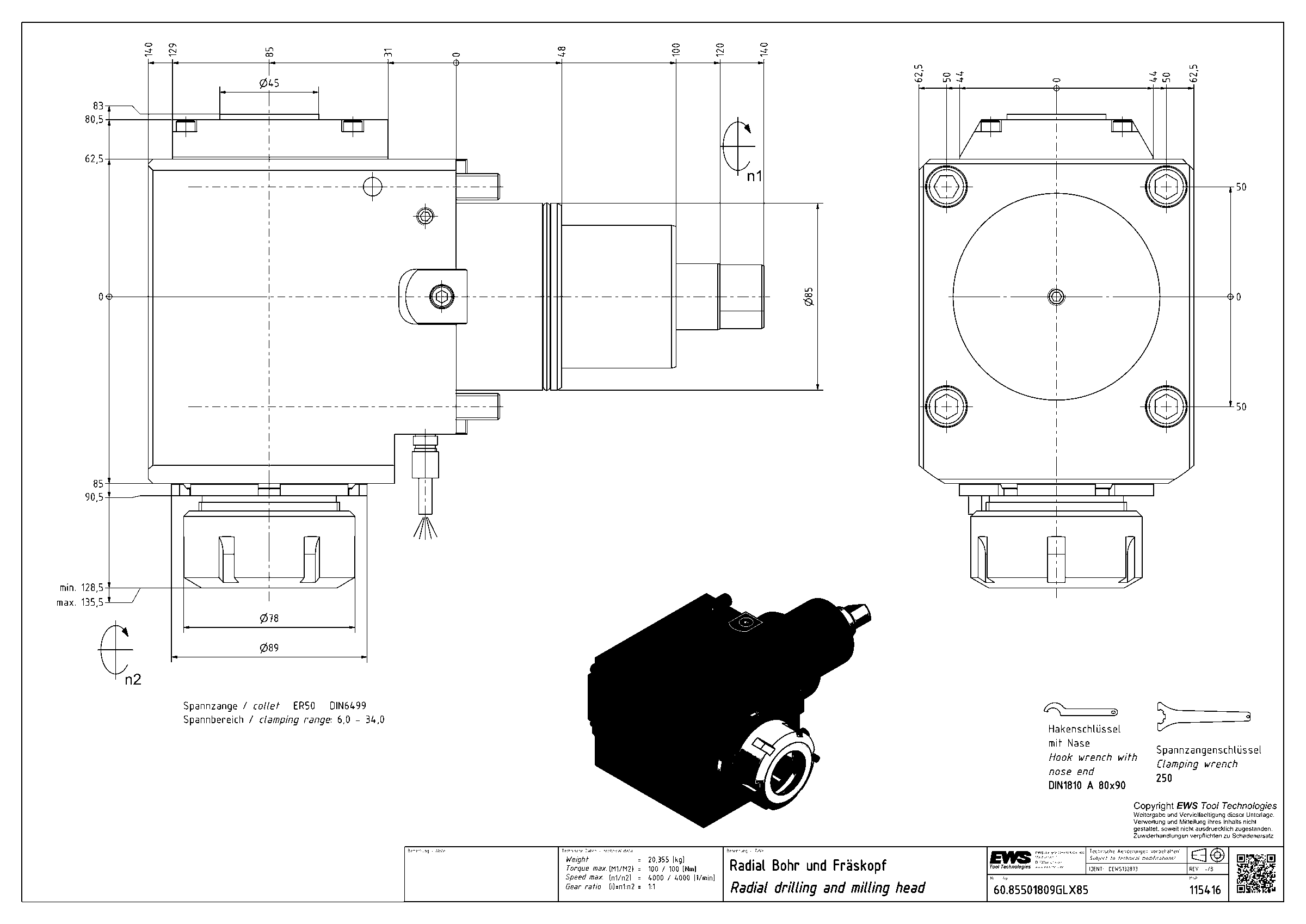

Головка приводная радиальная сверлильно-фрезерная EWS 60.85501809GLX85, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.85501809GLX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.85501809GLX85, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB100A8515
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика85 мм
Исполнениеправое
Присоединение к станкуBMT85
Присоединение инструментацанга ER50
Функциональная длина85 мм
Вылет LPR140 мм
Масса20,355 кг
Высота125 мм
Общая длина280 мм
Ширина215,5 мм
Заказной номер EWS115416
Радиальная ширина71,6 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина143,9 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.85501809GLX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.75401809GL75BMT75цанга ER4060105215
60.75401809GLX8075BMT75цанга ER4080125235
60.75401809GLX9075BMT75цанга ER4090135245
60.75401809GLX11075BMT75цанга ER40110155265
60.75401809IKDGL75BMT75цанга ER4060105215
60.75401809IKDGLX9075BMT75цанга ER4090135245
60.75401809IKDGLX11075BMT75цанга ER40110155265
60.85501809GLX8585BMT85цанга ER5085140280Текущая
60.85501809GLX11085BMT85цанга ER50110165305
60.85501809IKGLX8585BMT85цанга ER5085140280
60.85501809IKGLX9585BMT85цанга ER5095150290
60.85501809IKGLX11085BMT85цанга ER50110165305

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.85501809GLX85.

Ключи и отвёртки2

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
  • UMB100Приспособление монтажное EWS UMB100
