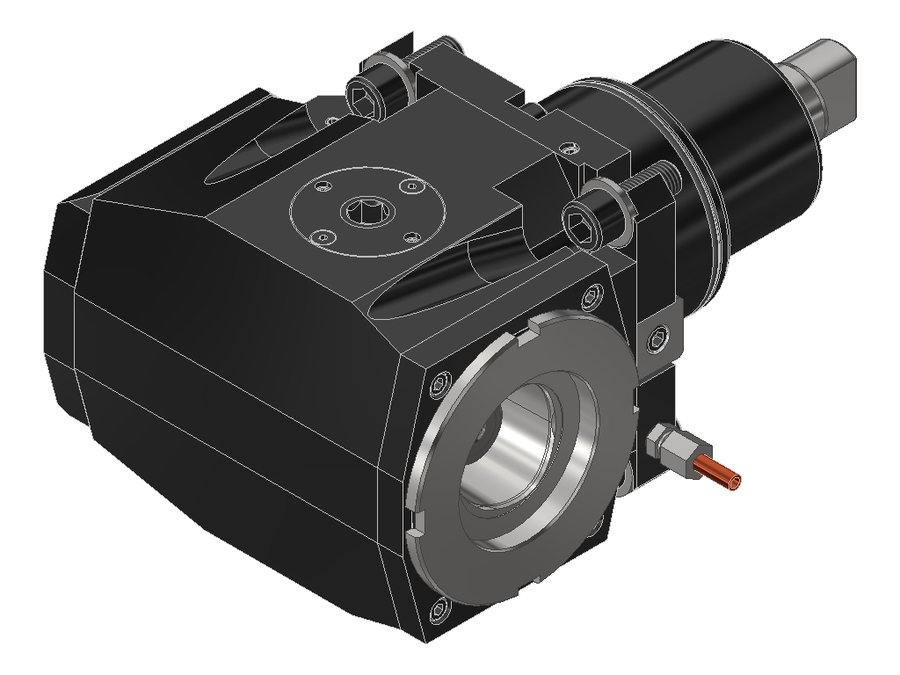

Головка приводная радиальная сверлильно-фрезерная EWS 60.85C6KR1809IKX85, хвостовик Ø85, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.85C6KR1809IKX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.85C6KR1809IKX85, хвостовик Ø85, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB100A8515
Код интерфейса инструментаCCS06300195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика85 мм
Исполнениеправое
Присоединение к станкуBMT85
Присоединение инструментаPSC 63
Масса18,05 кг
Заказной номер EWS202168
Передаточное отношение1:1
Макс. частота вращения3500 об/мин
Макс. крутящий момент160 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.85C6KR1809IKX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

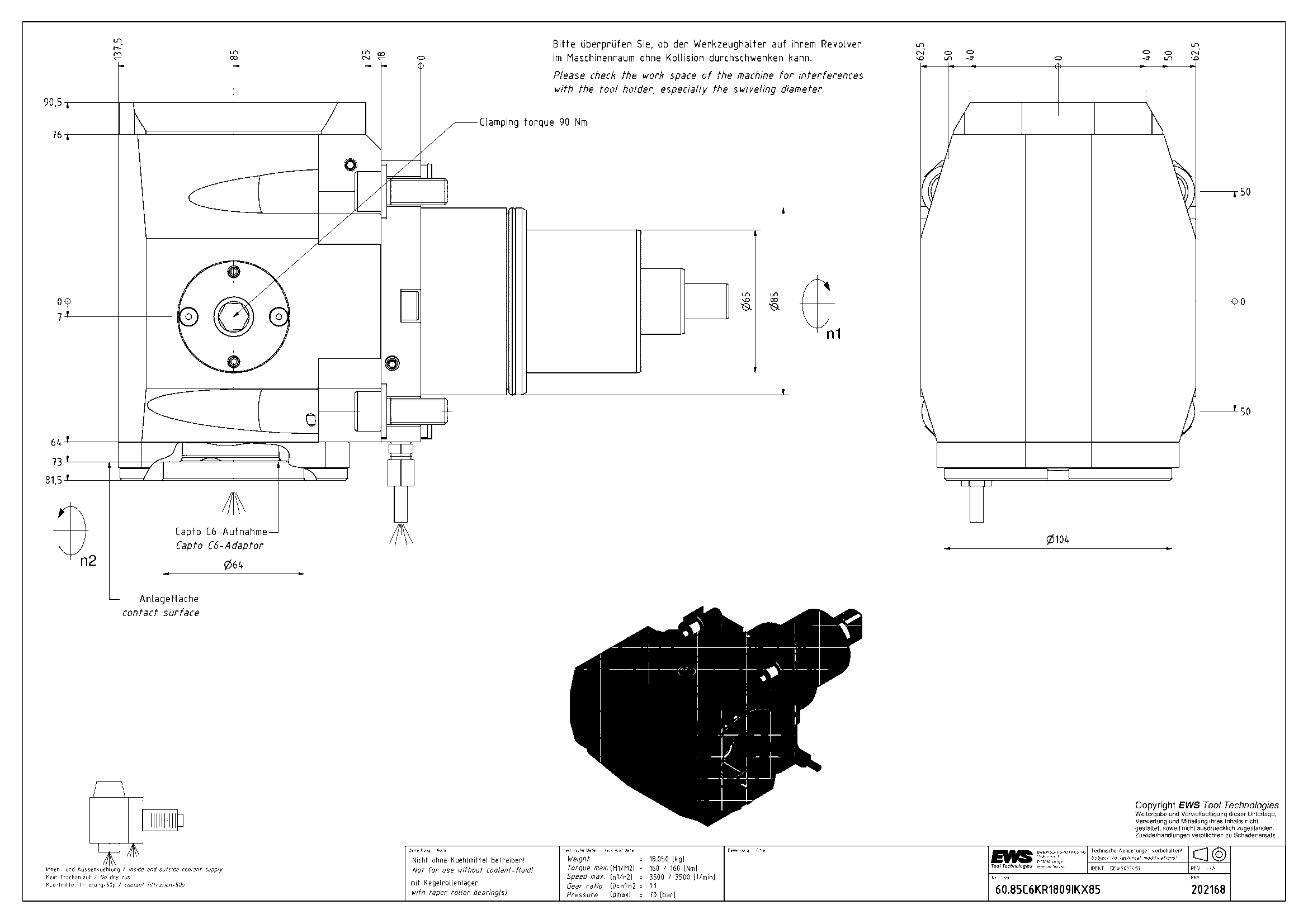

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.80C5QSMBMT80BMT80 MazakPSC 50100151,5249,5
60.80C5QSMBMTIKD80BMT80 MazakPSC 50100151,5249,5
60.80V5KRQSMBMTIKDI280BMT80 MazakEWS Varia V5110163261
60.80V5QSMBMT80BMT80 MazakEWS Varia V5100152250
60.80V5QSMBMTIKD80BMT80 MazakEWS Varia V5100152250
60.85C6KR1809IKDX11085BMT85PSC 63110188,5328,5
60.85C6KR1809IKX8585BMT85PSC 63———Текущая
60.85V51809GLX8585BMT85EWS Varia V585140280
60.85V51809GLX11085BMT85EWS Varia V5110165305
60.85V51809IKDGLX8585BMT85EWS Varia V585140280
60.85V51809IKDGLX11085BMT85EWS Varia V5110165305
60.85V51809IKDI1X11085BMT85EWS Varia V5110165305

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.85C6KR1809IKX85.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
  • UMB100Приспособление монтажное EWS UMB100
