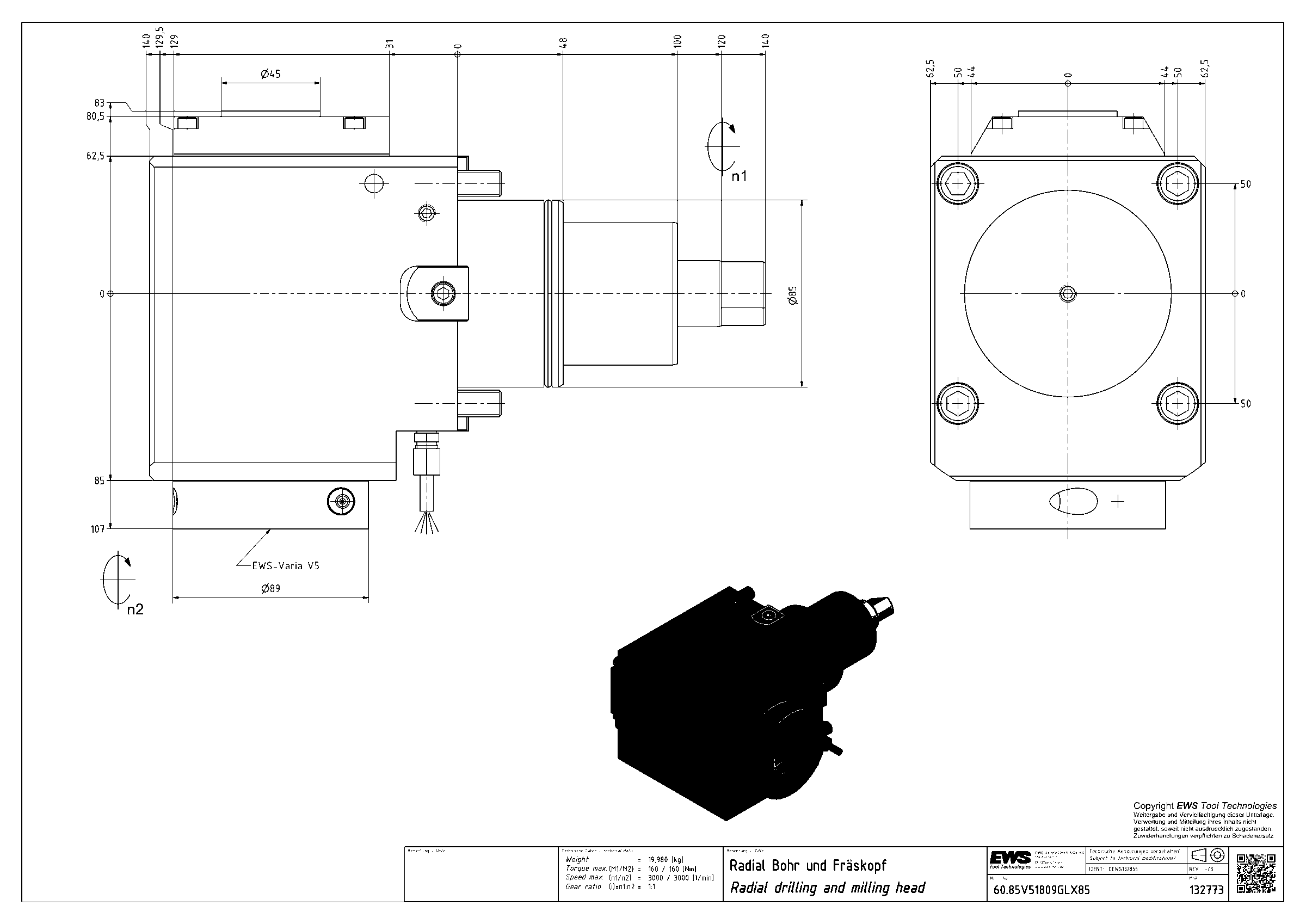

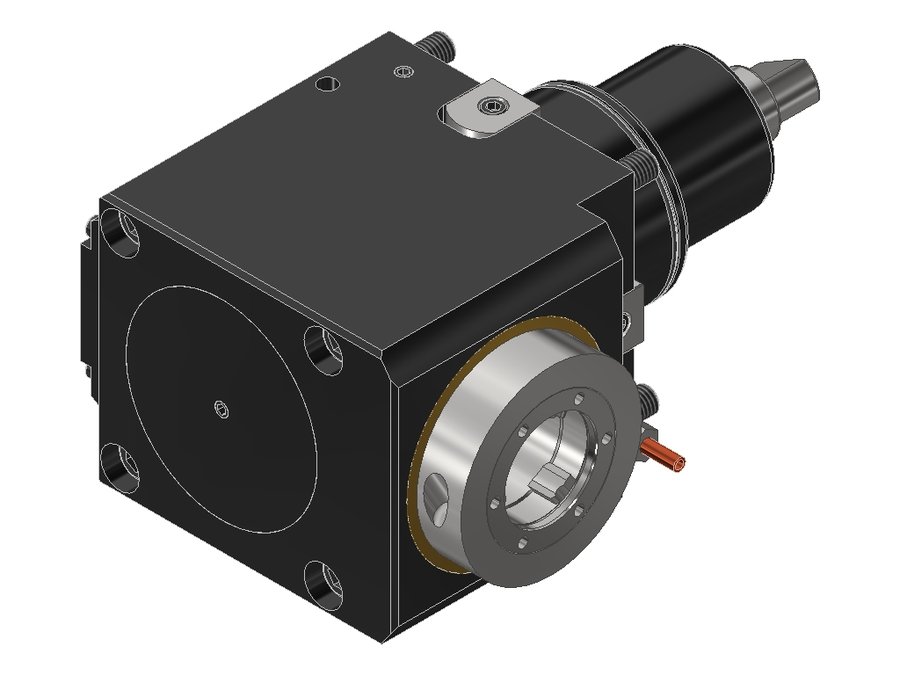

Головка приводная радиальная сверлильно-фрезерная EWS 60.85V51809GLX85, хвостовик Ø85, система EWS Varia V5
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | правое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 85 мм |
| Вылет LPR | 140 мм |
| Масса | 19,98 кг |
| Высота | 125 мм |
| Общая длина | 280 мм |
| Ширина | 190 мм |
| Заказной номер EWS | 132773 |
| Радиальная ширина | 83 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 160 Н·м |
| Функциональная ширина | 107 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.85V51809GLX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
EWS.Varia
Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.
Для новых закупок рекомендуется сразу приобретать актуальную систему.
Если система Varia уже используется в производстве, возможен переход на новую версию.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.80C5QSMBMTIKD | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80V5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | EWS Varia V5 | 110 | 163 | 261 | |
| 60.80V5QSMBMT | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 | |
| 60.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 | |
| 60.85C6KR1809IKDX110 | 85 | BMT85 | PSC 63 | 110 | 188,5 | 328,5 | |
| 60.85C6KR1809IKX85 | 85 | BMT85 | PSC 63 | — | — | — | |
| 60.85V51809GLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | Текущая |
| 60.85V51809GLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDGLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.85V51809IKDGLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDI1X110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.110V51809IKGL | 110 | BMT110 Hwacheon | EWS Varia V5 | 70 | 125 | 301,5 |
Совместимость
Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.85V51809GLX85.
Инструмент статический37
- 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
- 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, система EWS Varia V5, отверстие Ø6 мм
- 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
- 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
- 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, система EWS Varia V5, отверстие Ø8 мм
- 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, система EWS Varia V5, Whistle Notch/Weldon Ø 8
- 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 9,53
- 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, система EWS Varia V5, отверстие Ø10 мм
- 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 10
- 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 10
- 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, система EWS Varia V5, гидропатрон Ø12
- 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
- 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 12
- 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
- 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
- 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 16
- 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 16
- 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
- 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, система EWS Varia V5, гидропатрон Ø20
- 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
- 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
- 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 20
- 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
- 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 25
- 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, система EWS Varia V5, Whistle Notch/Weldon Ø 25
- 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, система EWS Varia V5, гидропатрон Ø32
- 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, система EWS Varia V5, Whistle Notch/Weldon Ø 32
- 31.V525IML06Державка цанговая EWS 31.V525IML06, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V525L31Державка цанговая EWS 31.V525L31, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
- 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
- 31.V540L38Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
- 42.V516L08Оправка фрезерная EWS 42.V516L08, система EWS Varia V5, оправка Ø16
- 42.V516L28Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
- 42.V522L32Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
- 42.V527L12Оправка фрезерная EWS 42.V527L12, система EWS Varia V5, оправка Ø27
Запчасти к инструменту2
- 29.V5SЗаглушка EWS 29.V5S, система EWS Varia V5, стальная
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Документы по позиции
Для этой позиции документы пока не привязаны.
