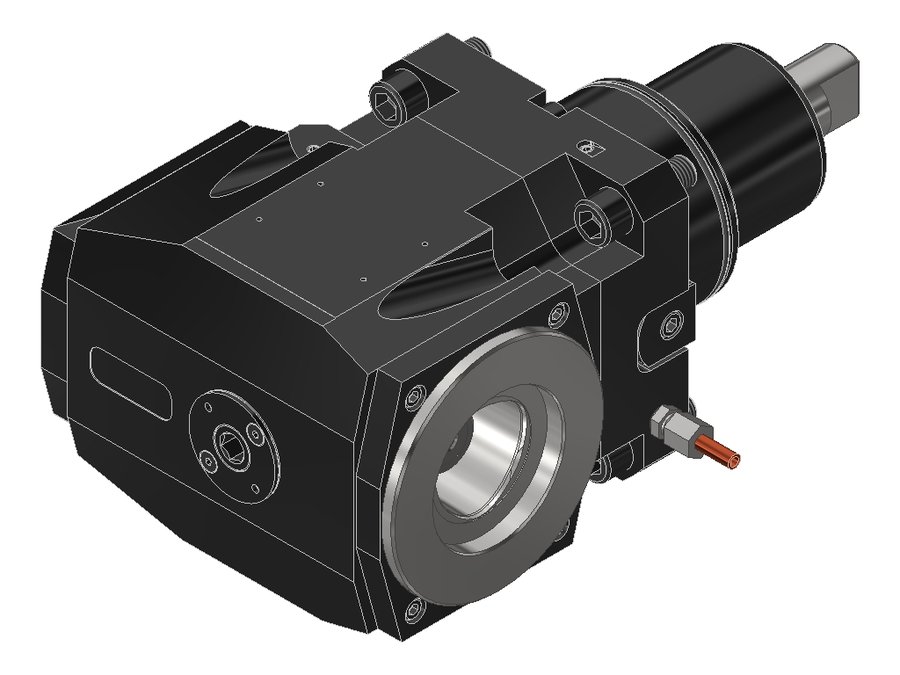

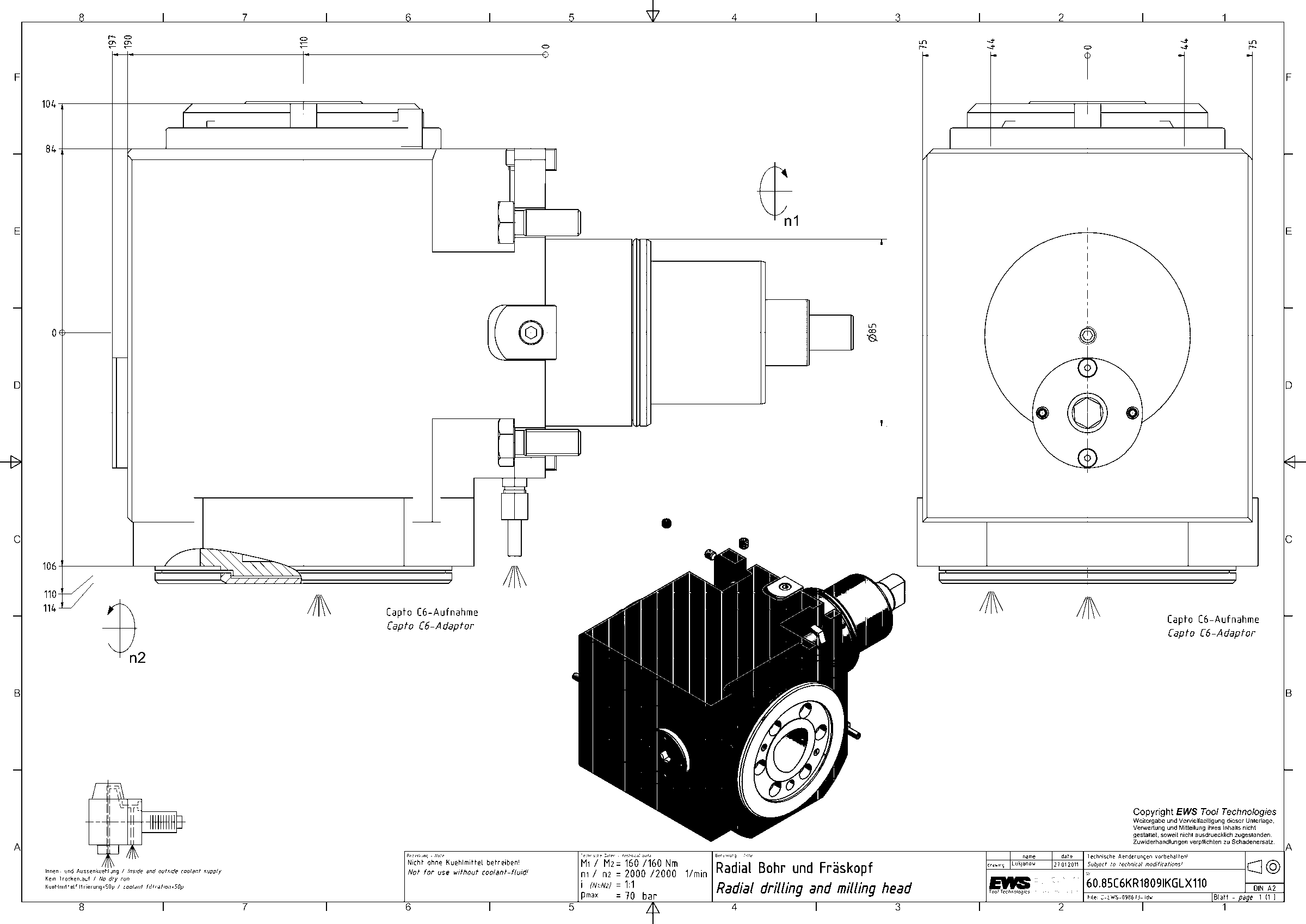

Головка приводная радиальная сверлильно-фрезерная EWS 60.85C6KR1809IKDX110, хвостовик Ø85, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | CCS06300195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | правое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 110 мм |
| Вылет LPR | 188,5 мм |
| Масса | 20,272 кг |
| Высота | 125 мм |
| Общая длина | 328,5 мм |
| Ширина | 172 мм |
| Заказной номер EWS | 150396 |
| Радиальная ширина | 90,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 73 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.85C6KR1809IKDX110 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 63:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 90 Н·м
- Усилие зажима 30 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.80C5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5QSMBMT | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80C5QSMBMTIKD | 80 | BMT80 Mazak | PSC 50 | 100 | 151,5 | 249,5 | |
| 60.80V5KRQSMBMTIKDI2 | 80 | BMT80 Mazak | EWS Varia V5 | 110 | 163 | 261 | |
| 60.80V5QSMBMT | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 | |
| 60.80V5QSMBMTIKD | 80 | BMT80 Mazak | EWS Varia V5 | 100 | 152 | 250 | |
| 60.85C6KR1809IKDX110 | 85 | BMT85 | PSC 63 | 110 | 188,5 | 328,5 | Текущая |
| 60.85C6KR1809IKX85 | 85 | BMT85 | PSC 63 | — | — | — | |
| 60.85V51809GLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.85V51809GLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDGLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.85V51809IKDGLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.85C6KR1809IKDX110.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100
