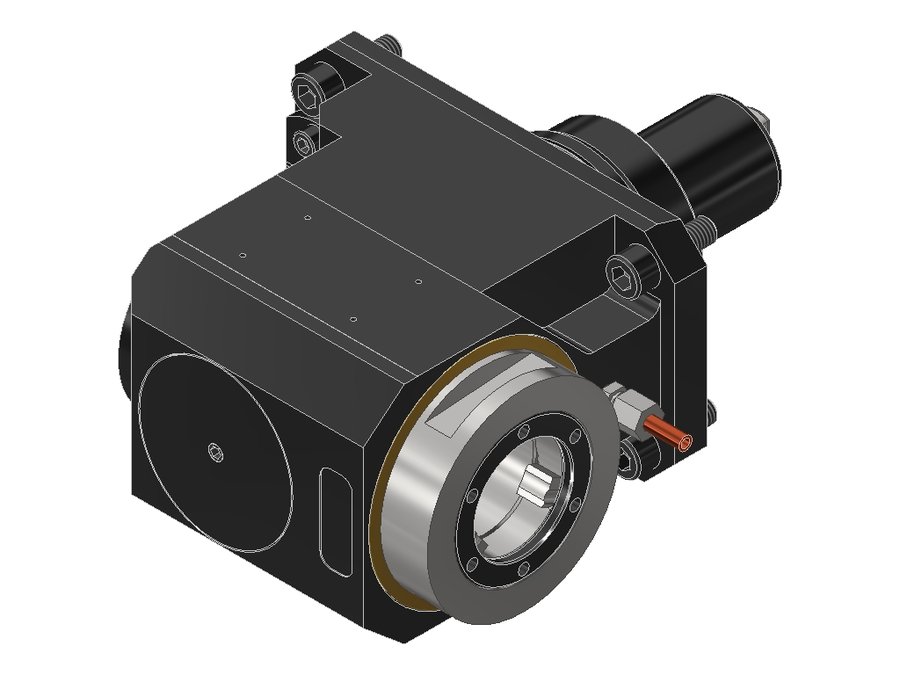

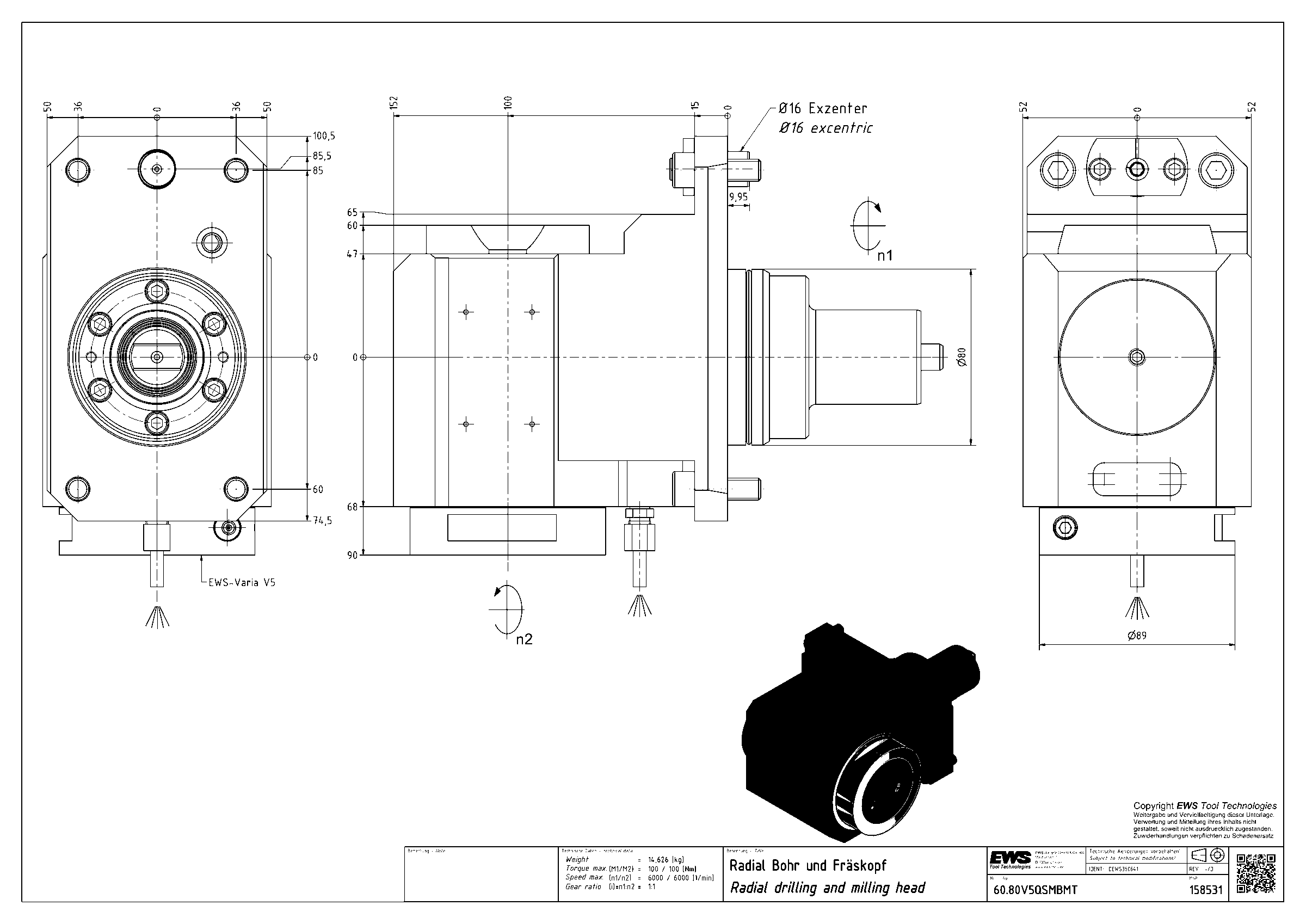

Головка приводная радиальная сверлильно-фрезерная EWS 60.80V5QSMBMT, хвостовик Ø80, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.80V5QSMBMT

Головка приводная радиальная сверлильно-фрезерная EWS 60.80V5QSMBMT, хвостовик Ø80, система EWS Varia V5

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментаEWS Varia V5
Функциональная длина100 мм
Вылет LPR152 мм
Масса14,626 кг
Высота104 мм
Общая длина250 мм
Ширина150 мм
Заказной номер EWS158531
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм
