EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.85V51809IKGLX85

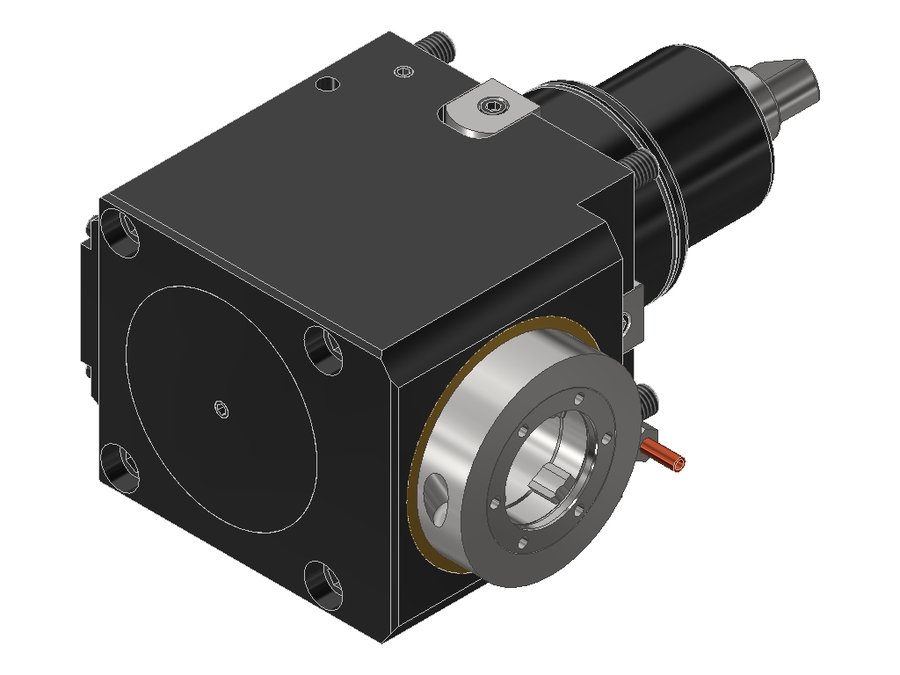

Головка приводная радиальная сверлильно-фрезерная EWS 60.85V51809IKGLX85, хвостовик Ø85, EWS - Varia V5- адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | правое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 85 мм |
| Вылет LPR | 140 мм |
| Масса | 20,063 кг |
| Высота | 125 мм |
| Общая длина | 280 мм |
| Ширина | 190 мм |
| Заказной номер EWS | 133130 |
| Радиальная ширина | 83 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 107 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.85C6KR1809IKX85 | 85 | BMT85 | PSC 63 | — | — | — | |
| 60.85V51809GLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.85V51809GLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDGLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | |
| 60.85V51809IKDGLX110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKDI1X110 | 85 | BMT85 | EWS Varia V5 | 110 | 165 | 305 | |
| 60.85V51809IKGLX85 | 85 | BMT85 | EWS Varia V5 | 85 | 140 | 280 | Текущая |
| 60.110V51809IKGL | 110 | BMT110 Hwacheon | EWS Varia V5 | 70 | 125 | 301,5 | |
| 60.3225DSL150BMT | 32 | BMT32B | цанга ER25 | 37,5 | 67,5 | 179,5 | |
| 60.3225SL150BMTL | 32 | BMT32B | цанга ER25 | — | — | — | |
| 60.3225SL150BMTR | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 | |
| 60.3225SL150BMTRIK | 32 | BMT32B | цанга ER25 | 37,5 | 63,5 | 175,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.85V51809IKGLX85.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700, MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
