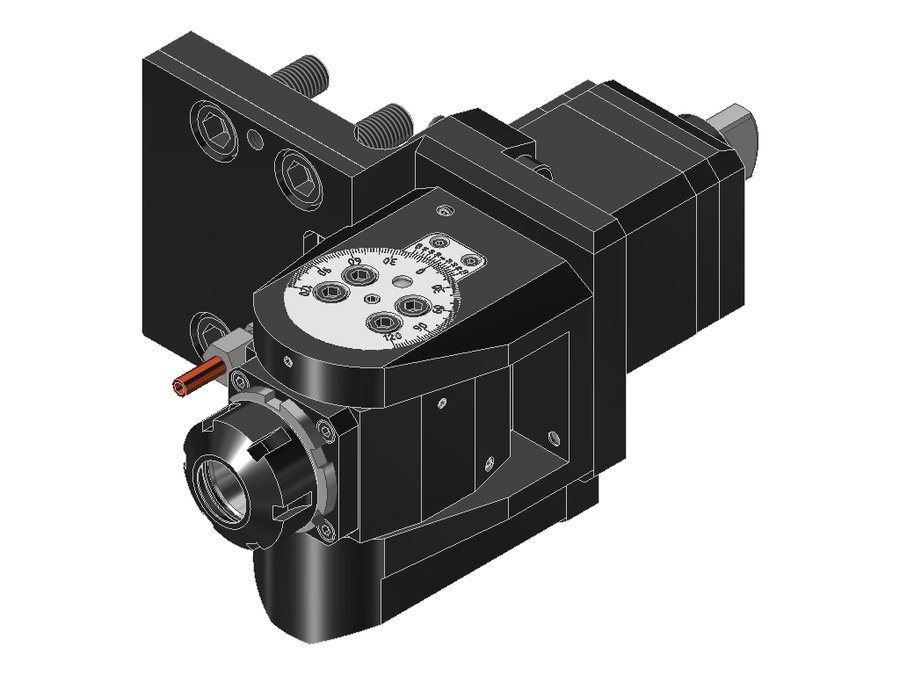

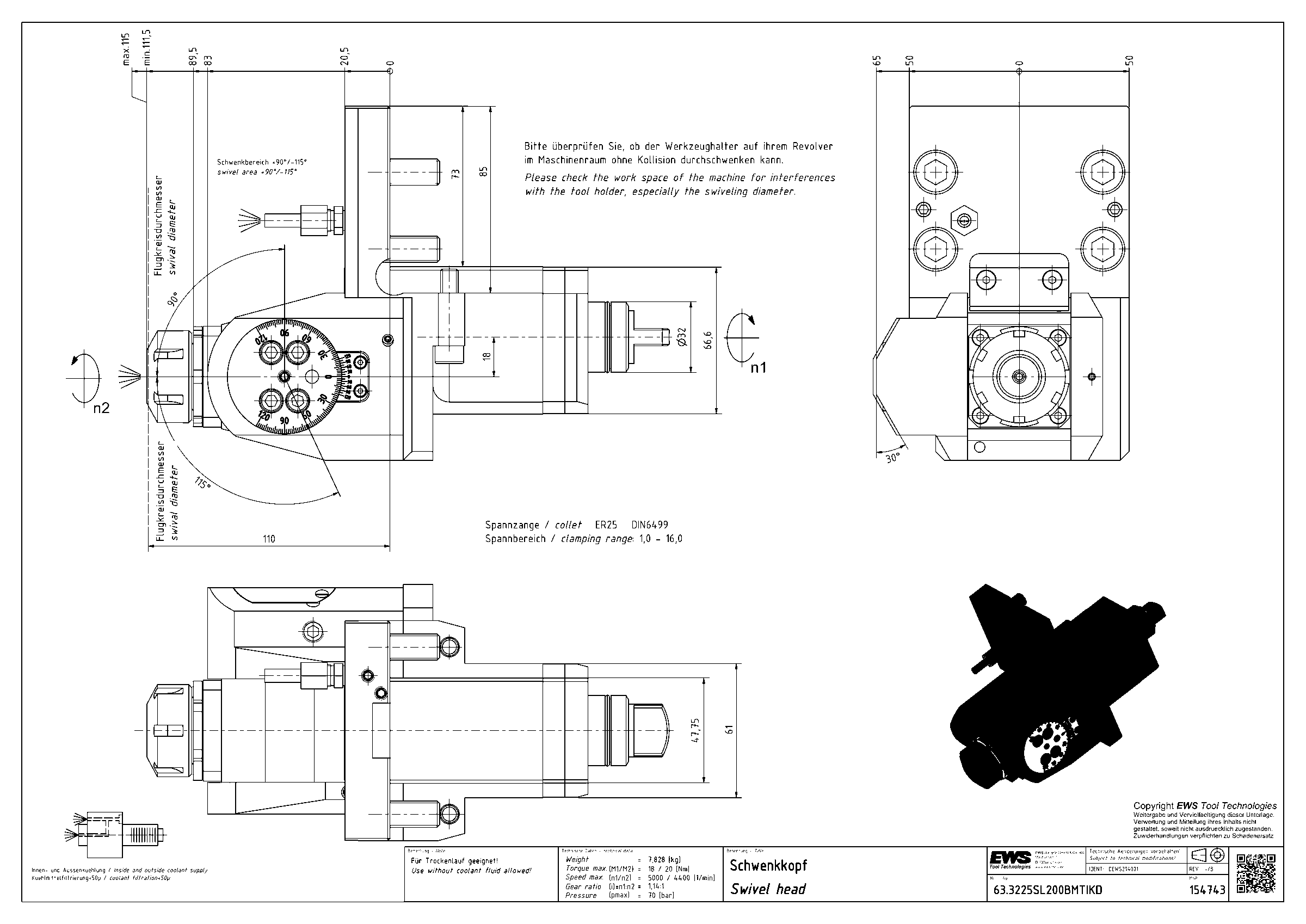

Головка приводная поворотная EWS 63.3225SL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные поворотные EWS, присоединение к станку BMT · арт. 63.3225SL200BMTIKD

Головка приводная поворотная EWS 63.3225SL200BMTIKD, муфтовый хвостовик Ø32, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение к станкуBMT32E
Присоединение инструментацанга ER25
Функциональная длина48 мм
Масса7,828 кг
Общая длина237,6 мм
Заказной номер EWS154743
Радиальная высота116,5 мм
Передаточное отношение1,14:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент18 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.3225SL200BMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.55.416LT2000V16IKIM55,4BMT55 Okumaцанга ER161:1——
63.55.416LT2000V16IM55,4BMT55 Okumaцанга ER161:150203
63.3225SL200BMT32BMT32Eцанга ER251,14:136227
63.3225SL200BMTIKD32BMT32Eцанга ER251,14:148237,6Текущая
63.4016NZIKIM40BMT40 DMG Moriцанга ER161:150170
63.4016NZIM40BMT40 DMG Moriцанга ER161:150170
63.4416NTY3IKIM44BMT44цанга ER161:148190
63.4416NTY3IM44BMT44цанга ER161:148190
63.4516TC600IKIM45BMT45цанга ER161:154177,3
63.4516TC600IM45BMT45цанга ER161:154177,3
63.5516LTW10I155BMT55Cцанга ER161:271227,5
63.5516VL2FIKDIM55BMT55цанга ER161:151185

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.3225SL200BMTIKD.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225 (EWS 106732)Ключ для зажимной гайки EWS 225
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
