EWS · Головки приводные поворотные EWS для BMT · арт. 63.4516TC600IKIM

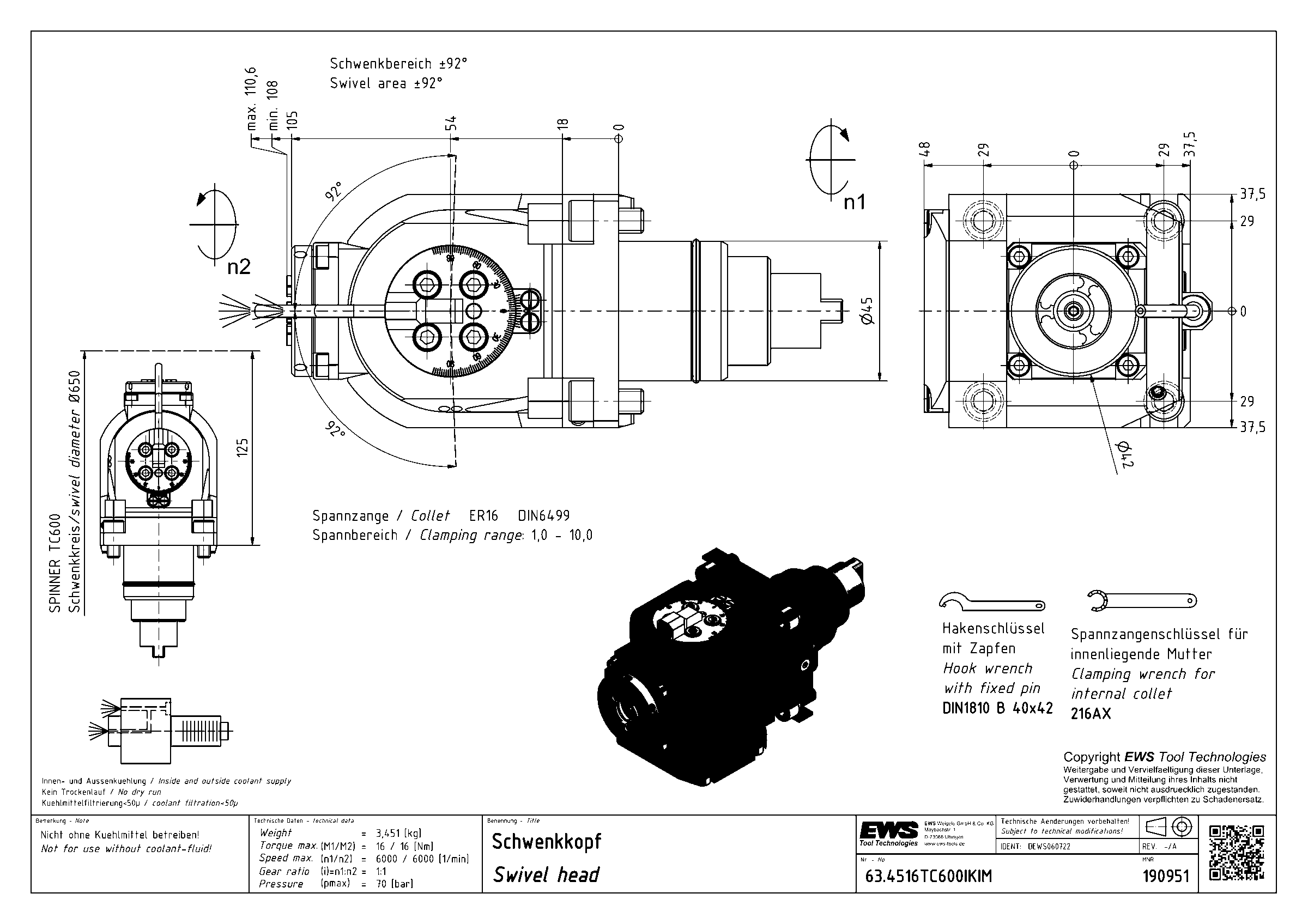

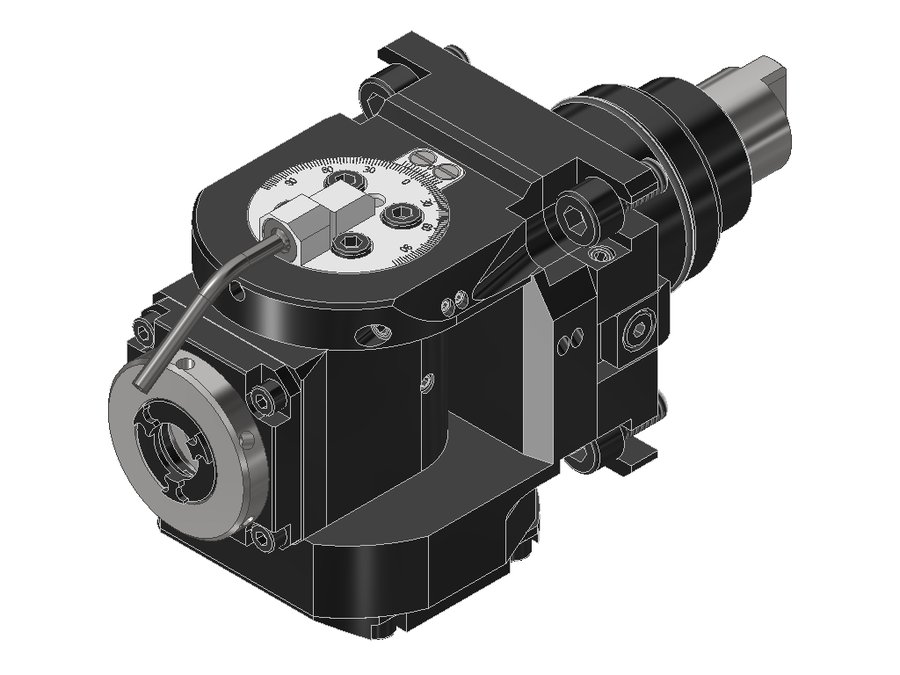

Головка приводная поворотная EWS 63.4516TC600IKIM, хвостовик Ø45, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 54 мм |
| Масса | 3,451 кг |
| Общая длина | 177,3 мм |
| Ширина | 75 мм |
| Заказной номер EWS | 190951 |
| Радиальная высота | 23,5 мм |
| Радиальная ширина | 37,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.3225SL200BMT | 32 | BMT32E | цанга ER25 | 1,14:1 | 36 | 227 | |
| 63.3225SL200BMTIKD | 32 | BMT32E | цанга ER25 | 1,14:1 | 48 | 237,6 | |
| 63.4016NZIKIM | 40 | BMT40 DMG Mori | цанга ER16 | 1:1 | 50 | 170 | |
| 63.4016NZIM | 40 | BMT40 DMG Mori | цанга ER16 | 1:1 | 50 | 170 | |
| 63.4416NTY3IKIM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4416NTY3IM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4516TC600IKIM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | Текущая |
| 63.4516TC600IM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | |
| 63.5516LTW10I1 | 55 | BMT55C | цанга ER16 | 1:2 | 71 | 227,5 | |
| 63.5516VL2FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 | |
| 63.5516VL2FIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 | |
| 63.5516VL4FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 202 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.4516TC600IKIM.
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
Документы по позиции
Для этой позиции документы пока не привязаны.
