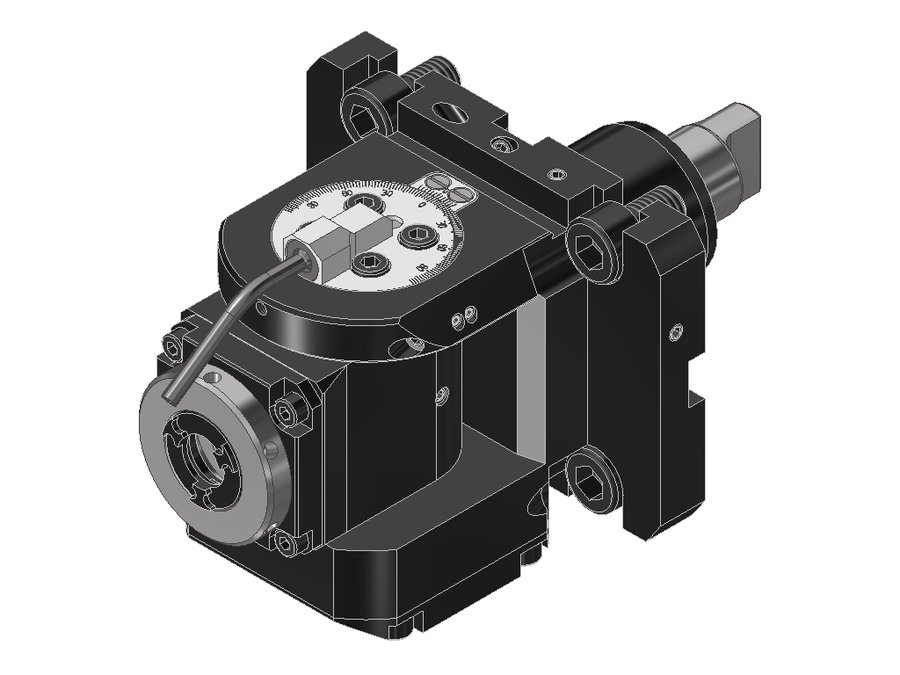

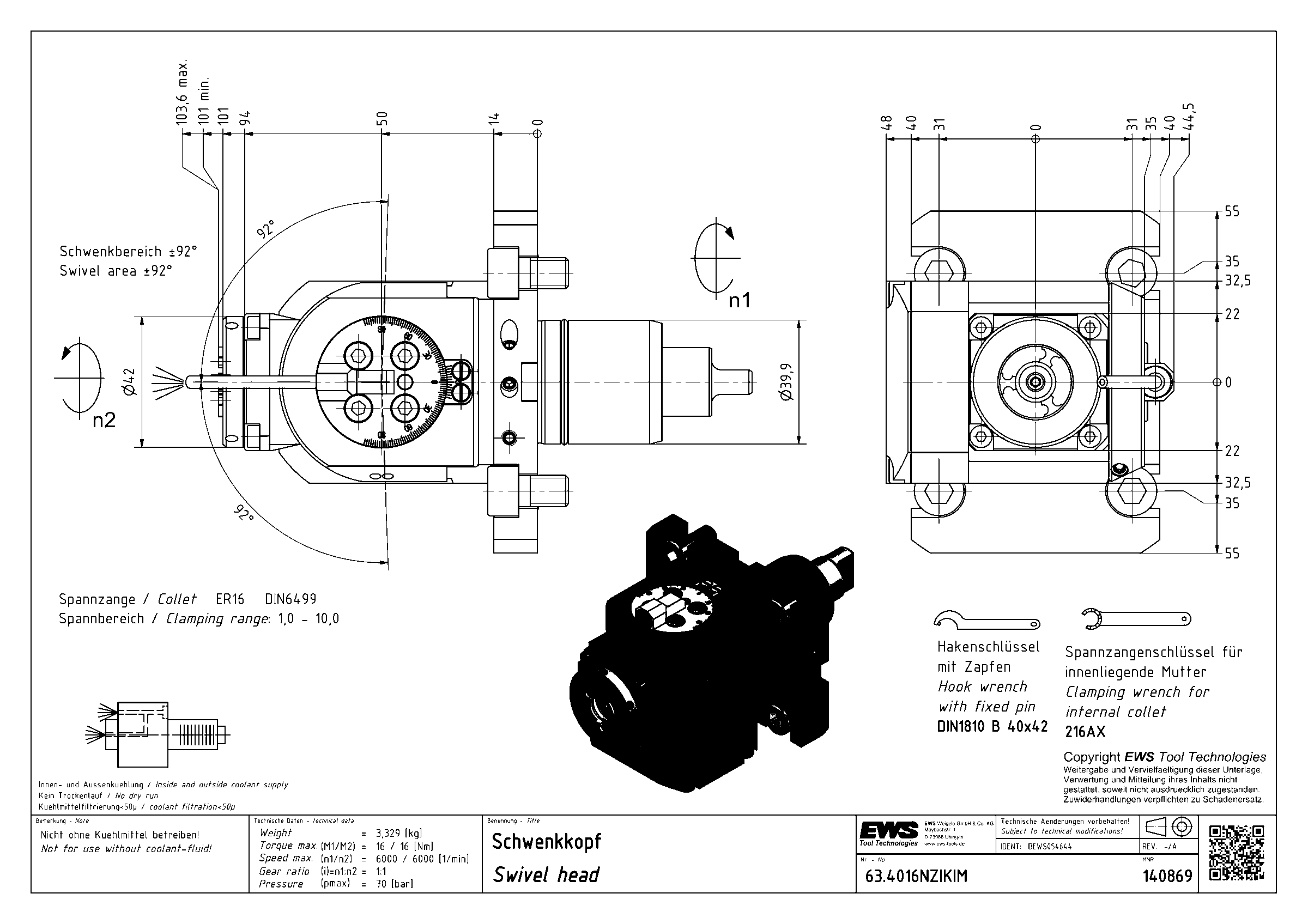

Головка приводная поворотная EWS 63.4016NZIKIM, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 50 мм |
| Масса | 3,329 кг |
| Общая длина | 170 мм |
| Ширина | 65 мм |
| Заказной номер EWS | 140869 |
| Радиальная высота | 35 мм |
| Радиальная ширина | 32,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.4016NZIKIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 50 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.55.416LT2000V16IKIM | 55,4 | BMT55 Okuma | цанга ER16 | 1:1 | — | — | |
| 63.55.416LT2000V16IM | 55,4 | BMT55 Okuma | цанга ER16 | 1:1 | 50 | 203 | |
| 63.3225SL200BMT | 32 | BMT32E | цанга ER25 | 1,14:1 | 36 | 227 | |
| 63.3225SL200BMTIKD | 32 | BMT32E | цанга ER25 | 1,14:1 | 48 | 237,6 | |
| 63.4016NZIKIM | 40 | BMT40 DMG Mori | цанга ER16 | 1:1 | 50 | 170 | Текущая |
| 63.4016NZIM | 40 | BMT40 DMG Mori | цанга ER16 | 1:1 | 50 | 170 | |
| 63.4416NTY3IKIM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4416NTY3IM | 44 | BMT44 | цанга ER16 | 1:1 | 48 | 190 | |
| 63.4516TC600IKIM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | |
| 63.4516TC600IM | 45 | BMT45 | цанга ER16 | 1:1 | 54 | 177,3 | |
| 63.5516LTW10I1 | 55 | BMT55C | цанга ER16 | 1:2 | 71 | 227,5 | |
| 63.5516VL2FIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 185 |
Совместимость
Связанные позиции по данным производителя — 41 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.4016NZIKIM.
Цанги38
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 40X42Ключ крючковый с носиком EWS DIN1810 B - 40X42, для гаек с радиальными отверстиями
Гайки цанговые1
- 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
