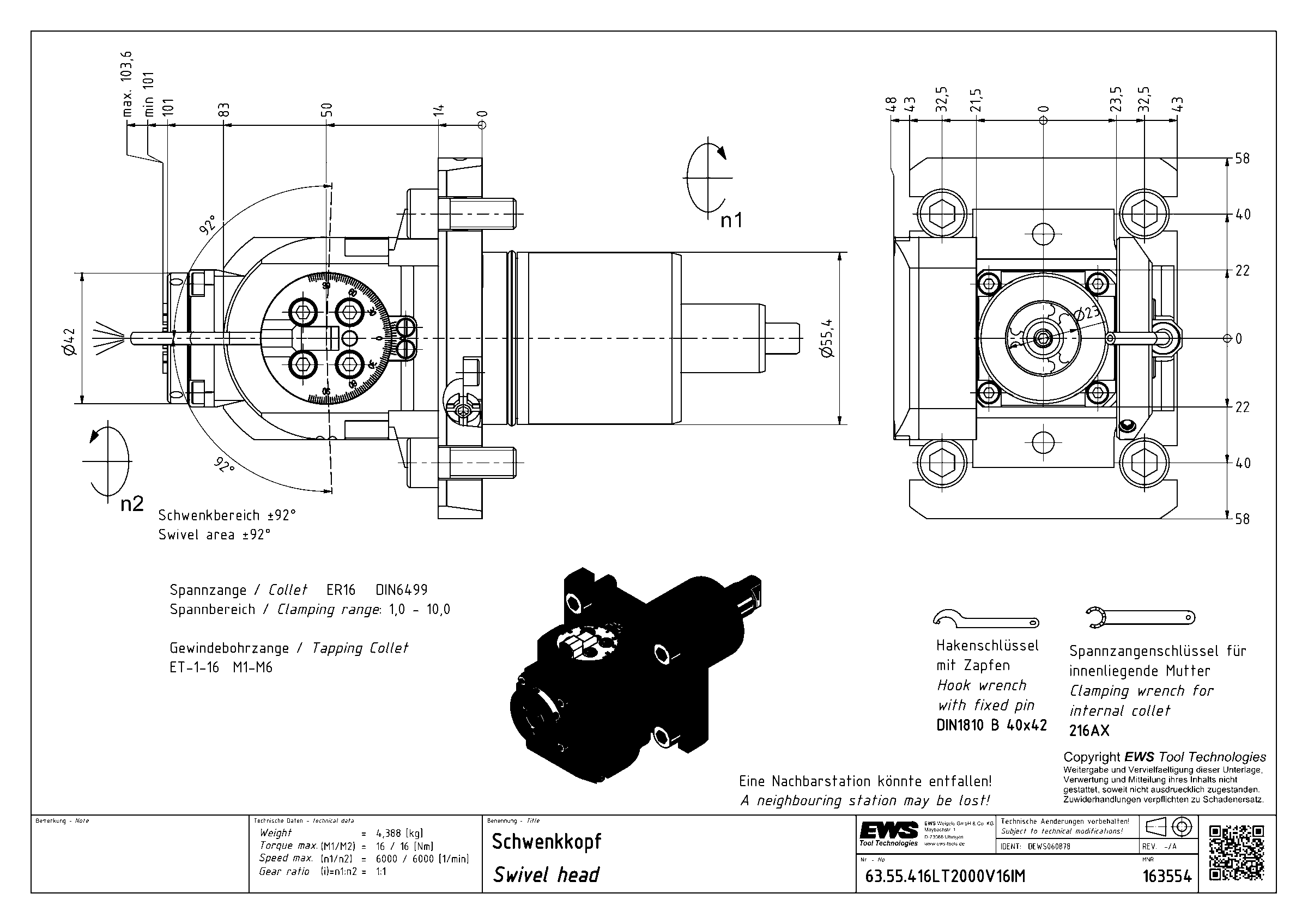

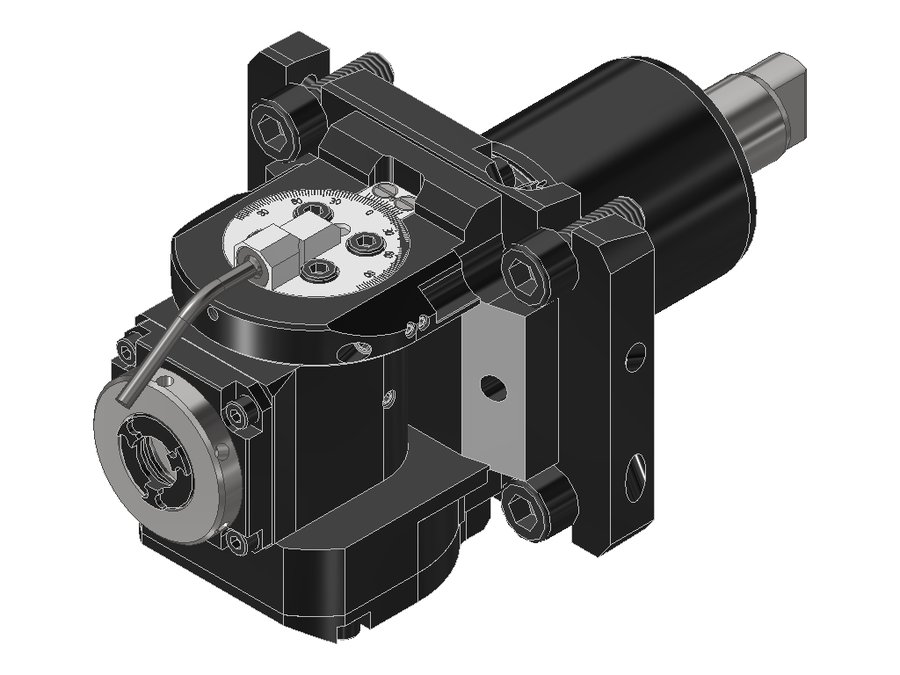

Головка приводная поворотная EWS 63.55.416LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Головки приводные поворотные EWS для BMT · арт. 63.55.416LT2000V16IM

Головка приводная поворотная EWS 63.55.416LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаSZD01600295
Размер цангиER16
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментацанга ER16
Функциональная длина50 мм
Масса4,388 кг
Общая длина203 мм
Ширина65 мм
Заказной номер EWS163554
Радиальная высота42 мм
Радиальная ширина32,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент16 Н·м
Функциональная ширина0 мм

Другие типоразмеры серии

Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.55.416LT2000V16IKIM55,4BMT55 Okumaцанга ER161:1——
63.55.416LT2000V16IM55,4BMT55 Okumaцанга ER161:150203Текущая
63.3225SL200BMT32BMT32Eцанга ER251,14:136227
63.3225SL200BMTIKD32BMT32Eцанга ER251,14:148237,6
63.4016NZIKIM40BMT40 DMG Moriцанга ER161:150170
63.4016NZIM40BMT40 DMG Moriцанга ER161:150170
63.4416NTY3IKIM44BMT44цанга ER161:148190
63.4416NTY3IM44BMT44цанга ER161:148190
63.4516TC600IKIM45BMT45цанга ER161:154177,3
63.4516TC600IM45BMT45цанга ER161:154177,3
63.5516LTW10I155BMT55Cцанга ER161:271227,5
63.5516VL2FIKDIM55BMT55цанга ER161:151185
Показать ещё · всего в серии 47

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.55.416LT2000V16IM.

Ключи и отвёртки2

  • 216AXКлюч для зажимной гайки EWS 216AX
  • DIN1810 B - 40X42Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 40X42

Гайки цанговые1

  • 116AXГайка зажимная внутренняя ER (IM) EWS 116AX
