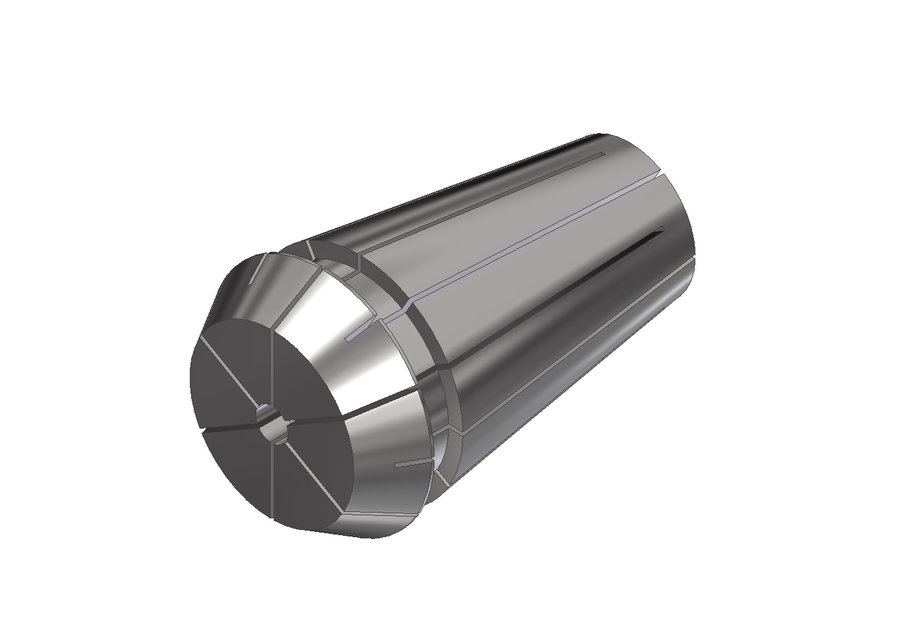

Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
EWS · Цанги ER EWS · арт. 160 426E UP-Ø 2,5

Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм

Код интерфейса станкаSZD01600295
Код интерфейса инструментаZYL00250115

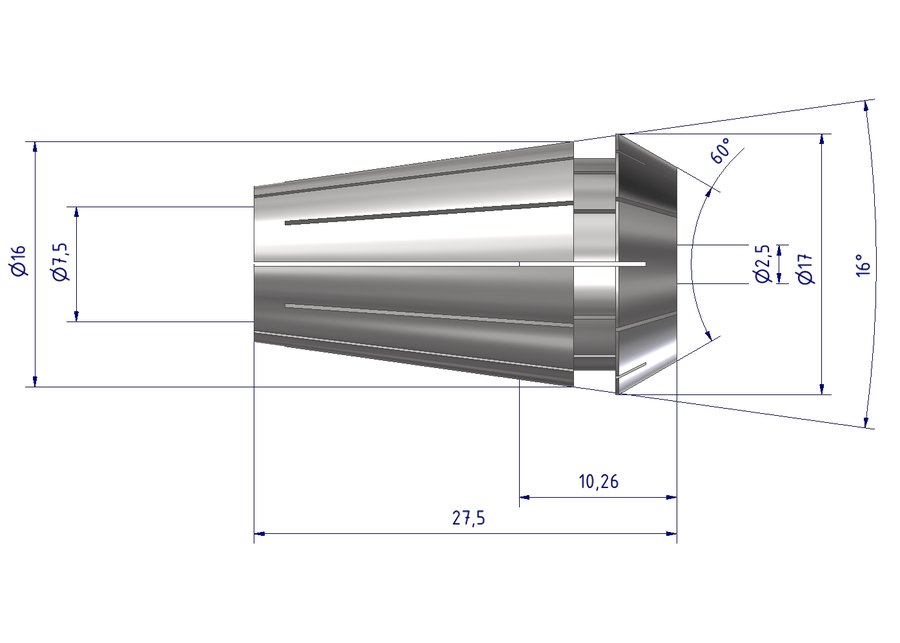

Размер цангиER16
Диаметр буртика17 мм
Вылет LPR4 мм
Масса0,024 кг
Общая длина27,5 мм
Заказной номер EWSW110670
СтандартDIN ISO 15488

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Цанги ER EWS — 74 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Цанги.

АртикулВылет LPR, ммМасса, кгОбщая длина, ммВ список
160 426E UP-Ø 140,02427,5
160 426E UP-Ø 1,540,02427,5
160 426E UP-Ø 240,02427,5
160 426E UP-Ø 2,540,02427,5Текущая
160 426E UP-Ø 340,02427,5
160 426E UP-Ø 3,540,02327,5
160 426E UP-Ø 440,02327,5
160 426E UP-Ø 4,540,02327,5
160 426E UP-Ø 540,02427,5
160 426E UP-Ø 5,540,02327,5
160 426E UP-Ø 640,02227,5
160 426E UP-Ø 6,540,02127,5
Показать ещё · всего в серии 74

Совместимость

Связанные позиции по данным производителя — 48 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 160 426E UP-Ø 2,5 указан производителем как подходящий.

Инструмент приводной34

  • 40.16165480ZГоловка приводная осевая сверлильно-фрезерная EWS 40.16165480Z, хвостовик Ø16, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516ABCRLI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516ABCRLIKI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516ABCRLIKI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLI1WIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLIKI1VIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1VIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.2516G200RLIKI1WIMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.2516G200RLIKI1WIM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.20165480RI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480RI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.20165480ZRI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.20165480ZRI1IM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 50.25165480RLI1IMГоловка приводная осевая сверлильно-фрезерная со смещением EWS 50.25165480RLI1IM, хвостовик Ø25, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 60.3816BNA1809IKI1IMГоловка приводная радиальная сверлильно-фрезерная EWS 60.3816BNA1809IKI1IM, хвостовик Ø38, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55.416LT2000V16IKIMГоловка приводная поворотная EWS 63.55.416LT2000V16IKIM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55.416LT2000V16IMГоловка приводная поворотная EWS 63.55.416LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.2016C100RLWIMГоловка приводная поворотная EWS 63.2016C100RLWIM, хвостовик Ø20, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.3016CTXIKDI1IMГоловка приводная поворотная EWS 63.3016CTXIKDI1IM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.3016CTXIKDIMГоловка приводная поворотная EWS 63.3016CTXIKDIM, хвостовик Ø30, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016NZIKIMГоловка приводная поворотная EWS 63.4016NZIKIM, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016NZIMГоловка приводная поворотная EWS 63.4016NZIM, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4016VL3I1Головка приводная поворотная EWS 63.4016VL3I1, хвостовик Ø40, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4416NTY3IKIMГоловка приводная поворотная EWS 63.4416NTY3IKIM, хвостовик Ø44, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4416NTY3IMГоловка приводная поворотная EWS 63.4416NTY3IM, хвостовик Ø44, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4516TC600IKIMГоловка приводная поворотная EWS 63.4516TC600IKIM, хвостовик Ø45, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.4516TC600IMГоловка приводная поворотная EWS 63.4516TC600IM, хвостовик Ø45, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516LTW10I1Головка приводная поворотная EWS 63.5516LTW10I1, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL2FIKDIMГоловка приводная поворотная EWS 63.5516VL2FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL2FIMГоловка приводная поворотная EWS 63.5516VL2FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL4FIKDIMГоловка приводная поворотная EWS 63.5516VL4FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VL4FIMГоловка приводная поворотная EWS 63.5516VL4FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VLHP2FIKDIMГоловка приводная поворотная EWS 63.5516VLHP2FIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.5516VLHP2FIMГоловка приводная поворотная EWS 63.5516VLHP2FIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.6816QSMBMTIKIMГоловка приводная поворотная EWS 63.6816QSMBMTIKIM, хвостовик Ø68, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.6816QSMBMTIMГоловка приводная поворотная EWS 63.6816QSMBMTIM, хвостовик Ø68, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55161809PFIKDIMГоловка приводная поворотная EWS 63.55161809PFIKDIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 63.55161809PFIMГоловка приводная поворотная EWS 63.55161809PFIM, хвостовик Ø55, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 80.16165480ZRГоловка приводная радиальная сверлильно-фрезерная со смещением EWS 80.16165480ZR, хвостовик Ø16, под цанги ER16 (Ø1–10 мм), код 160 426E

Инструмент статический12

  • 31.1616Державка цанговая EWS 31.1616, хвостовик Ø16, под цанги, код 160 426E
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
  • 31.VX316IML14Державка цанговая EWS 31.VX316IML14, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L25Державка цанговая EWS 31.VX316L25, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX316L50MMДержавка цанговая EWS 31.VX316L50MM, система EWS Varia VX3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP316L25Державка цанговая EWS 31.VXP316L25, система EWS Varia VXP3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP316L50MMДержавка цанговая EWS 31.VXP316L50MM, система EWS Varia VXP3, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP416L30Державка цанговая EWS 31.VXP416L30, система EWS Varia VXP4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VXP416L50Державка цанговая EWS 31.VXP416L50, система EWS Varia VXP4, под цанги ER16 (Ø1–10 мм), код 160 426E

Адаптеры с хвостовиком по DIN 698712

  • 31.HSK50AR25L100Оправка для концевых фрез с каналами СОЖ EWS 31.HSK50AR25L100, SK50A, ER25, вылет LPR 100 мм
  • 31.SK30Z16L60Патрон цанговый ER с мини-гайкой EWS 31.SK30Z16L60, SK30, ER16, вылет LPR 60 мм
