EWS · Головки приводные поворотные EWS для BMT · арт. 63.6525VT4FIKD

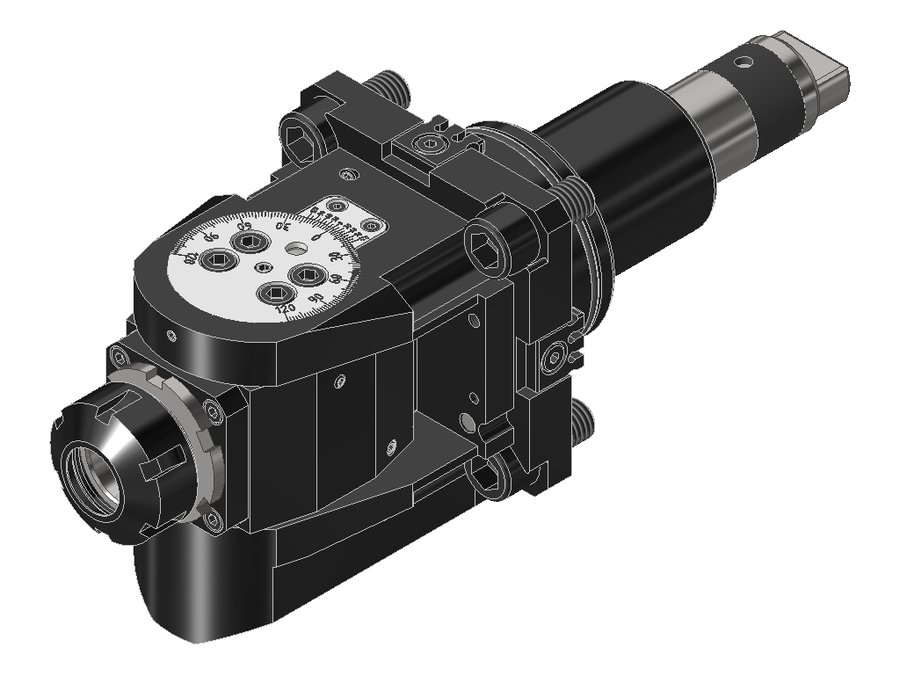

Головка приводная поворотная EWS 63.6525VT4FIKD, хвостовик Ø65, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Масса | 7,583 кг |
| Общая длина | 275 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 229283 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.6520TW20 | 65 | BMT65B | цанга ER20 | 1:1 | 53 | 226,5 | |
| 63.6525VL6F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 232 | |
| 63.6525VL6FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 245 | |
| 63.6525VLHP6F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 217 | |
| 63.6525VLHP6FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 230 | |
| 63.6525VT4F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 262 | |
| 63.6525VT4FIKD | 65 | BMT65 | цанга ER25 | 1:1 | 70 | 275 | Текущая |
| 63.6816QSMBMTIKIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.6816QSMBMTIM | 68 | BMT68 Mazak | цанга ER16 | 1:1 | 44 | 185 | |
| 63.7532VL8IKD | 75 | BMT75 | цанга ER32 | 1:1 | 82 | 271 | |
| 63.8032QSMBMT | 80 | BMT80 Mazak | цанга ER32 | 1:1 | 72 | 242 | |
| 63.55161809PFIKDIM | 55 | BMT55 | цанга ER16 | 1:1 | 51 | 206 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.6525VT4FIKD.
Ключи и отвёртки2
- 225Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 45X50
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
