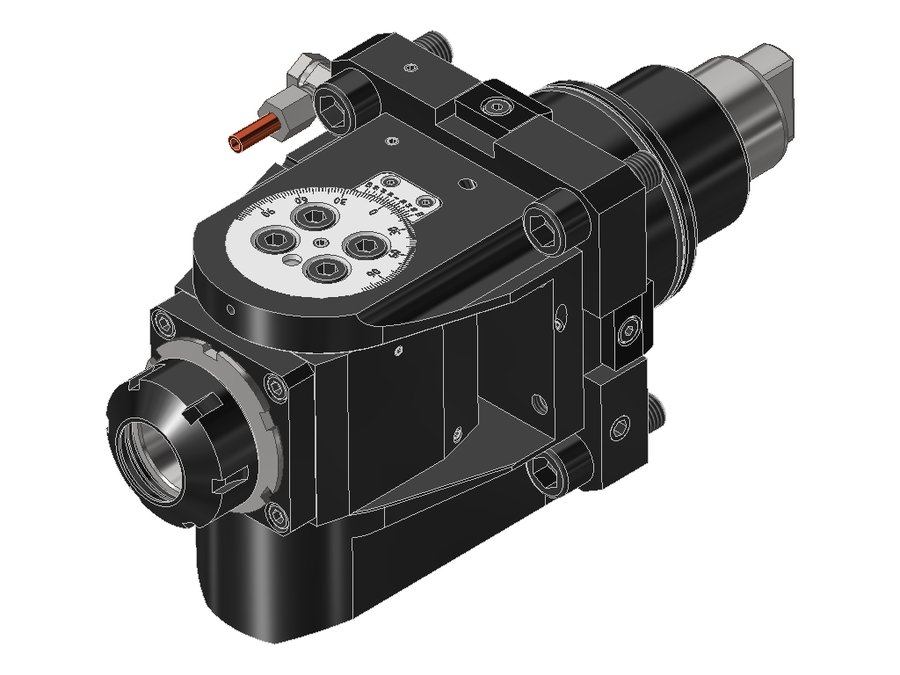

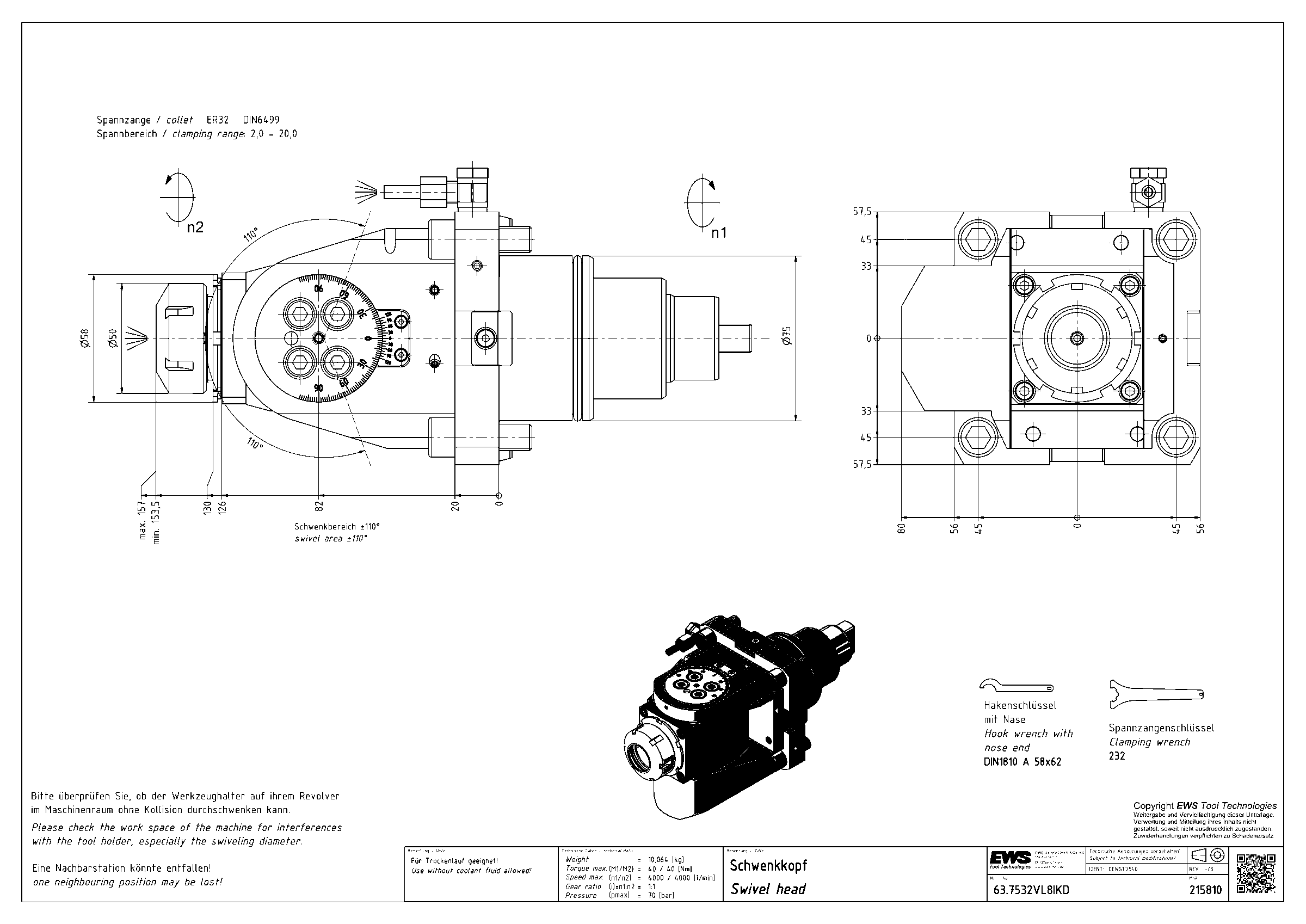

Головка приводная поворотная EWS 63.7532VL8IKD, хвостовик Ø75, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные поворотные EWS, присоединение к станку BMT · арт. 63.7532VL8IKD

Головка приводная поворотная EWS 63.7532VL8IKD, хвостовик Ø75, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениенейтральное
Присоединение к станкуBMT75
Присоединение инструментацанга ER32
Функциональная длина82 мм
Масса10,064 кг
Общая длина271 мм
Ширина100 мм
Заказной номер EWS215810
Радиальная высота44 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент40 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.7532VL8IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.6525VLHP6F65BMT65цанга ER251:158217
63.6525VLHP6FIKD65BMT65цанга ER251:170230
63.6525VT4F65BMT65цанга ER251:158262
63.6525VT4FIKD65BMT65цанга ER251:170275
63.6816QSMBMTIKIM68BMT68 Mazakцанга ER161:144185
63.6816QSMBMTIM68BMT68 Mazakцанга ER161:144185
63.7532VL8IKD75BMT75цанга ER321:182271Текущая
63.8032QSMBMT80BMT80 Mazakцанга ER321:172242
63.55161809PFIKDIM55BMT55цанга ER161:151206
63.55161809PFIM55BMT55цанга ER161:151206
63.65251809MT110F65BMT65цанга ER251:158213
63.65251809MT110FIKD65BMT65цанга ER251:170226

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.7532VL8IKD.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
