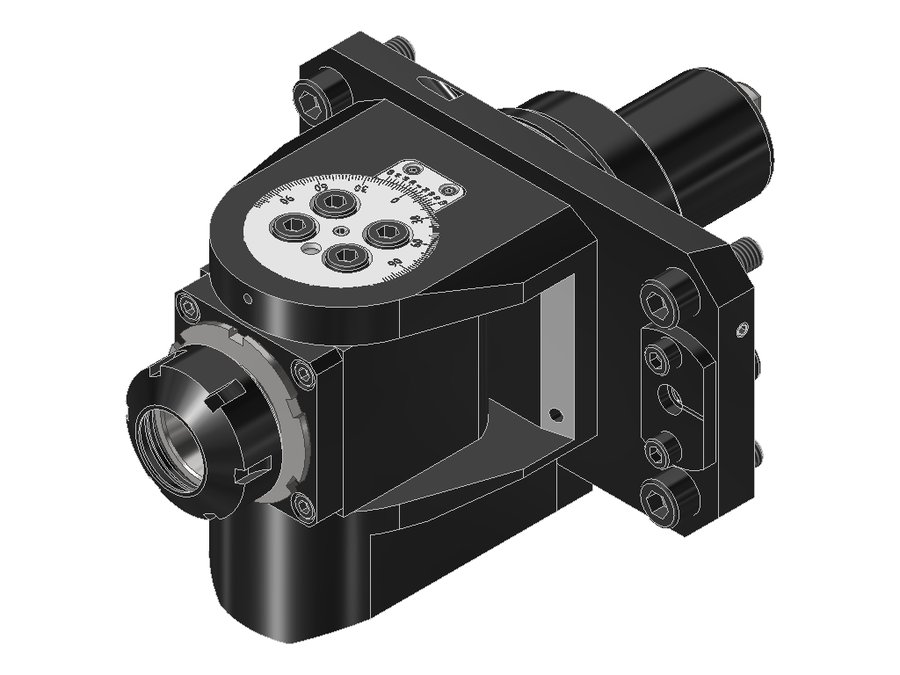

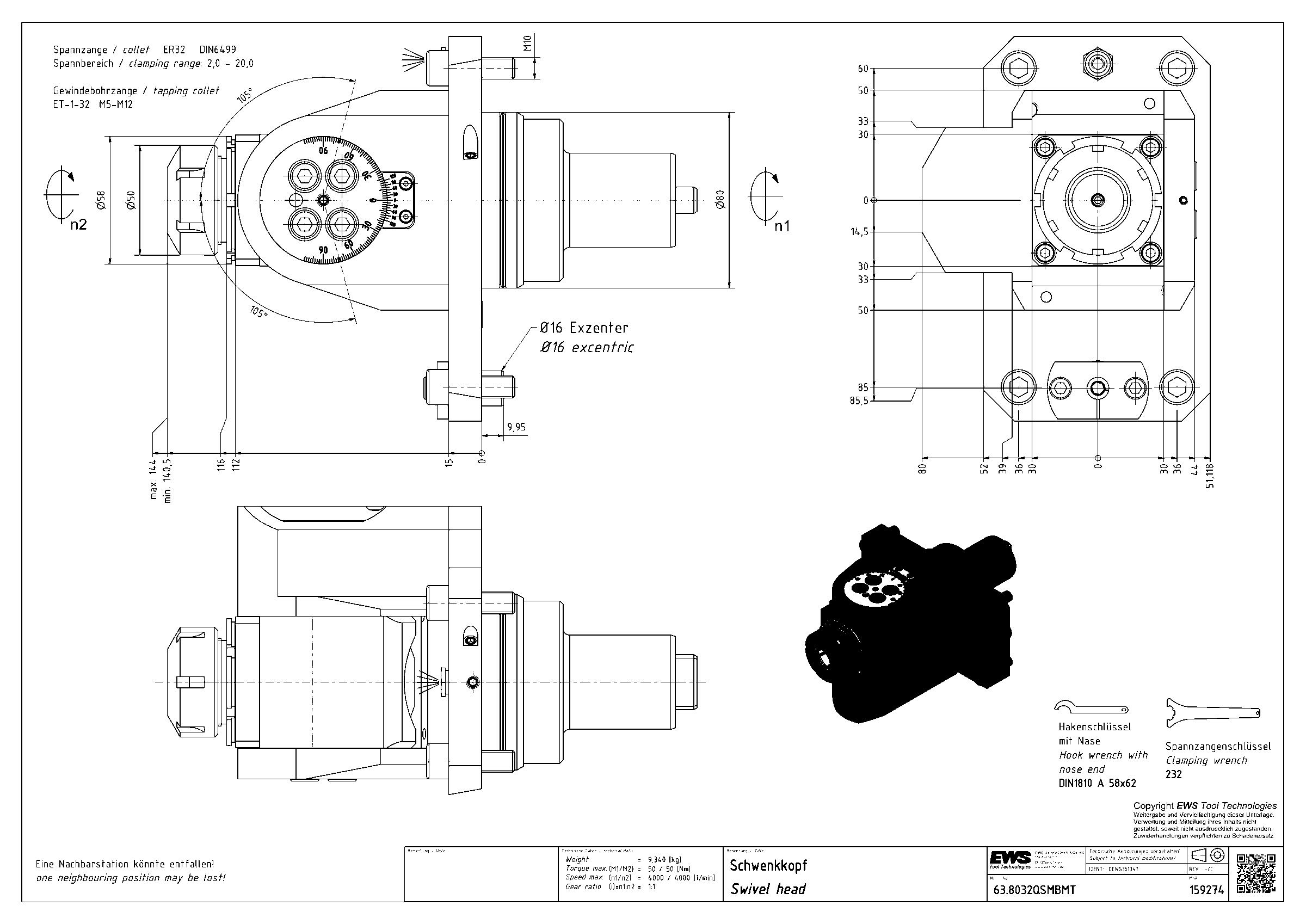

Головка приводная поворотная EWS 63.8032QSMBMT, хвостовик Ø80, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные поворотные EWS, присоединение к станку BMT · арт. 63.8032QSMBMT

Головка приводная поворотная EWS 63.8032QSMBMT, хвостовик Ø80, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениенейтральное
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER32
Функциональная длина72 мм
Масса9,34 кг
Общая длина242 мм
Ширина100 мм
Заказной номер EWS159274
Радиальная высота44 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.8032QSMBMT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.6525VLHP6FIKD65BMT65цанга ER251:170230
63.6525VT4F65BMT65цанга ER251:158262
63.6525VT4FIKD65BMT65цанга ER251:170275
63.6816QSMBMTIKIM68BMT68 Mazakцанга ER161:144185
63.6816QSMBMTIM68BMT68 Mazakцанга ER161:144185
63.7532VL8IKD75BMT75цанга ER321:182271
63.8032QSMBMT80BMT80 Mazakцанга ER321:172242Текущая
63.55161809PFIKDIM55BMT55цанга ER161:151206
63.55161809PFIM55BMT55цанга ER161:151206
63.65251809MT110F65BMT65цанга ER251:158213
63.65251809MT110FIKD65BMT65цанга ER251:170226
63.65251809PF65BMT65цанга ER251:158234

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.8032QSMBMT.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1
