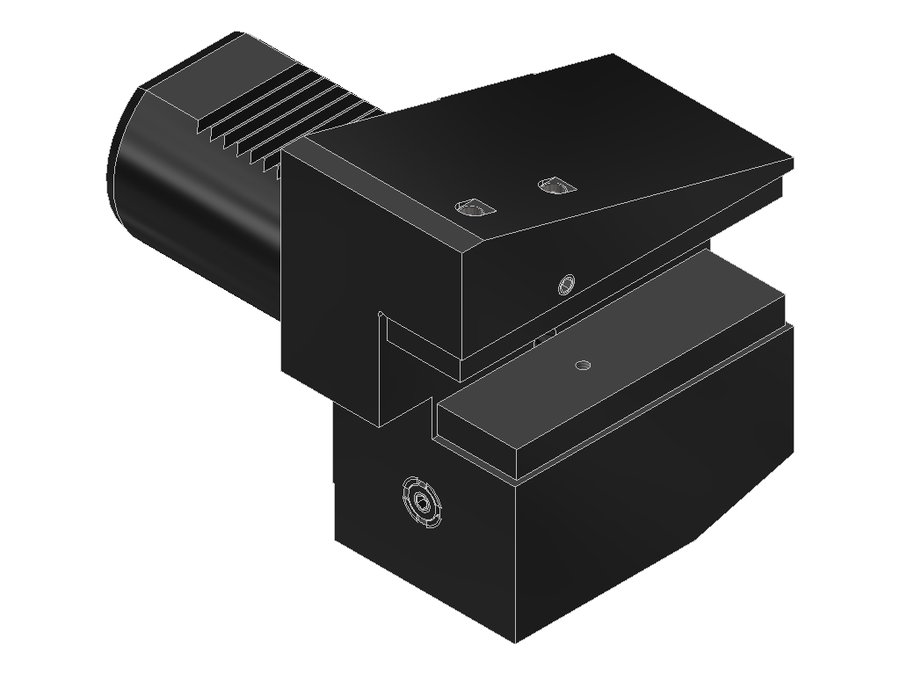

Державка токарная поперечная EWS 7.5032/25IK, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 7.5032/25IK

Державка токарная поперечная EWS 7.5032/25IK, хвостовик Ø50, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса4,31 кг
Высота110 мм
Общая длина133 мм
Ширина100 мм
Заказной номер EWS236916
Радиальная высота60 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 7.5032/25IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, перевёрнутая, форма B4

Токарная державка по DIN 69880/ISO 10889, левого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
7.4025/20VDI40хвостовик 25x25402244107
7.4025IKVDI40хвостовик 25x25402244107
7.5032/25VDI50хвостовик 32x32503055133
7.5032/25IKVDI50хвостовик 32x32503055133Текущая
7.6032/25VDI60хвостовик 32x32603060154
8.30C3X41Z20VDI30PSC 3230———
8.40C4X51Z40VDI40PSC 40405175138
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 7.5032/25IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
