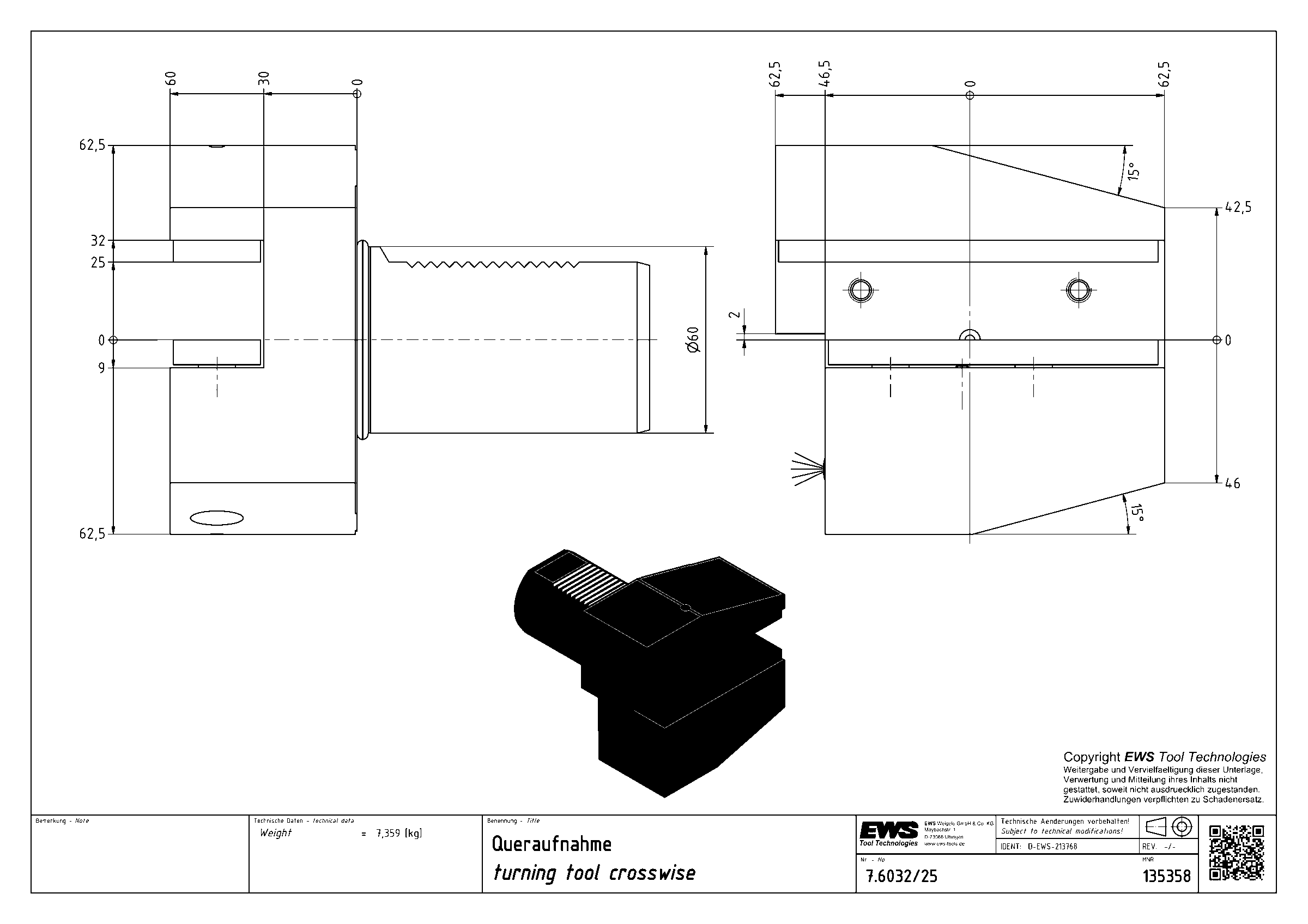

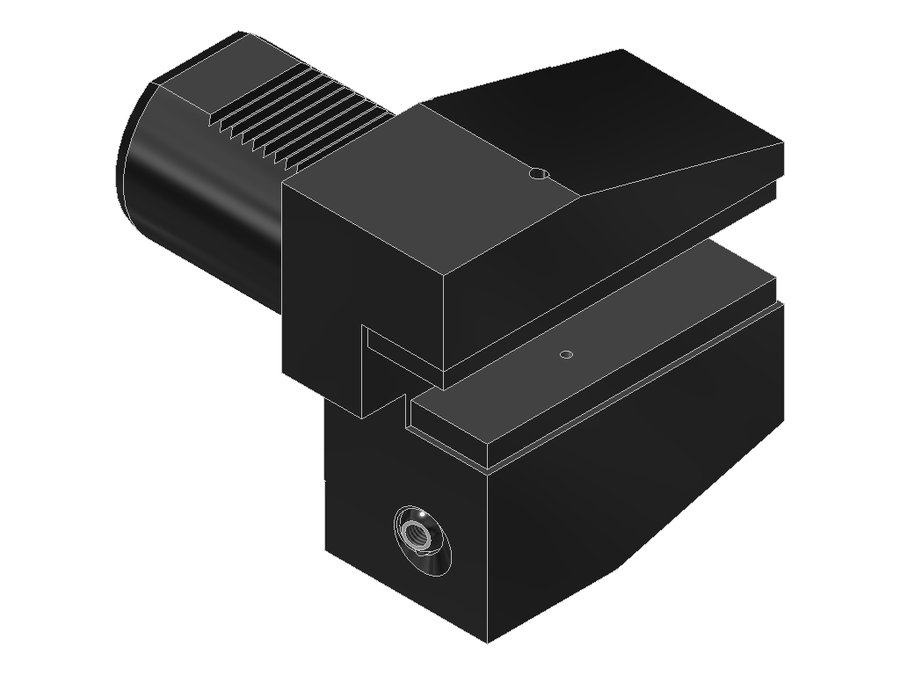

Державка токарная поперечная EWS 7.6032/25, хвостовик Ø60, сечение 32×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 7.6032/25

Державка токарная поперечная EWS 7.6032/25, хвостовик Ø60, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV06000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR60 мм
Масса7,359 кг
Высота125 мм
Общая длина154 мм
Ширина125 мм
Заказной номер EWS135358
Радиальная высота62,5 мм
Радиальная ширина62,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 7.6032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, перевёрнутая, форма B4

Токарная державка по DIN 69880/ISO 10889, левого исполнения, перевёрнутая, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
7.4025/20VDI40хвостовик 25x25402244107
7.4025IKVDI40хвостовик 25x25402244107
7.5032/25VDI50хвостовик 32x32503055133
7.5032/25IKVDI50хвостовик 32x32503055133
7.6032/25VDI60хвостовик 32x32603060154Текущая
8.30C3X41Z20VDI30PSC 3230———
8.40C4X51Z40VDI40PSC 40405175138
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 7.6032/25.

Документы по позиции

Для этой позиции документы пока не привязаны.
