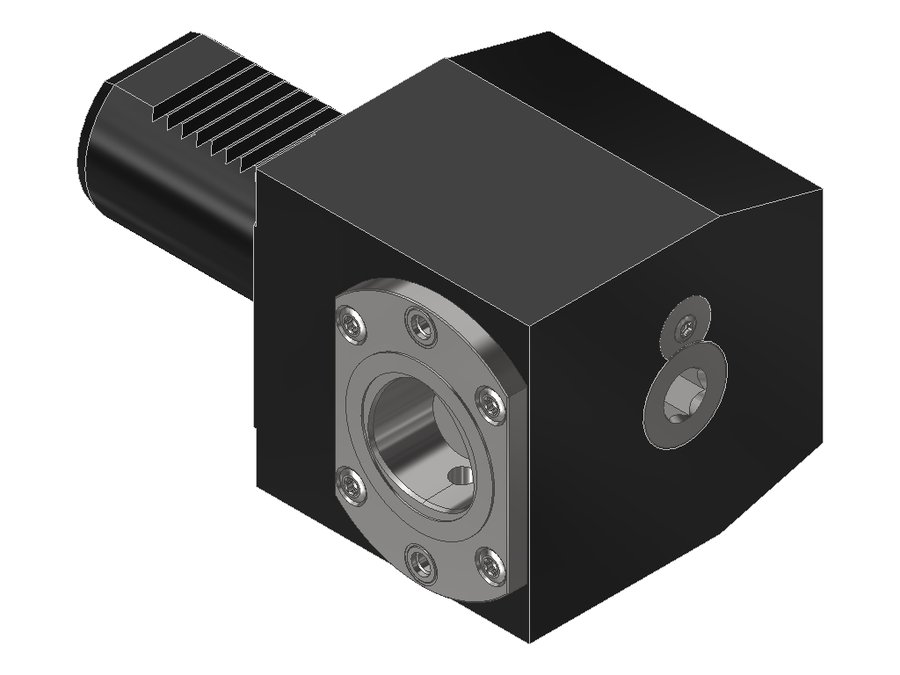

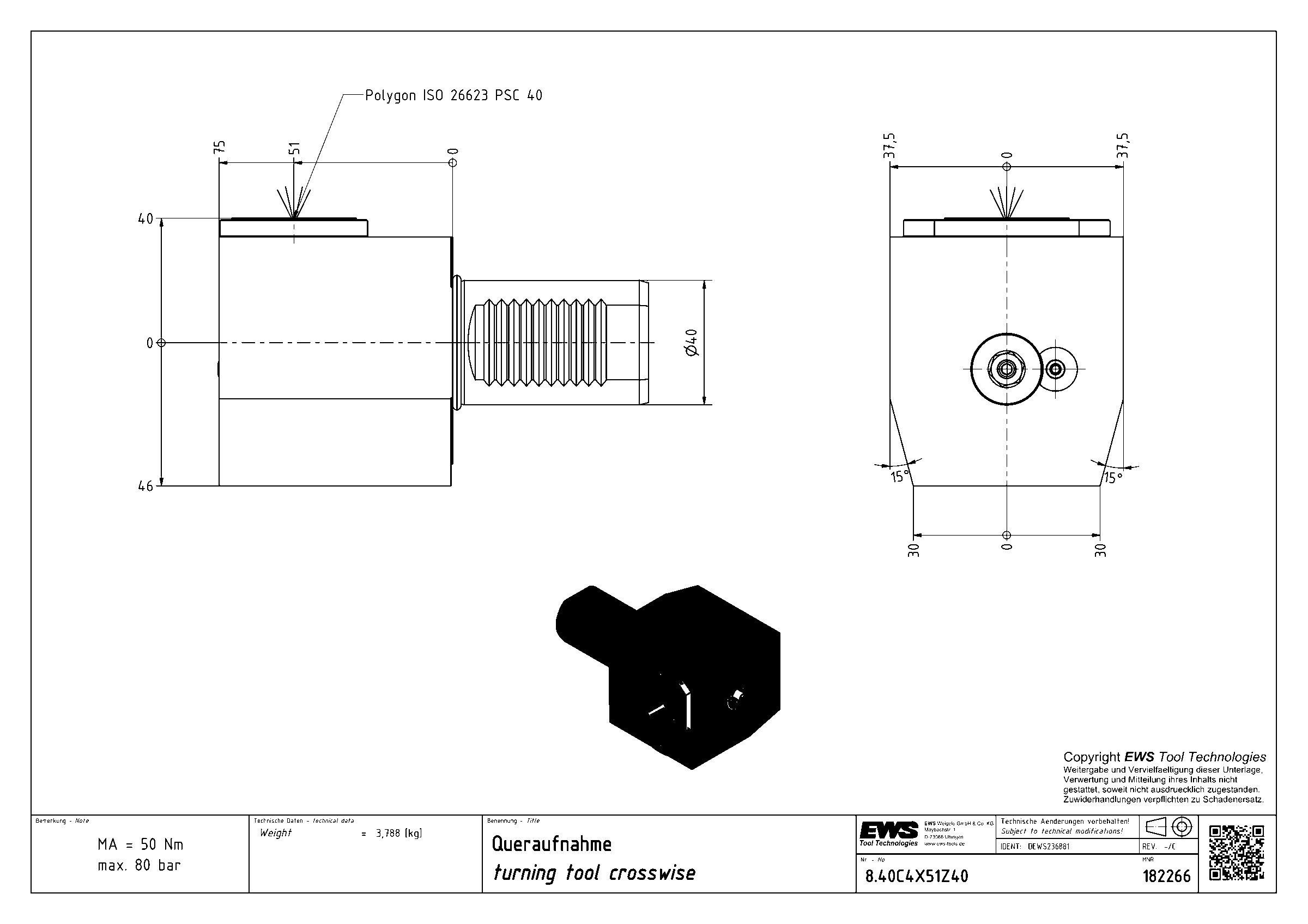

Державка токарная поперечная EWS 8.40C4X51Z40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 8.40C4X51Z40

Державка токарная поперечная EWS 8.40C4X51Z40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина51 мм
Вылет LPR75 мм
Масса3,788 кг
Высота75 мм
Общая длина138 мм
Ширина86 мм
Заказной номер EWS182266
Радиальная ширина46 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.40C4X51Z40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
7.4025/20VDI40хвостовик 25x25402244107
7.4025IKVDI40хвостовик 25x25402244107
7.5032/25VDI50хвостовик 32x32503055133
7.5032/25IKVDI50хвостовик 32x32503055133
7.6032/25VDI60хвостовик 32x32603060154
8.30C3X41Z20VDI30PSC 3230———
8.40C4X51Z40VDI40PSC 40405175138Текущая
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107
