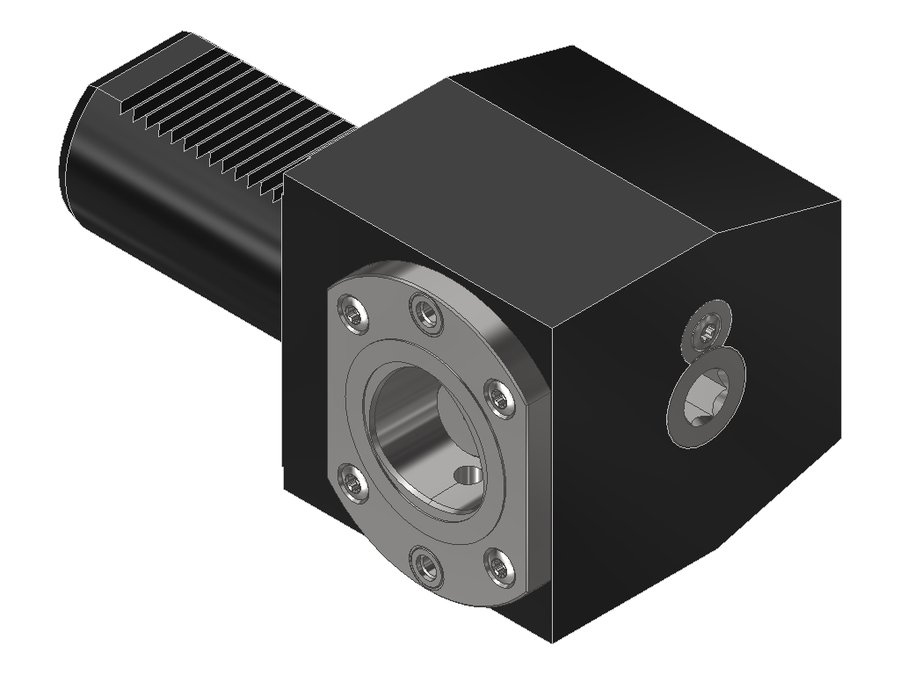

Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 8.30C3X41Z20

Державка токарная поперечная EWS 8.30C3X41Z20, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS03200195
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментаPSC 32
Масса0,541 кг
Заказной номер EWSS00352

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 8.30C3X41Z20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка поперечная левая, форма B2

Токарная державка по DIN 69880/ISO 10889, левого исполнения, для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 32:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 35 Н·м
    • Усилие зажима 16 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
7.4025/20VDI40хвостовик 25x25402244107
7.4025IKVDI40хвостовик 25x25402244107
7.5032/25VDI50хвостовик 32x32503055133
7.5032/25IKVDI50хвостовик 32x32503055133
7.6032/25VDI60хвостовик 32x32603060154
8.30C3X41Z20VDI30PSC 3230———Текущая
8.40C4X51Z40VDI40PSC 40405175138
8.50C5X53Z40VDI50PSC 50505385163
8.60C6X53Z40VDI60PSC 63605395189
8.3020/16VDI30хвостовик 20x2030224095
8.3020IKVDI30хвостовик 20x2030224095
8.4025/20VDI40хвостовик 25x25402244107

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.30C3X41Z20.

Инструмент статический15

  • 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
  • 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
  • 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
  • 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
  • 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
  • 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
  • 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
  • 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
  • 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
  • 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Подходит к позициям

У этих позиций 8.30C3X41Z20 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
