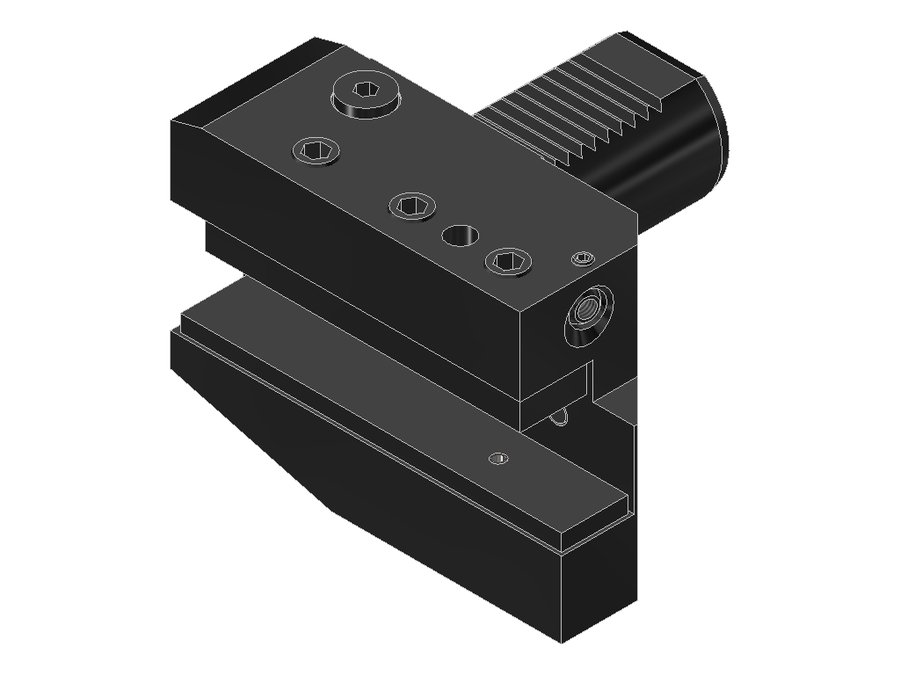

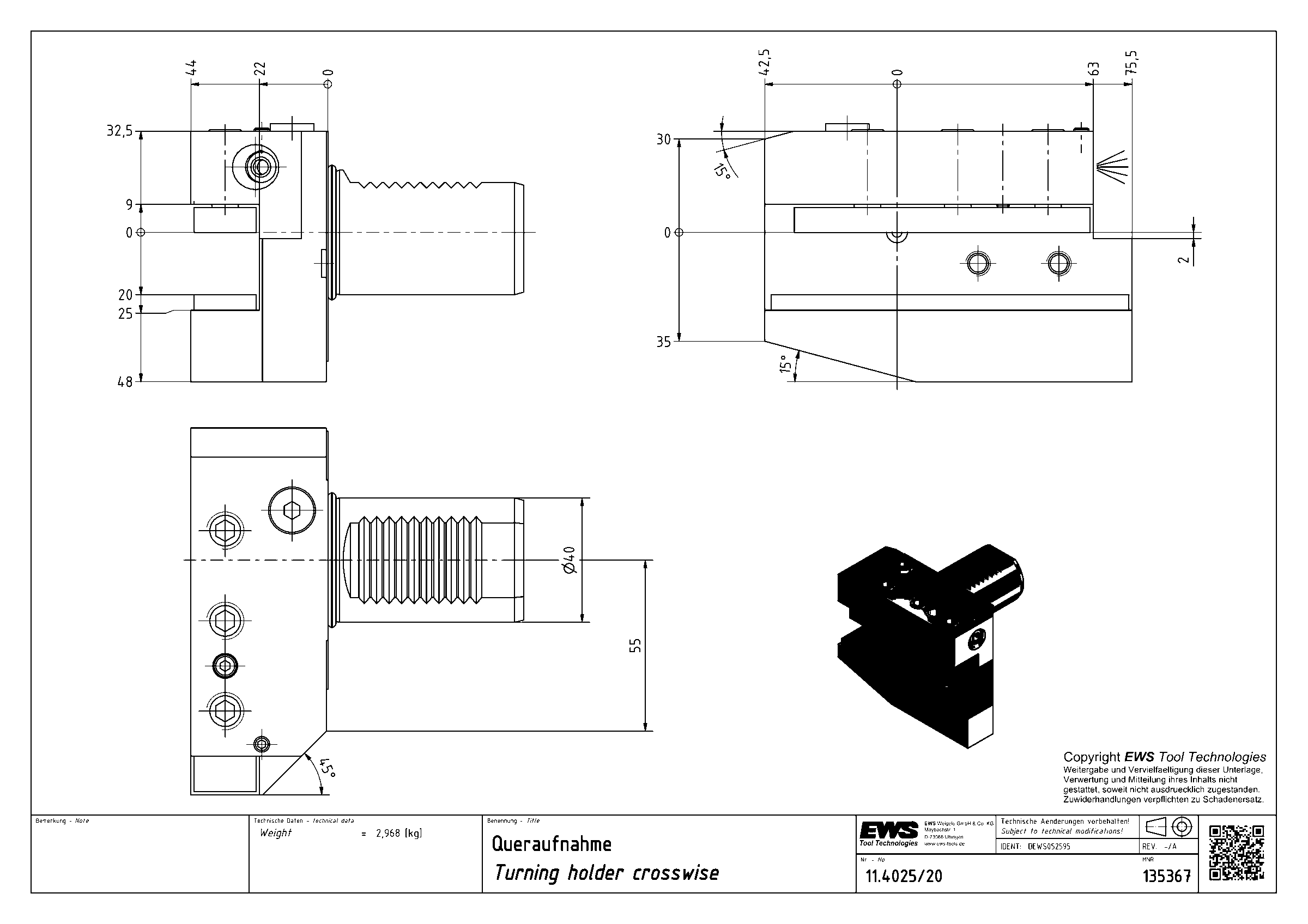

Державка токарная поперечная EWS 11.4025/20, хвостовик Ø40, сечение 25×20 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 11.4025/20

Державка токарная поперечная EWS 11.4025/20, хвостовик Ø40, сечение 25×20 мм

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаVKT25250115
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментахвостовик 25x25
Функциональная длина22 мм
Вылет LPR44 мм
Масса2,968 кг
Высота80,5 мм
Общая длина107 мм
Ширина118 мм
Заказной номер EWS135367
Радиальная высота48 мм
Радиальная ширина75,5 мм
