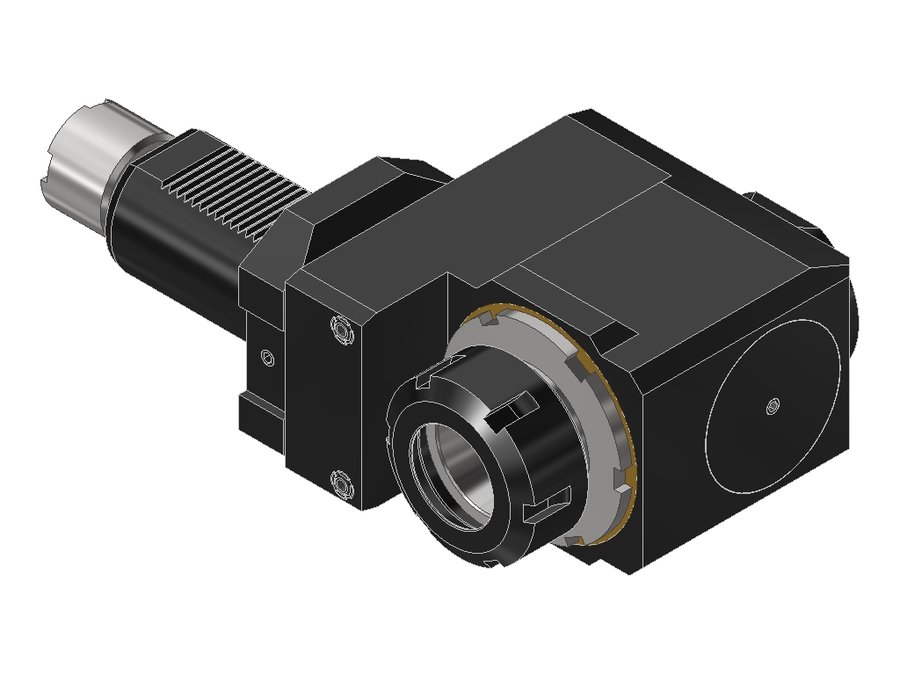

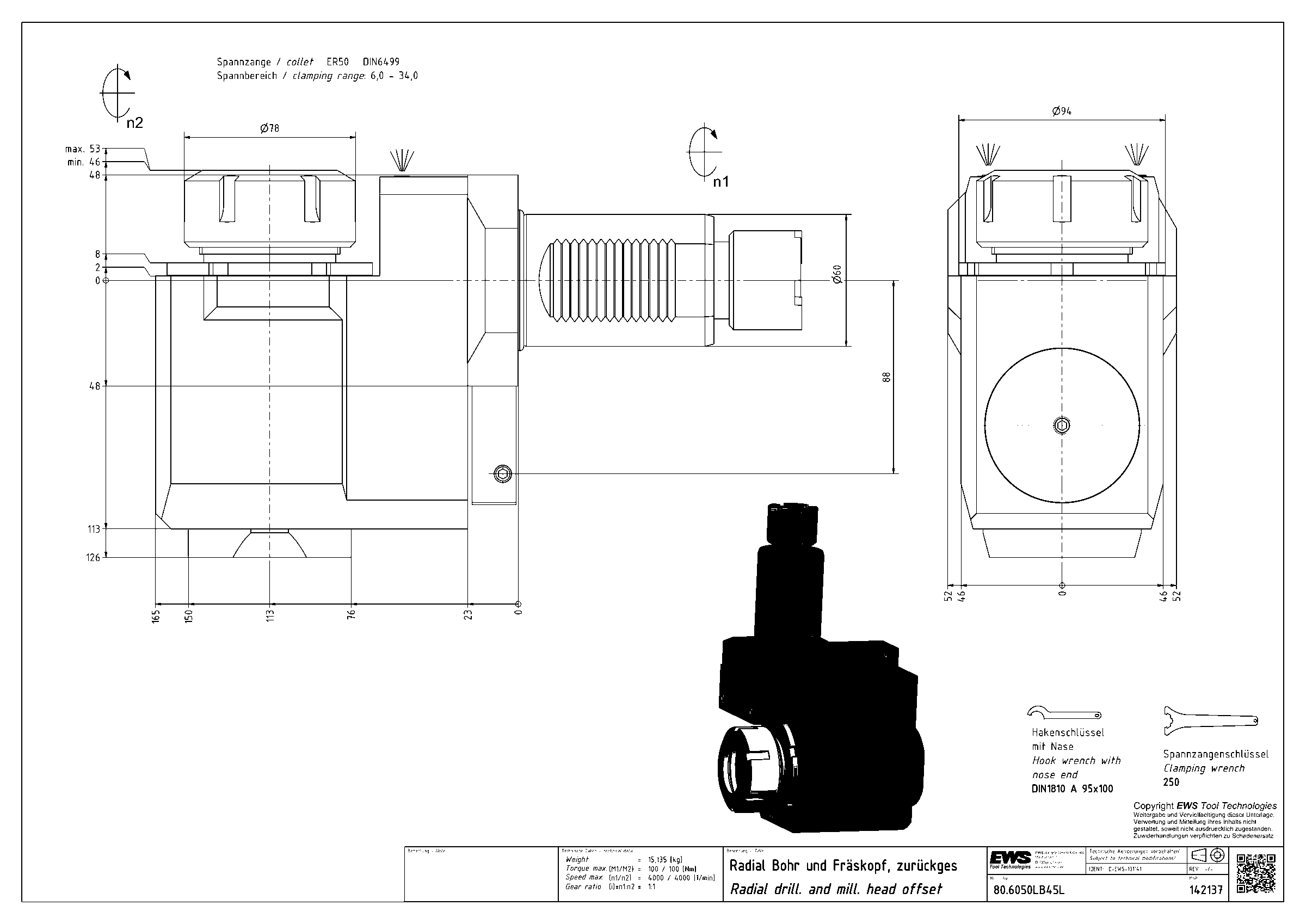

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6050LB45L, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.6050LB45L

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6050LB45L, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV06000115
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментацанга ER50
Функциональная длина113 мм
Вылет LPR165 мм
Масса15,135 кг
Высота104 мм
Общая длина294 мм
Ширина173 мм
Заказной номер EWS142137
Радиальная высота52 мм
Радиальная ширина126 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.6050LB45L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.5040LB35LIKD50VDI50цанга ER40112156261
80.5040SQT28LIKDIM50VDI50, хвостовик повёрнут на 30°цанга ER40160206291
80.5040TNA600R50VDI50цанга ER4090134239
80.5040TNA600RIKD50VDI50цанга ER4090134239
80.5040TOEMR50VDI50цанга ER40112156240
80.5040TOEMRIKD50VDI50цанга ER40112156240
80.6050LB45L60VDI60цанга ER50113165294Текущая
80.16165480ZR16VDI16цанга ER164561105,5
80.30251809LIM#0130VDI30цанга ER257096158
80.30251809RIKDIM30VDI30цанга ER2570103,5165,5
80.30251809RIM30VDI30цанга ER2570103,5165,5
80.30255482RIKDIM30VDI30цанга ER2570103,5158,5

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.6050LB45L.

Ключи и отвёртки3

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 95X100Ключ крючковый с носиком EWS DIN1810 A - 95X100, для гаек с наружной резьбой

Гайки цанговые1
