Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.68VX4DQSMGSPBMT#01, хвостовик Ø68, система EWS Varia VX4
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.68VX4DQSMGSPBMT#01

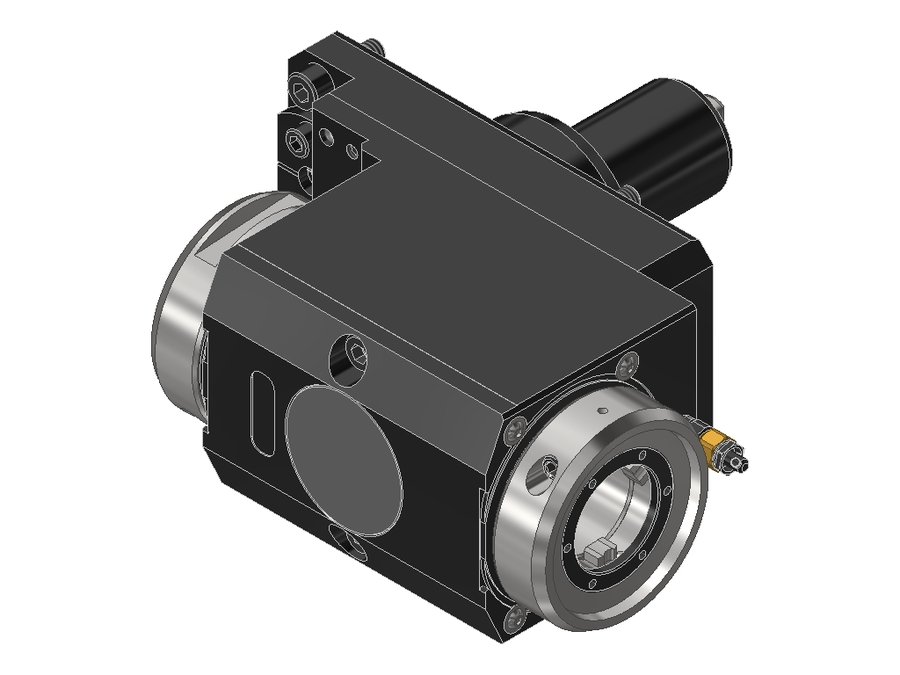

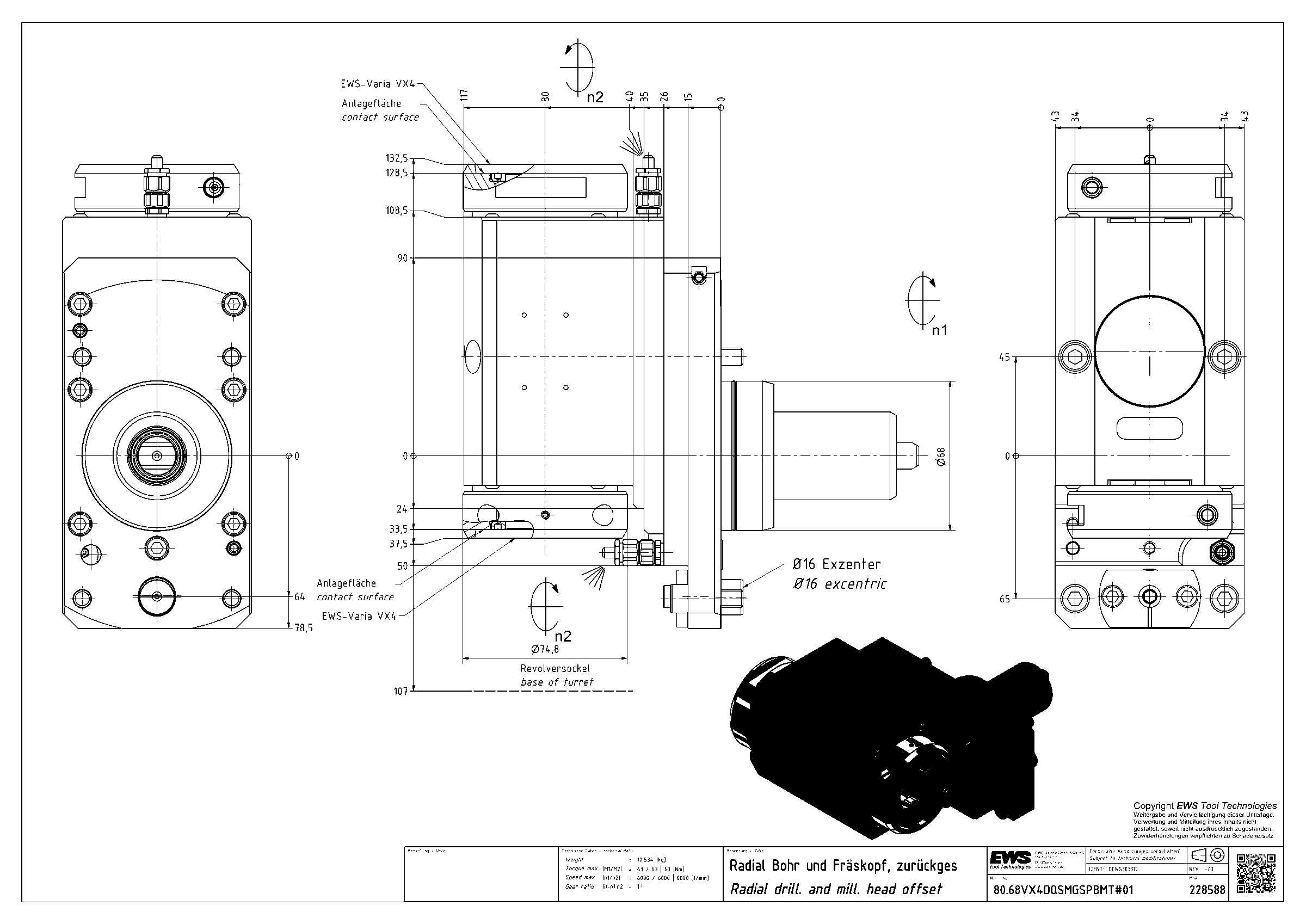

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.68VX4DQSMGSPBMT#01, хвостовик Ø68, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR117 мм
Масса10,534 кг
Высота86 мм
Общая длина207 мм
Заказной номер EWS228588
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина128,5 мм
