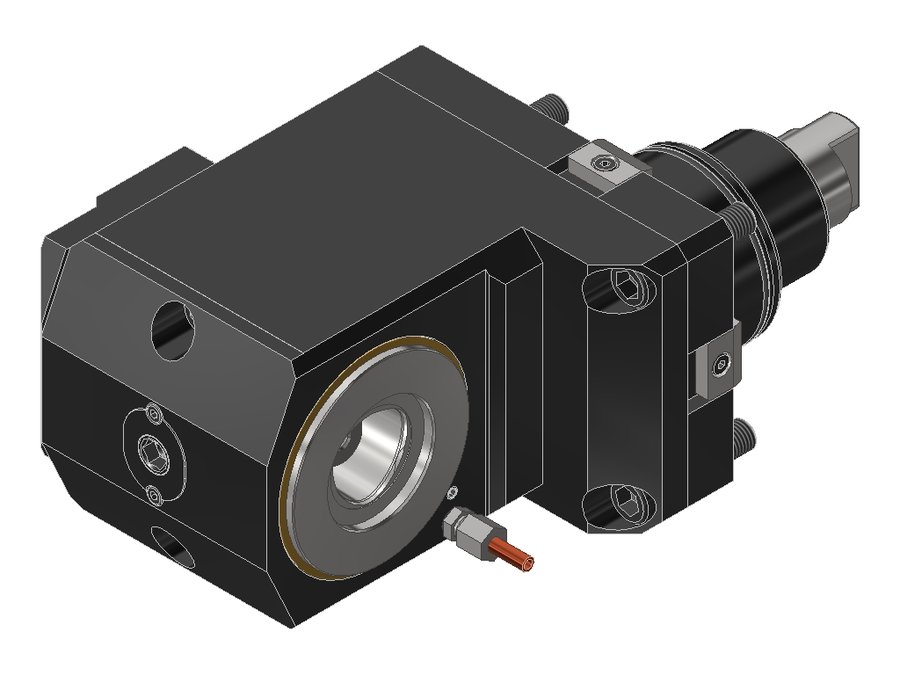

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.75C51809PIKDX128Z10, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.75C51809PIKDX128Z10

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.75C51809PIKDX128Z10, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаCCS05000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментаPSC 50
Функциональная длина128 мм
Вылет LPR179,5 мм
Масса18,38 кг
Высота112 мм
Общая длина289,5 мм
Ширина174,7 мм
Заказной номер EWS230400
Радиальная ширина118,7 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина10 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.75C51809PIKDX128Z10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

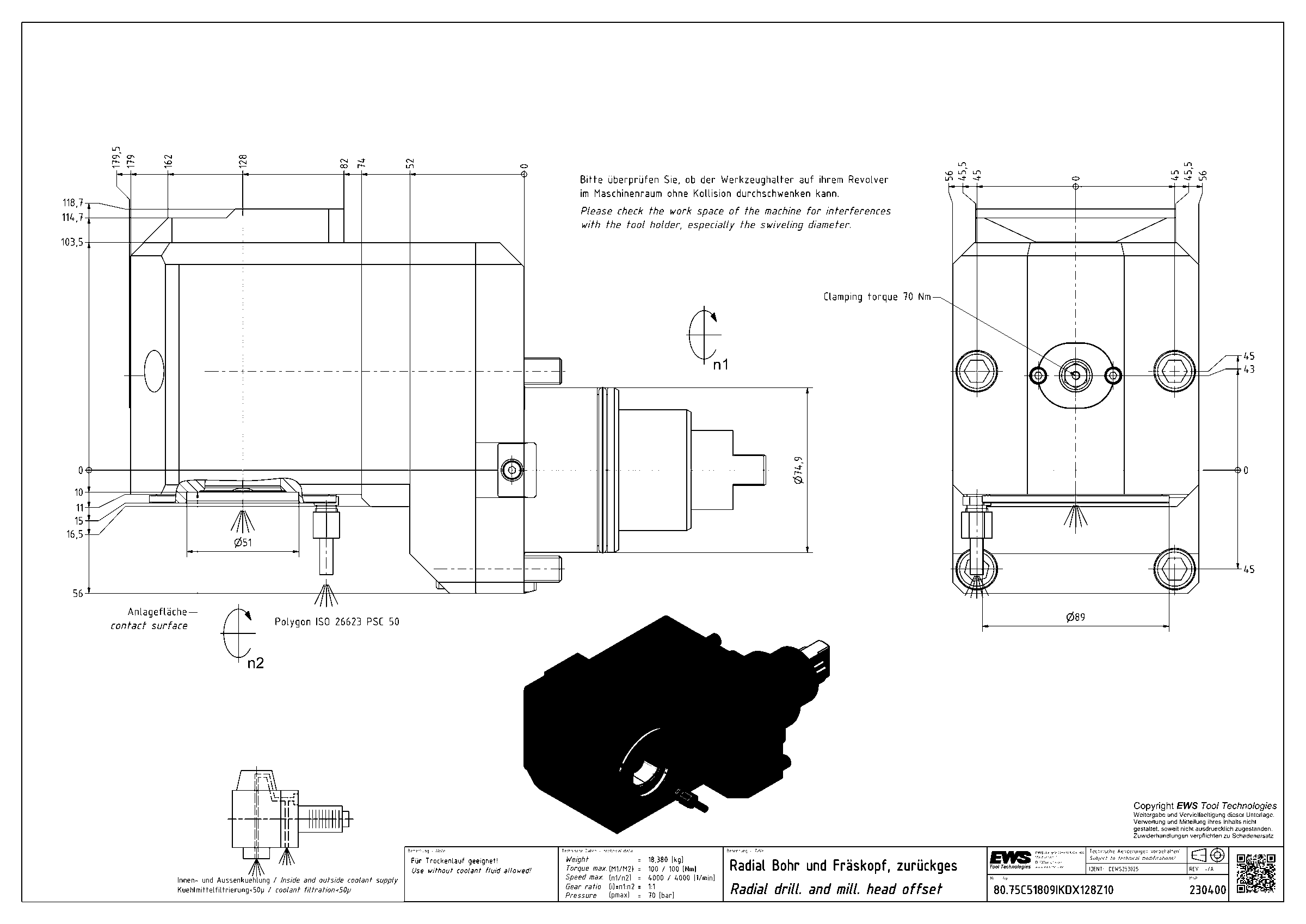

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
