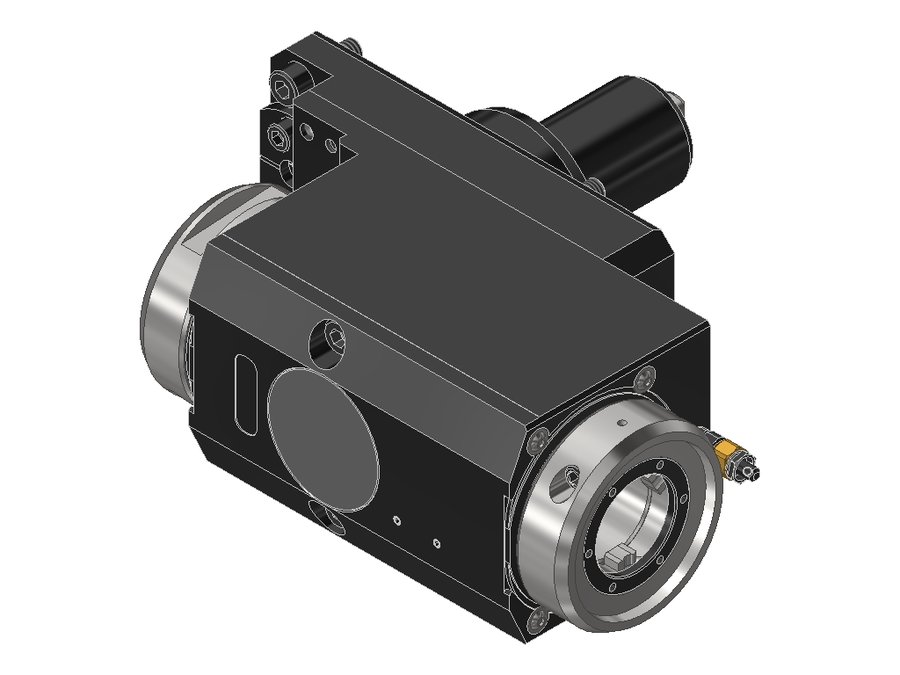

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.68VX4DQSMGSPBMTIKD#01, хвостовик Ø68, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.68VX4DQSMGSPBMTIKD#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.68VX4DQSMGSPBMTIKD#01, хвостовик Ø68, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениенейтральное
Присоединение к станкуBMT68 Mazak
Присоединение инструментаEWS Varia VX4
Функциональная длина80 мм
Вылет LPR117 мм
Масса11,891 кг
Высота86 мм
Общая длина207 мм
Заказной номер EWS228587
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина152,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.65VX41809PFIKDI1X10065BMT65EWS Varia VX4100141253
80.65VX41809PFIKDX10065BMT65EWS Varia VX4100141253
80.65VX41809PFIKDX100-CC465BMT65EWS Varia VX4100141253
80.65VX41809PFX10065BMT65EWS Varia VX4100141253
80.65VX41809PFX100-CC465BMT65EWS Varia VX4100141253
80.68VX4DQSMGSPBMT#0168BMT68 MazakEWS Varia VX480117207
80.68VX4DQSMGSPBMTIKD#0168BMT68 MazakEWS Varia VX480117207Текущая
80.68VX4QSMGSPBMT#0168BMT68 MazakEWS Varia VX480117207
80.68VX4QSMGSPBMTIKD#0168BMT68 MazakEWS Varia VX480117207
80.75C51809PIKDX128Z1075BMT75PSC 50128179,5289,5
80.3820BNA1809IM38BMT38 Miyanoцанга ER20———
80.4525D1809PFIKDIMX7045BMT45цанга ER2570103187
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.68VX4DQSMGSPBMTIKD#01.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
