EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.50405480RIKD

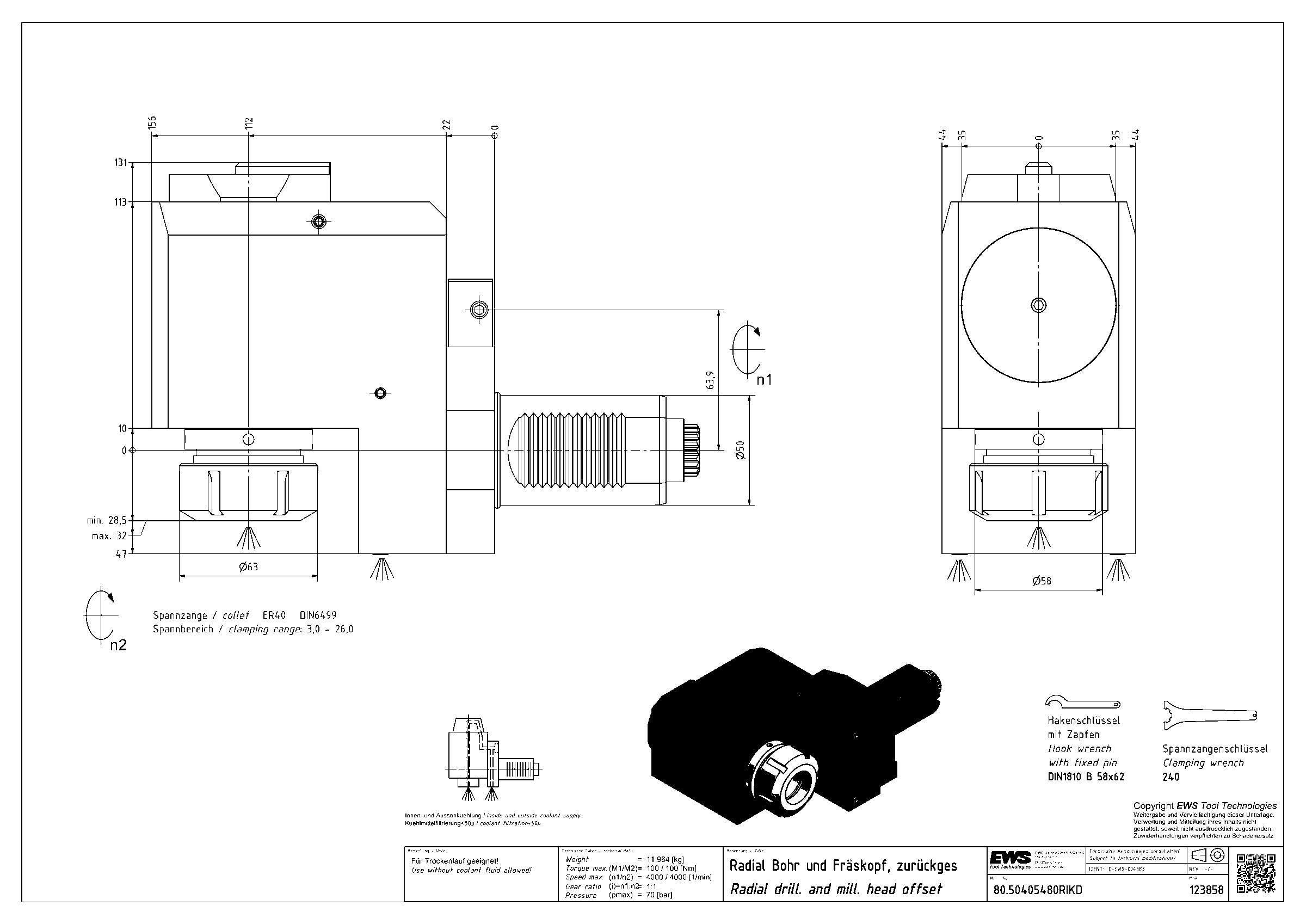

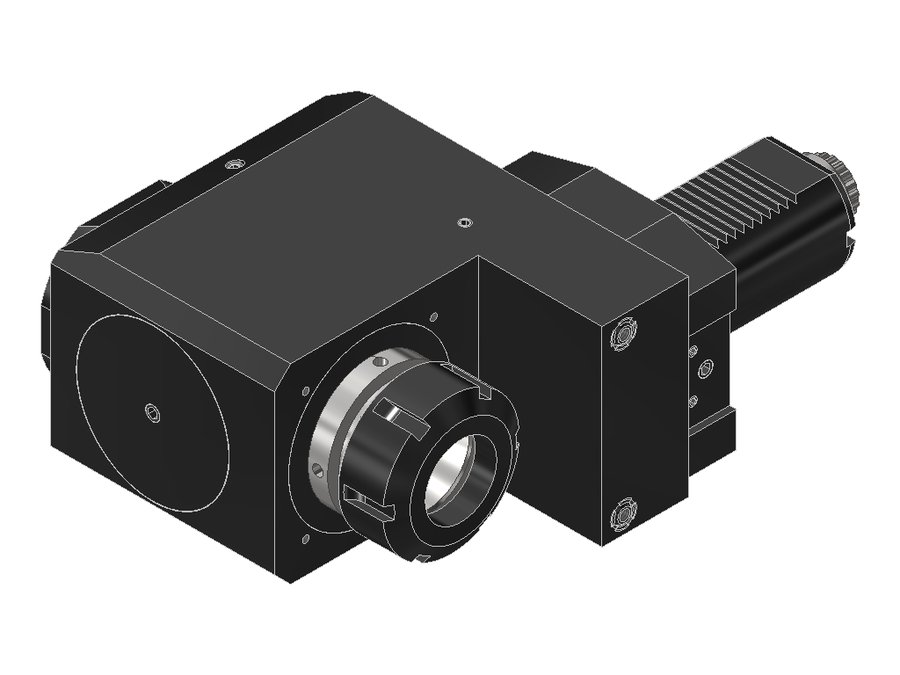

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50405480RIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 112 мм |
| Вылет LPR | 156 мм |
| Масса | 11,964 кг |
| Высота | 88 мм |
| Общая длина | 249 мм |
| Ширина | 178 мм |
| Заказной номер EWS | 123858 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 131 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 32 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.40325482RIKDI1IM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482RIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482RIM#01 | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.50401809L | 50 | VDI50 | ER40 | 112 | 156 | 248 | |
| 80.50401809R | 50 | VDI50 | ER40 | 112 | 156 | 248 | |
| 80.50405480R | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405480RI1 | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405480RIKD | 50 | VDI50 | ER40 | 112 | 156 | 249 | Текущая |
| 80.50405482LIKD | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405482R | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405482RI1 | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405482RIKD | 50 | VDI50 | ER40 | 112 | 156 | 249 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.50405480RIKD.
Ключи и отвёртки3
- 240Ключ для зажимной гайки EWS 240
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
