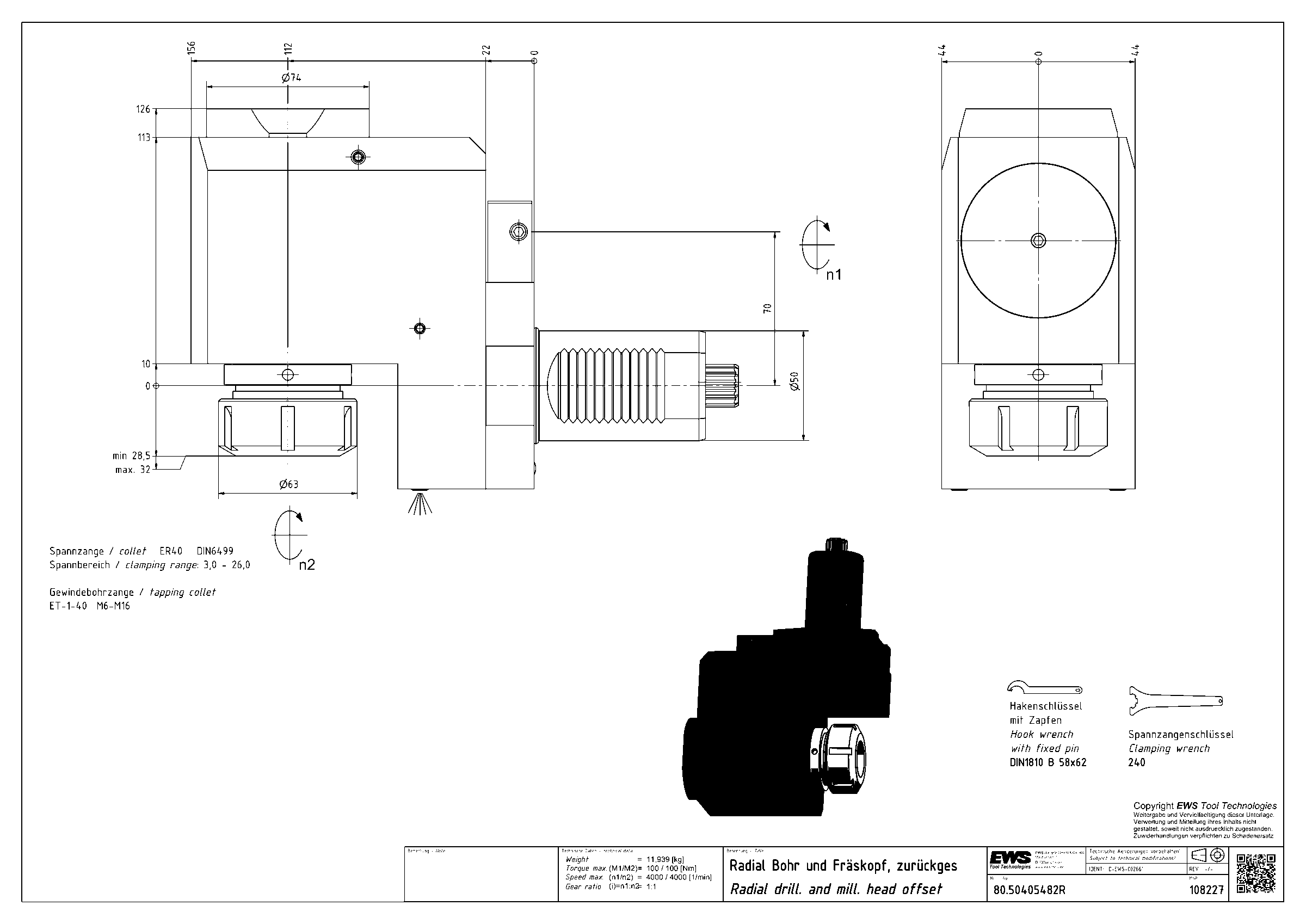

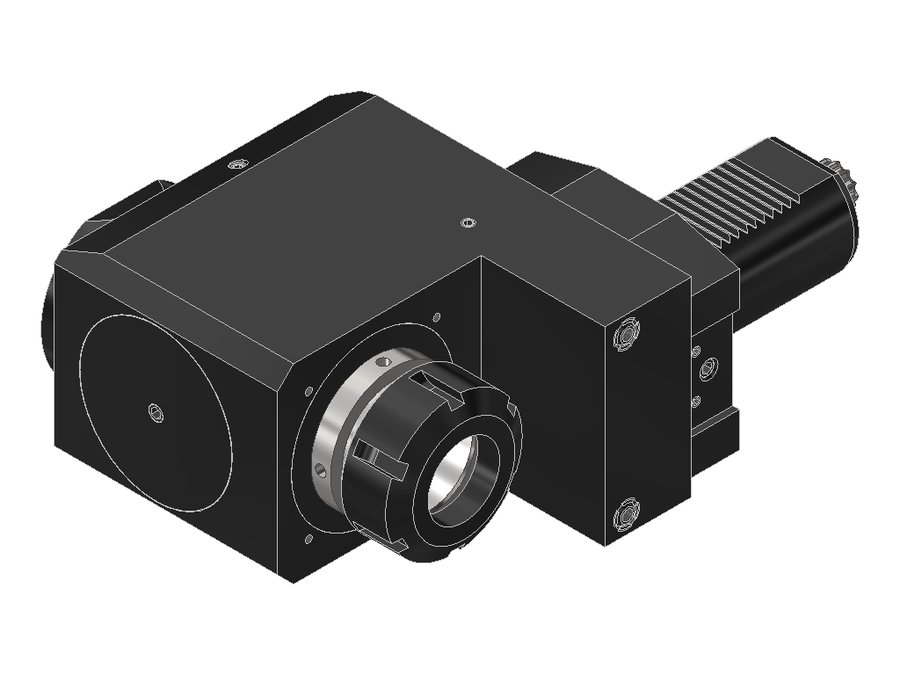

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50405482R, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.50405482R

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50405482R, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
ПриводDIN 5482
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина112 мм
Вылет LPR156 мм
Масса11,939 кг
Высота88 мм
Общая длина249 мм
Ширина173 мм
Заказной номер EWS108227
Радиальная высота44 мм
Радиальная ширина126 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина32 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.50405482R в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40325482RIKDI1IM40VDI40цанга ER3290128191
80.40325482RIKDIM40VDI40цанга ER3290128191
80.40325482RIM#0140VDI40цанга ER3290128191
80.50401809L50VDI50цанга ER40112156248
80.50401809R50VDI50цанга ER40112156248
80.50405480R50VDI50цанга ER40112156249
80.50405480RI150VDI50цанга ER40112156249
80.50405480RIKD50VDI50цанга ER40112156249
80.50405482LIKD50VDI50цанга ER40112156249
80.50405482R50VDI50цанга ER40112156249Текущая
80.50405482RI150VDI50цанга ER40112156249
80.50405482RIKD50VDI50цанга ER40112156249
