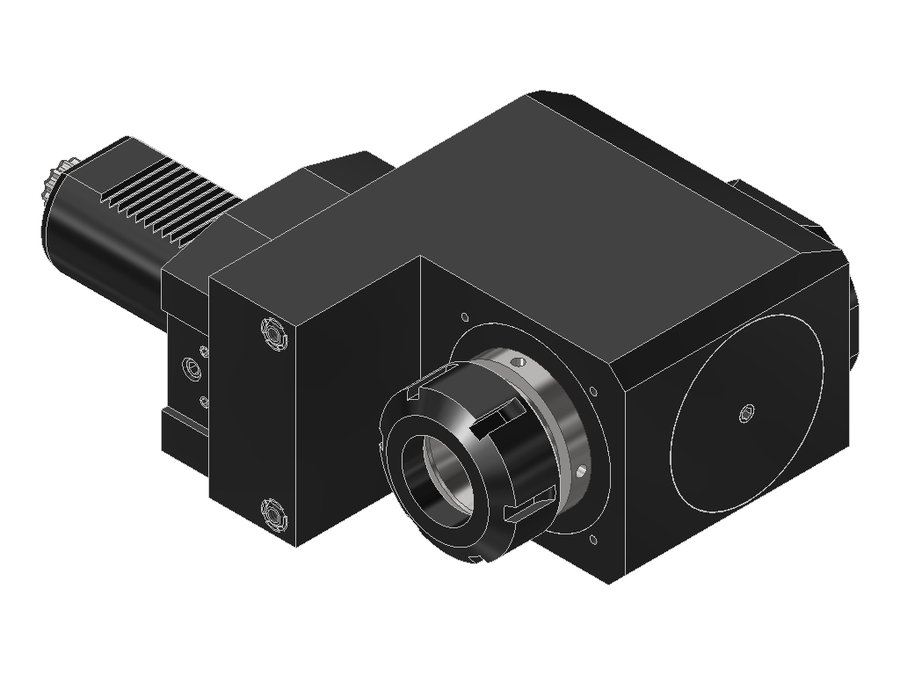

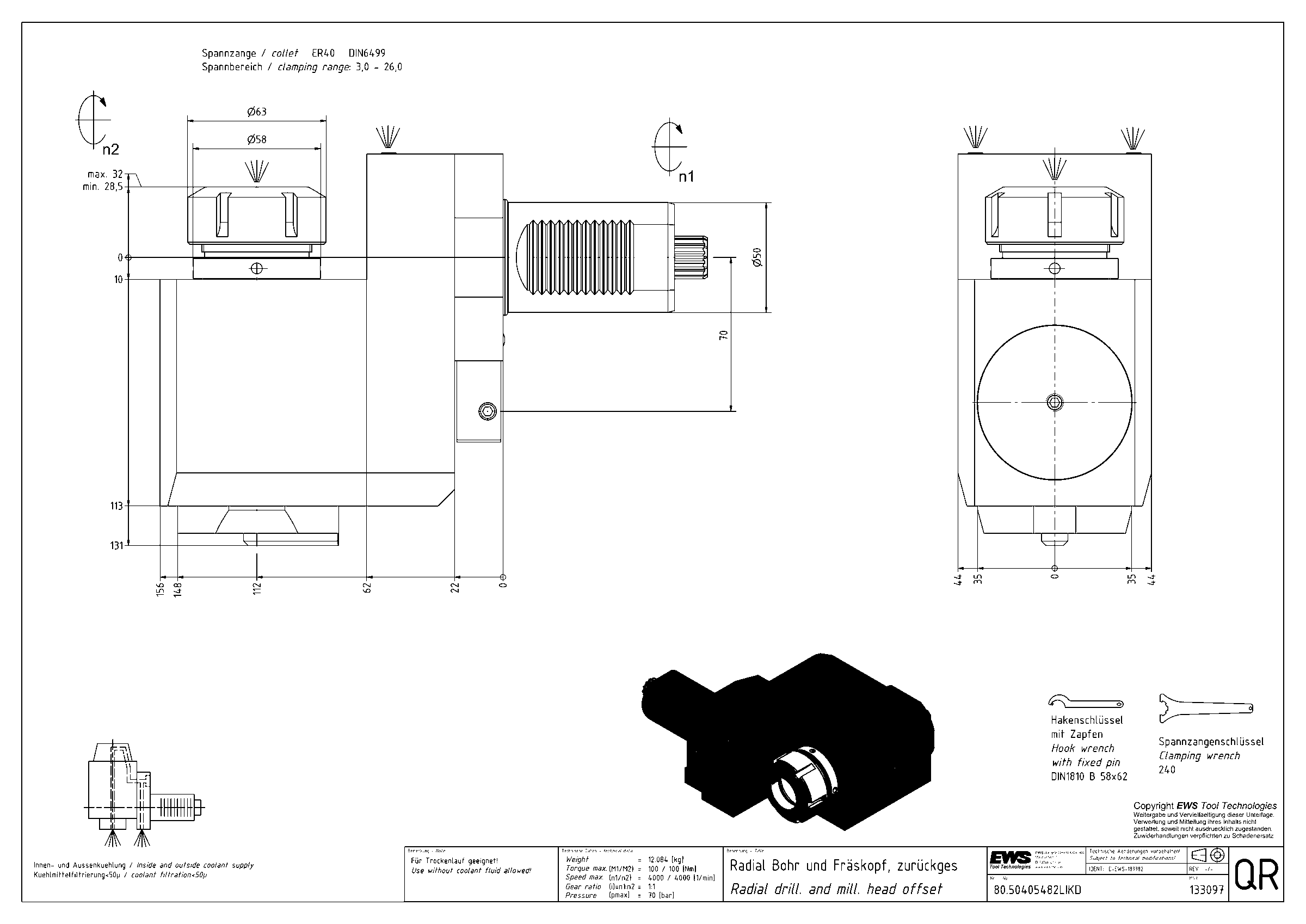

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50405482LIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.50405482LIKD

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50405482LIKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5482
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина112 мм
Вылет LPR156 мм
Масса12,084 кг
Высота88 мм
Общая длина249 мм
Ширина178 мм
Заказной номер EWS133097
Радиальная высота44 мм
Радиальная ширина131 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина32 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.50405482LIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40325482RIKDI1IM40VDI40цанга ER3290128191
80.40325482RIKDIM40VDI40цанга ER3290128191
80.40325482RIM#0140VDI40цанга ER3290128191
80.50401809L50VDI50цанга ER40112156248
80.50401809R50VDI50цанга ER40112156248
80.50405480R50VDI50цанга ER40112156249
80.50405480RI150VDI50цанга ER40112156249
80.50405480RIKD50VDI50цанга ER40112156249
80.50405482LIKD50VDI50цанга ER40112156249Текущая
80.50405482R50VDI50цанга ER40112156249
80.50405482RI150VDI50цанга ER40112156249
80.50405482RIKD50VDI50цанга ER40112156249

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.50405482LIKD.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
