EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.55251809PFIM

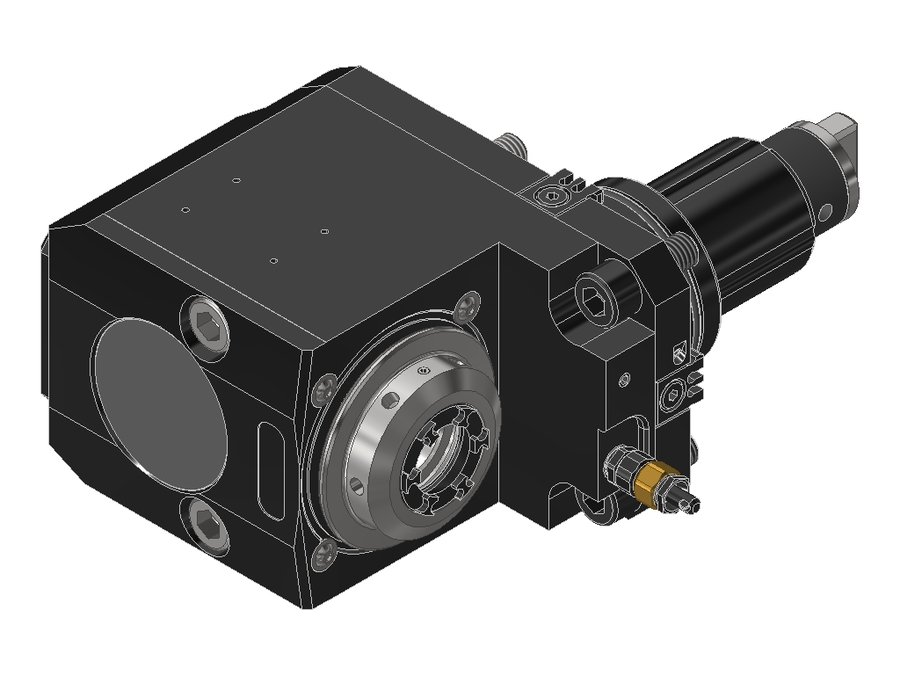

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.55251809PFIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 106 мм |
| Масса | 8,088 кг |
| Высота | 84 мм |
| Общая длина | 210 мм |
| Ширина | 144,5 мм |
| Заказной номер EWS | 230149 |
| Радиальная ширина | 99,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.45251809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.45251809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.55251809PFIKDIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 80.55251809PFIKDIMX85 | 55 | BMT55 | цанга ER25 | 85 | 121 | 225 | |
| 80.55251809PFIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | Текущая |
| 80.55251809PFIMX85 | 55 | BMT55 | цанга ER25 | 85 | 121 | 225 | |
| 80.65321809PFI1IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.65321809PFIKDI1IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.65321809PFIKDIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.65321809PFIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.55251809PFIM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
