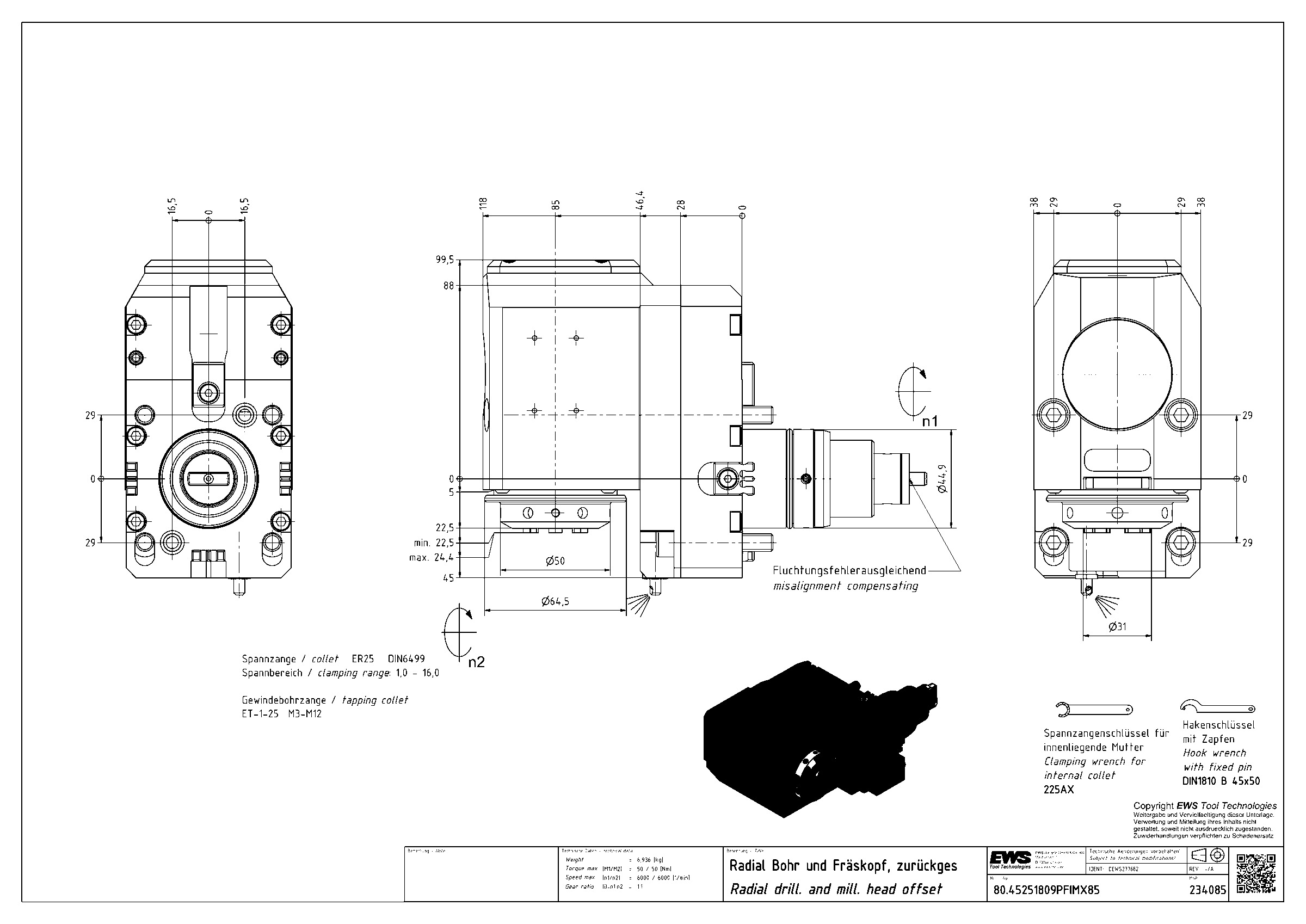

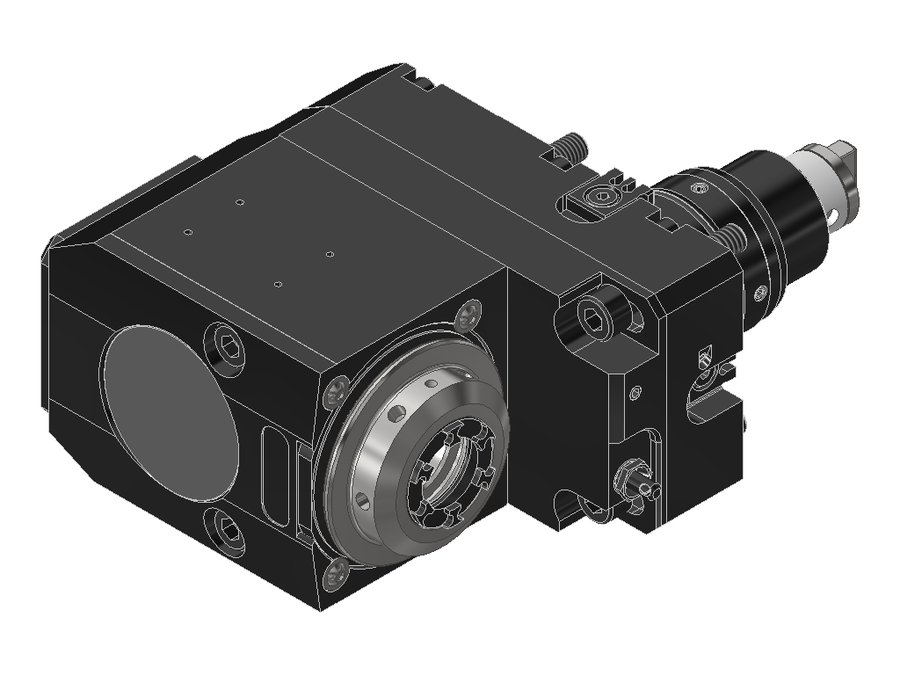

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.45251809PFIMX85, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.45251809PFIMX85

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.45251809PFIMX85, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениеправое
Присоединение к станкуBMT45
Присоединение инструментацанга ER25
Функциональная длина85 мм
Вылет LPR118 мм
Масса6,936 кг
Высота76 мм
Общая длина202 мм
Ширина144,5 мм
Заказной номер EWS234085
Радиальная ширина99,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина22,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.45251809PFIMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.6832DQSMGSPBMTIM#0168BMT68 Mazakцанга ER3280117207
80.6832QSMGSPBMTIKDIM#0168BMT68 Mazakцанга ER3280117207
80.6832QSMGSPBMTIM#0168BMT68 Mazakцанга ER3280117207
80.45251809PFIKDIMX7045BMT45цанга ER2570103187
80.45251809PFIKDIMX8545BMT45цанга ER2585118202
80.45251809PFIMX7045BMT45цанга ER2570103187
80.45251809PFIMX8545BMT45цанга ER2585118202Текущая
80.55251809PFIKDIM55BMT55цанга ER2570106210
80.55251809PFIKDIMX8555BMT55цанга ER2585121225
80.55251809PFIM55BMT55цанга ER2570106210
80.55251809PFIMX8555BMT55цанга ER2585121225
80.65321809PFI1IMX10065BMT65цанга ER32100141253

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.45251809PFIMX85.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Документы по позиции

Для этой позиции документы пока не привязаны.
