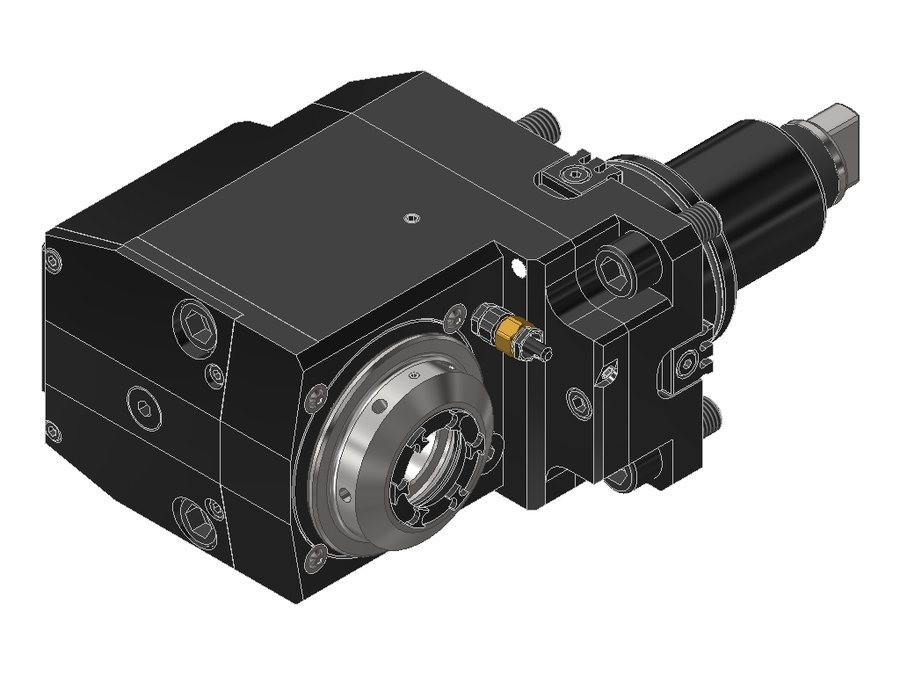

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65321809PFIMX100, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 80.65321809PFIMX100

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65321809PFIMX100, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментацанга ER32
Функциональная длина100 мм
Вылет LPR141 мм
Масса12,589 кг
Высота94 мм
Общая длина253 мм
Ширина162,5 мм
Заказной номер EWS226003
Радиальная ширина114 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина32,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

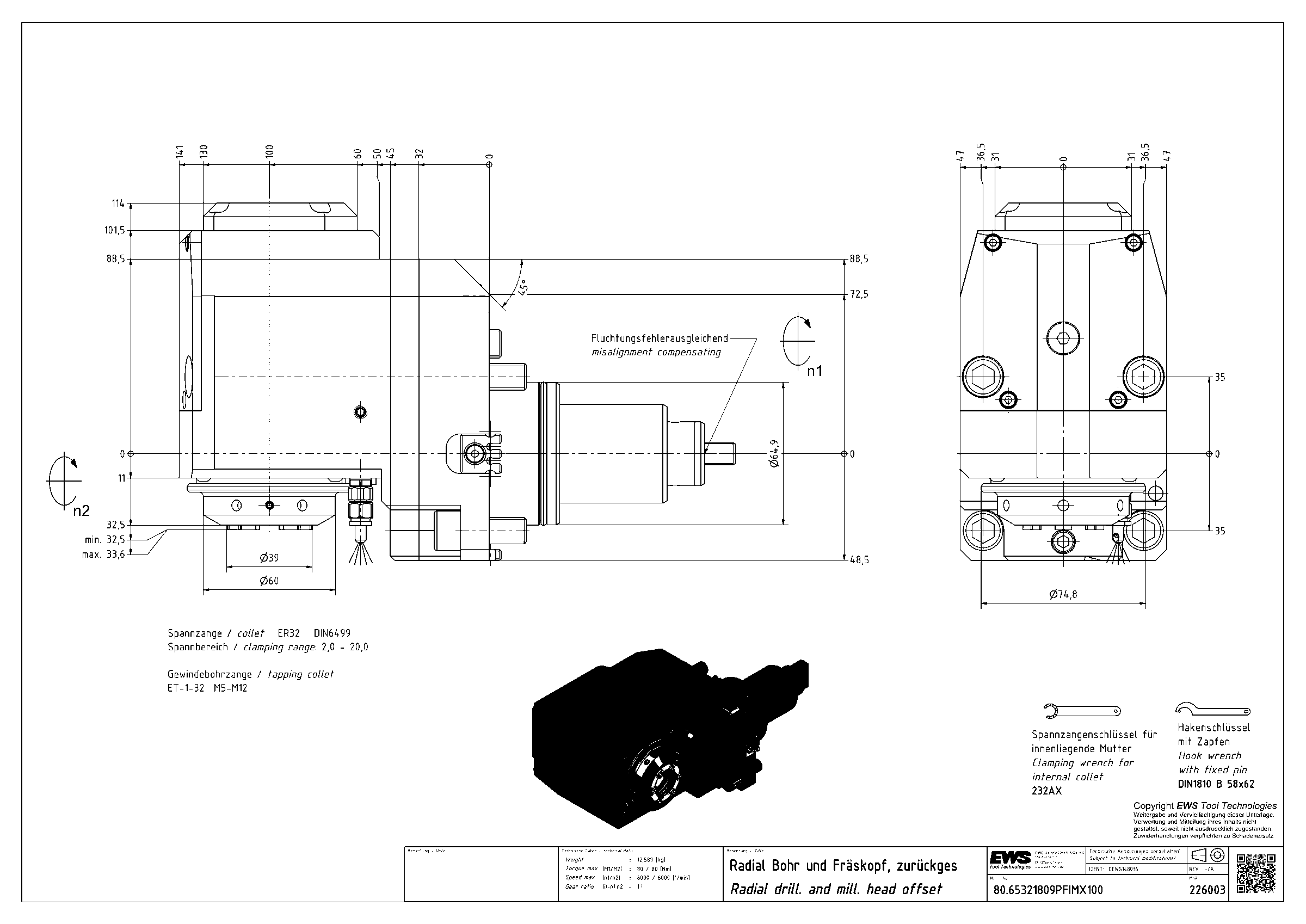

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.45251809PFIKDIMX7045BMT45цанга ER2570103187
80.45251809PFIKDIMX8545BMT45цанга ER2585118202
80.45251809PFIMX7045BMT45цанга ER2570103187
80.45251809PFIMX8545BMT45цанга ER2585118202
80.55251809PFIKDIM55BMT55цанга ER2570106210
80.55251809PFIKDIMX8555BMT55цанга ER2585121225
80.55251809PFIM55BMT55цанга ER2570106210
80.55251809PFIMX8555BMT55цанга ER2585121225
80.65321809PFI1IMX10065BMT65цанга ER32100141253
80.65321809PFIKDI1IMX10065BMT65цанга ER32100141253
80.65321809PFIKDIMX10065BMT65цанга ER32100141253
80.65321809PFIMX10065BMT65цанга ER32100141253Текущая
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.65321809PFIMX100.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
