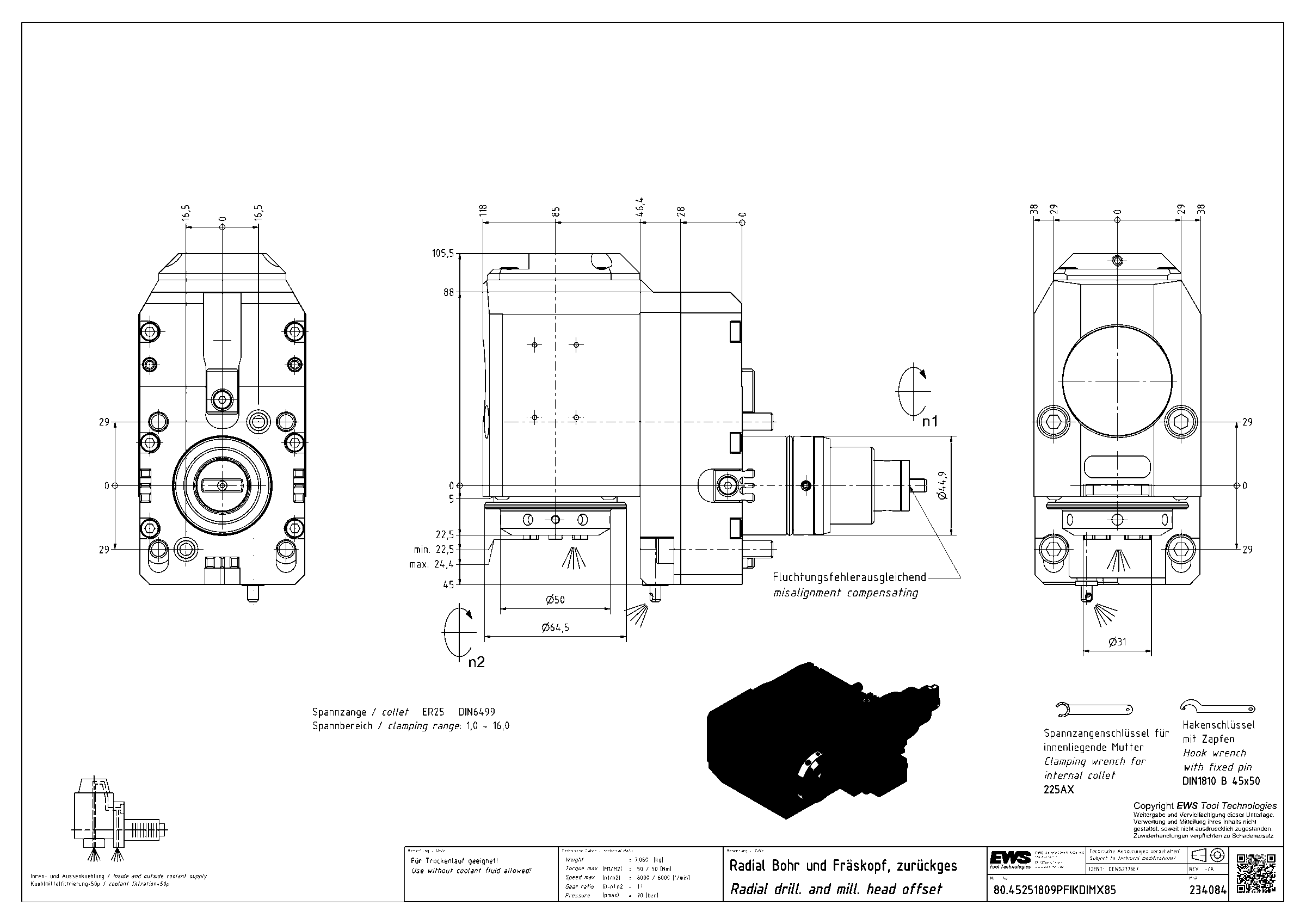

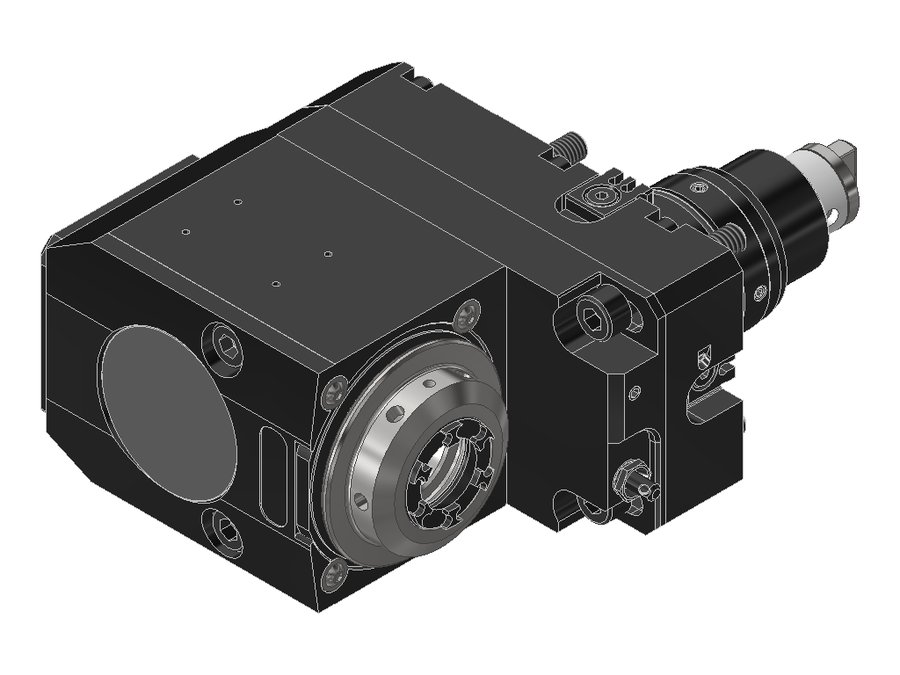

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.45251809PFIKDIMX85, хвостовик Ø45, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 45 мм |
| Исполнение | правое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 118 мм |
| Масса | 7,06 кг |
| Высота | 76 мм |
| Общая длина | 202 мм |
| Ширина | 150,5 мм |
| Заказной номер EWS | 234084 |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 22,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 80.45251809PFIKDIMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная со смещением
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.6532VT4FIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 | |
| 80.6832DQSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832DQSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832QSMGSPBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.6832QSMGSPBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 80.45251809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | Текущая |
| 80.45251809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.45251809PFIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.55251809PFIKDIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 80.55251809PFIKDIMX85 | 55 | BMT55 | цанга ER25 | 85 | 121 | 225 | |
| 80.55251809PFIM | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.45251809PFIKDIMX85.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
