EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.5040TNA600R

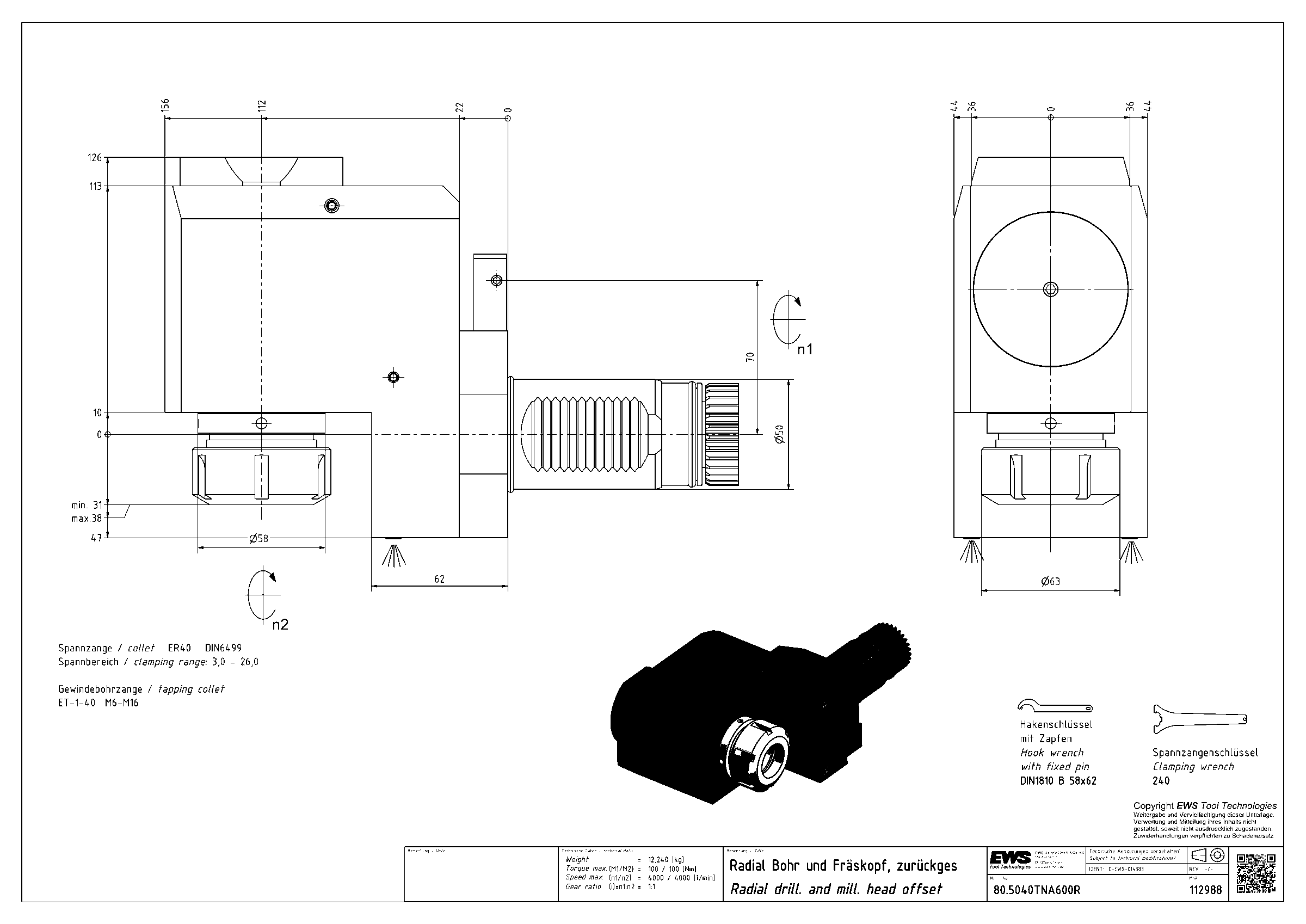

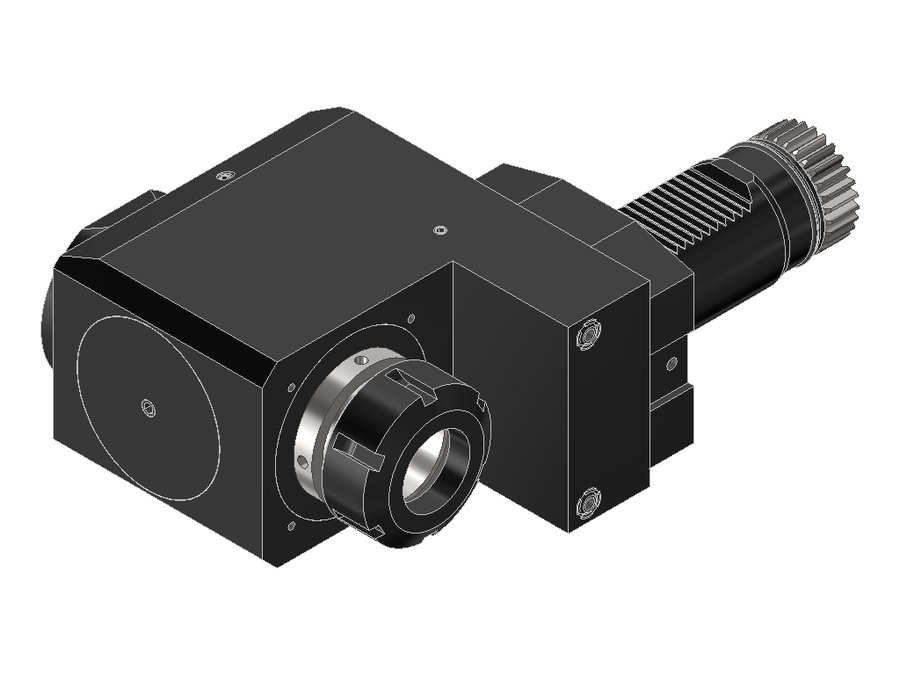

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040TNA600R, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | DIN 867 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 90 мм |
| Вылет LPR | 134 мм |
| Масса | 12,24 кг |
| Высота | 88 мм |
| Общая длина | 239 мм |
| Ширина | 173 мм |
| Заказной номер EWS | 112988 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 126 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 32 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032VLHP3LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 213 | |
| 80.5040DSQT28 | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 210 | 295 | |
| 80.5040DSQT28IK | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 206 | 291 | |
| 80.5040LB35L | 50 | VDI50 | ER40 | 112 | 156 | 261 | |
| 80.5040LB35LIKD | 50 | VDI50 | ER40 | 112 | 156 | 261 | |
| 80.5040SQT28LIKDIM | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 206 | 291 | |
| 80.5040TNA600R | 50 | VDI50 | ER40 | 90 | 134 | 239 | Текущая |
| 80.5040TNA600RIKD | 50 | VDI50 | ER40 | 90 | 134 | 239 | |
| 80.5040TOEMR | 50 | VDI50 | ER40 | 112 | 156 | 240 | |
| 80.5040TOEMRIKD | 50 | VDI50 | ER40 | 112 | 156 | 240 | |
| 80.6050LB45L | 60 | VDI60 | цанга ER50 | 113 | 165 | 294 | |
| 80.16165480ZR | 16 | VDI16 | цанга ER16 | 45 | 61 | 105,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.5040TNA600R.
