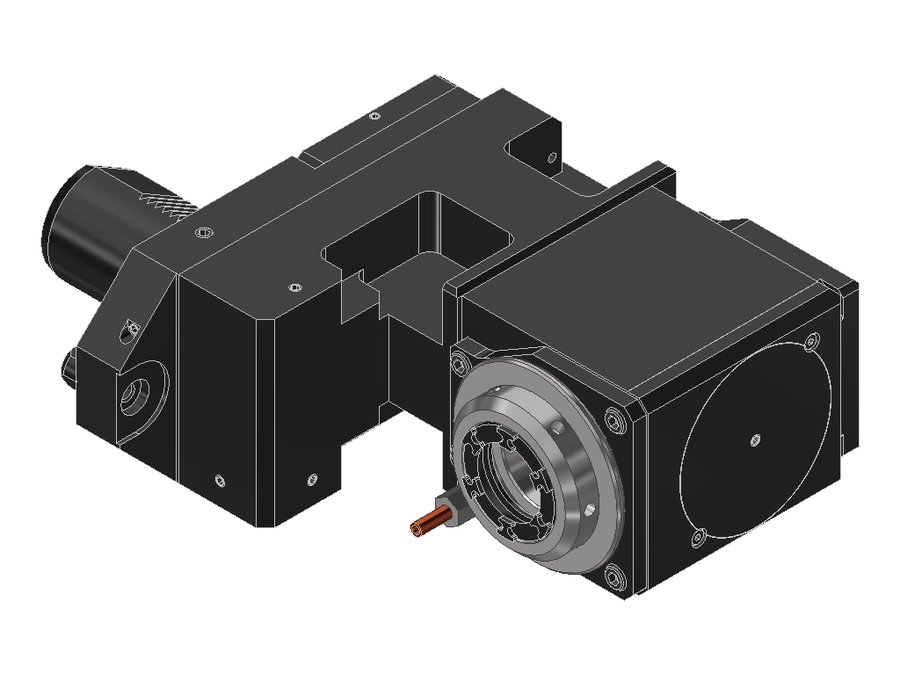

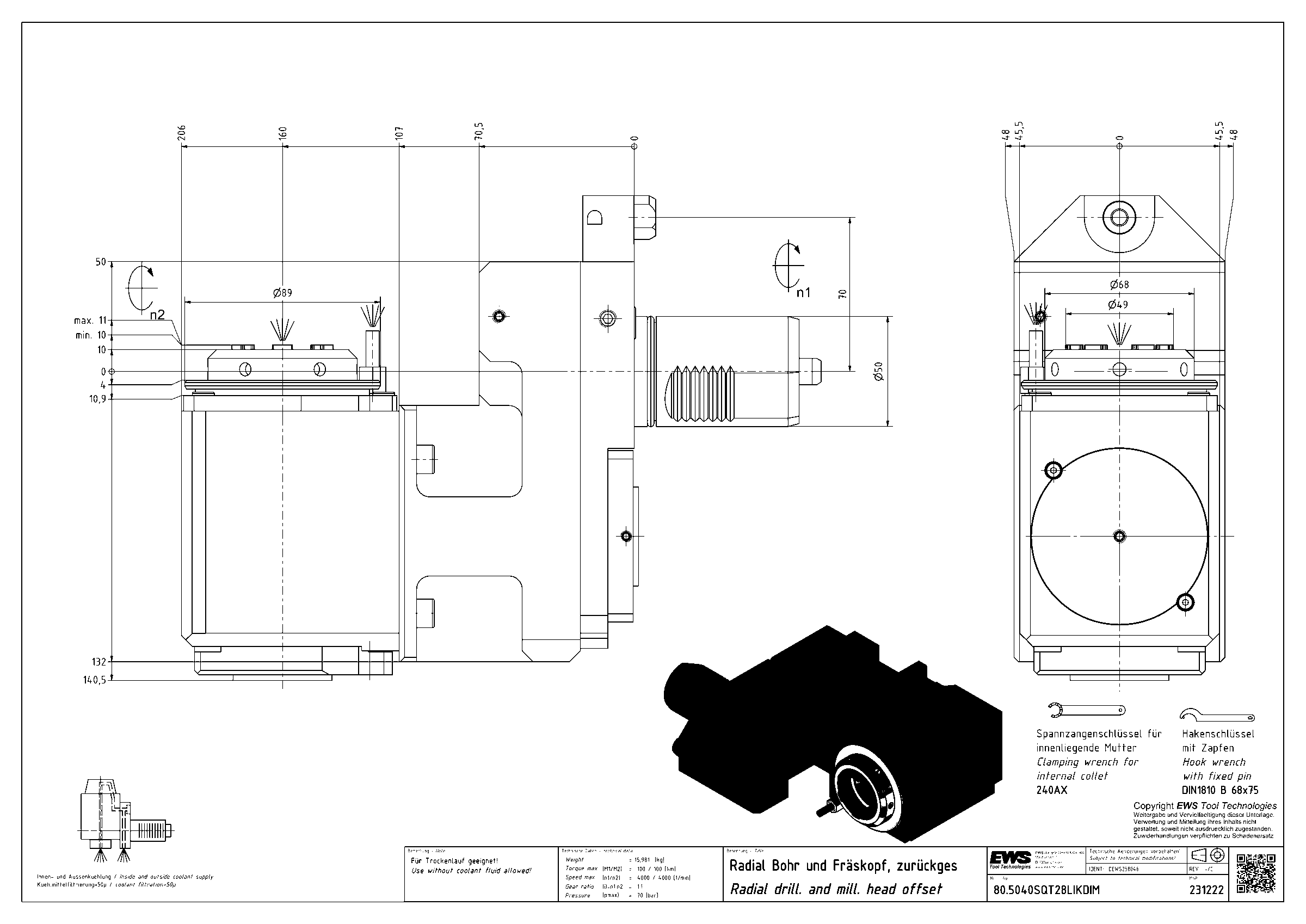

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040SQT28LIKDIM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.5040SQT28LIKDIM

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5040SQT28LIKDIM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаZYV05000315
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментацанга ER40
Функциональная длина160 мм
Вылет LPR206 мм
Масса15,981 кг
Высота91 мм
Общая длина291 мм
Ширина190,5 мм
Заказной номер EWS231222
Радиальная высота45,5 мм
Радиальная ширина140,5 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина10 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.5040SQT28LIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.4032VL3LIM40VDI40цанга ER3275115215
80.4032VLHP3LIKDIM40VDI40цанга ER3290128213
80.5040DSQT2850VDI50, хвостовик повёрнут на 30°цанга ER40160210295
80.5040DSQT28IK50VDI50, хвостовик повёрнут на 30°цанга ER40160206291
80.5040LB35L50VDI50цанга ER40112156261
80.5040LB35LIKD50VDI50цанга ER40112156261
80.5040SQT28LIKDIM50VDI50, хвостовик повёрнут на 30°цанга ER40160206291Текущая
80.5040TNA600R50VDI50цанга ER4090134239
80.5040TNA600RIKD50VDI50цанга ER4090134239
80.5040TOEMR50VDI50цанга ER40112156240
80.5040TOEMRIKD50VDI50цанга ER40112156240
