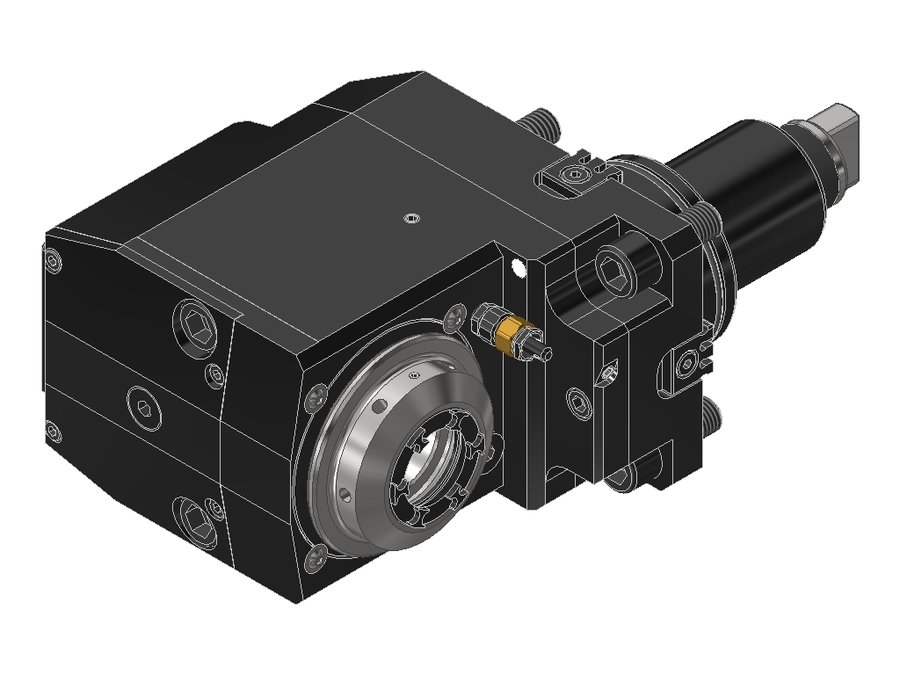

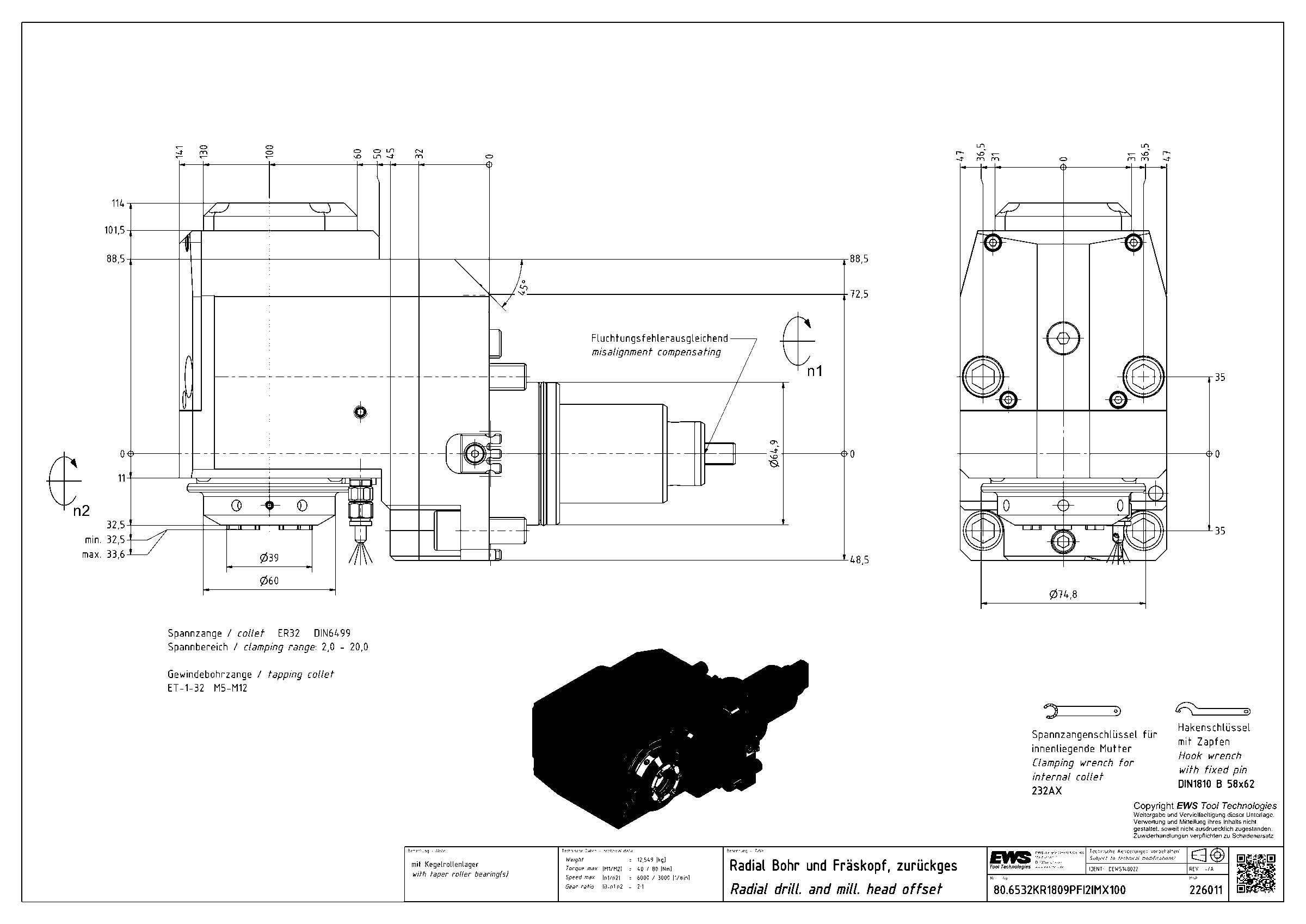

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6532KR1809PFI2IMX100, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 141 мм |
| Масса | 12,549 кг |
| Высота | 94 мм |
| Общая длина | 253 мм |
| Ширина | 162,5 мм |
| Заказной номер EWS | 226011 |
| Радиальная ширина | 114 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 40 Н·м |
| Функциональная ширина | 32,5 мм |
