EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.6532KR1809PFIKDI2IMX100

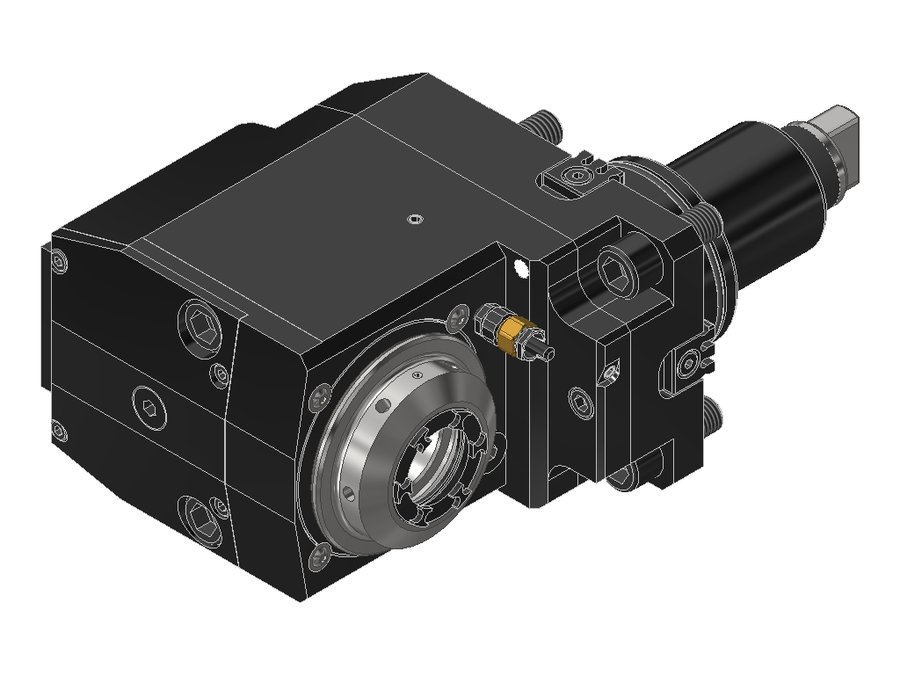

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.6532KR1809PFIKDI2IMX100, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 141 мм |
| Масса | 12,625 кг |
| Высота | 94 мм |
| Общая длина | 253 мм |
| Ширина | 166,5 мм |
| Заказной номер EWS | 226010 |
| Радиальная ширина | 118 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 40 Н·м |
| Функциональная ширина | 32,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.5525VL4FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 80.5525VL4FIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 80.5525VLHP2FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 80.5525VLHP2FIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 80.5532VL2FIKDIM#01 | 55 | BMT55 | цанга ER32 | 85 | 121 | 204 | |
| 80.6532KR1809PFI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.6532KR1809PFIKDI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | Текущая |
| 80.6532VL6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 281 | |
| 80.6532VL6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 276 | |
| 80.6532VLHP6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 266 | |
| 80.6532VLHP6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 261 | |
| 80.6532VT4FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 311 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.6532KR1809PFIKDI2IMX100.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
