EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.5532VL2FIKDIM#01

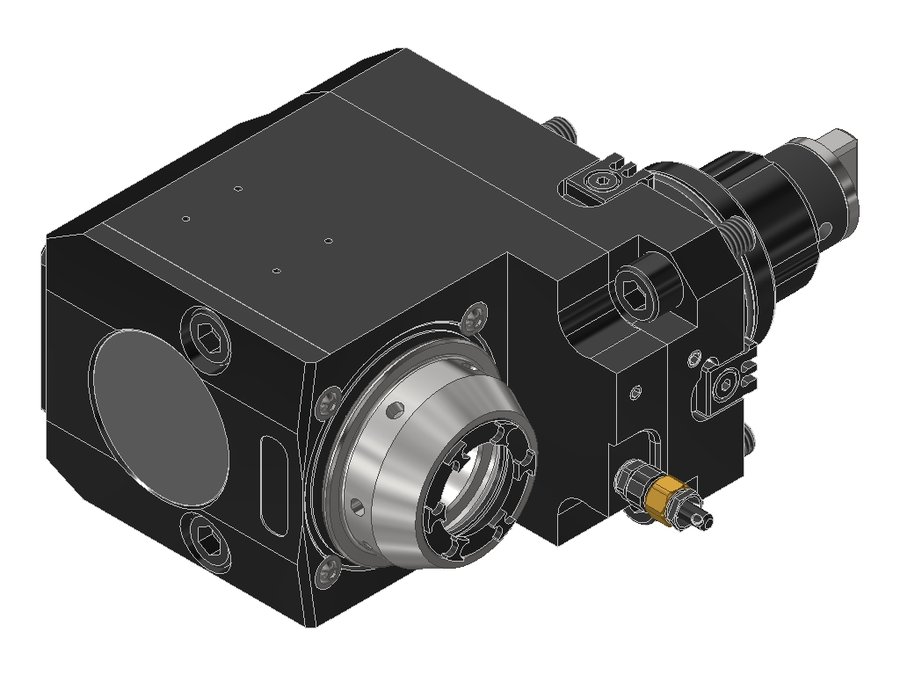

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.5532VL2FIKDIM#01, хвостовик Ø55, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | правое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 85 мм |
| Вылет LPR | 121 мм |
| Масса | 9,246 кг |
| Высота | 84 мм |
| Общая длина | 204 мм |
| Ширина | 150,5 мм |
| Заказной номер EWS | 226623 |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 32,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.5525VL2FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | |
| 80.5525VL2FIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 204 | |
| 80.5525VL4FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 80.5525VL4FIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 221 | |
| 80.5525VLHP2FIKDIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 80.5525VLHP2FIM | 55 | BMT55 | цанга ER25 | 85 | 121 | 206 | |
| 80.5532VL2FIKDIM#01 | 55 | BMT55 | цанга ER32 | 85 | 121 | 204 | Текущая |
| 80.6532KR1809PFI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.6532KR1809PFIKDI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 80.6532VL6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 281 | |
| 80.6532VL6FIM | 65 | BMT65 | цанга ER32 | 130 | 166 | 276 | |
| 80.6532VLHP6FIKDIM | 65 | BMT65 | цанга ER32 | 130 | 171 | 266 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.5532VL2FIKDIM#01.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 52X55
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Документы по позиции
Для этой позиции документы пока не привязаны.
