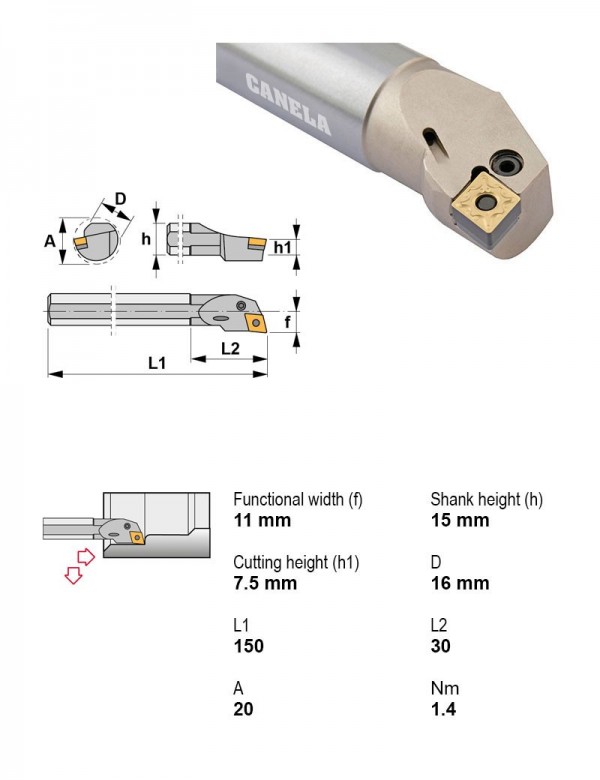

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. A16M-PCLNL09
Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A16M-PCLNL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 16 | 9.52 | Текущая |
| A16M-PCLNR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 16 | 9.52 | |
| A20Q-PCLNL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 20 | 9.52 | |
| A20Q-PCLNR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 20 | 9.52 | |
| A25R-PCLNL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 25 | 12.7 | |
| A25R-PCLNR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 25 | 12.7 | |
| A25X-PCLNL12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 25 | 12.7 | |
| A25X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 25 | 12.7 | |
| A32S-PCLNL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Левое | 32 | 12.7 | |
| A32S-PCLNR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Есть | Правое | 32 | 12.7 | |
| A32X-PCLNL12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 32 | 12.7 | |
| A32X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A16M-PCLNL09.
Пластины токарные по ISO 18323
- CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.180.050.16Оправка для насадных фрез комбинированная PSC 50 Ø16
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Патроны резьбонарезные1
- 75010Оправка для насадных фрез CAT 0.750 Ø50, Длина 10 дюйм
Документы по позиции
Для этой позиции документы пока не привязаны.
